Kühlkörper & Heatsinks – Standard oder kundenspezifisch
Effiziente Wärmeableitung für Elektronik – von schnell verfügbaren Standard‑Kühlkörpern bis zu massgeschneiderten Sonderlösungen.
ELINTER entwickelt Standard- und kundenspezifische Kühlkörper für die zuverlässige Kühlung elektronischer Komponenten, Baugruppen und Geräte. Von der thermischen Berechnung bis zur Serienfertigung unterstützen wir unsere Kunden bei der Entwicklung leistungsfähiger und wirtschaftlicher Kühllösungen.
Das Kühlkörper Produktportfolio umfasst speziell alles kundenspezifisch herstellbar auf Ihren Bauraum und Verlustleistung.
Finger / Pin Kühlkörper hergestellt in Fliesspress Technik (high pressure stamping)
Profil / Kammkühlkörper hergestellt in Strangpress Technik (extrusion)
Leistungskühlkörper hergestellt in Reib-Schweiss Technik (stir-welding)
Feinkamm / Skived Kühlkörper hergestellt in Schabtechnik (skiving)
Feinblech Kühlkörper hergestellt durch Falztechnik und Löten (bending)
Heatpipe Kühlkörper hergestellt mit verwobenen Feinblech Rippen
Gerne stehen wir Ihnen, als langjährige Experten für Ihre Anwendung, Kostenvorgaben und Umsetzung, auch in der Veredelung und Oberflächenbehandlung, gerne zur Verfügung.
Projektanfrage kundenspezifischer Kühlkörper
Kundenspezifischer Kühlkörper bedeutet maximale Leistung bei begrenztem Bauraum. Wenn Standardprofile thermisch oder geometrisch an ihre Grenzen stoßen, entwickeln wir kundenspezifische Kühlkörper.
Sie planen einen kundenspezifischen Kühlkörper? Wir unterstützen Sie von der Auslegung bis zur Serie.

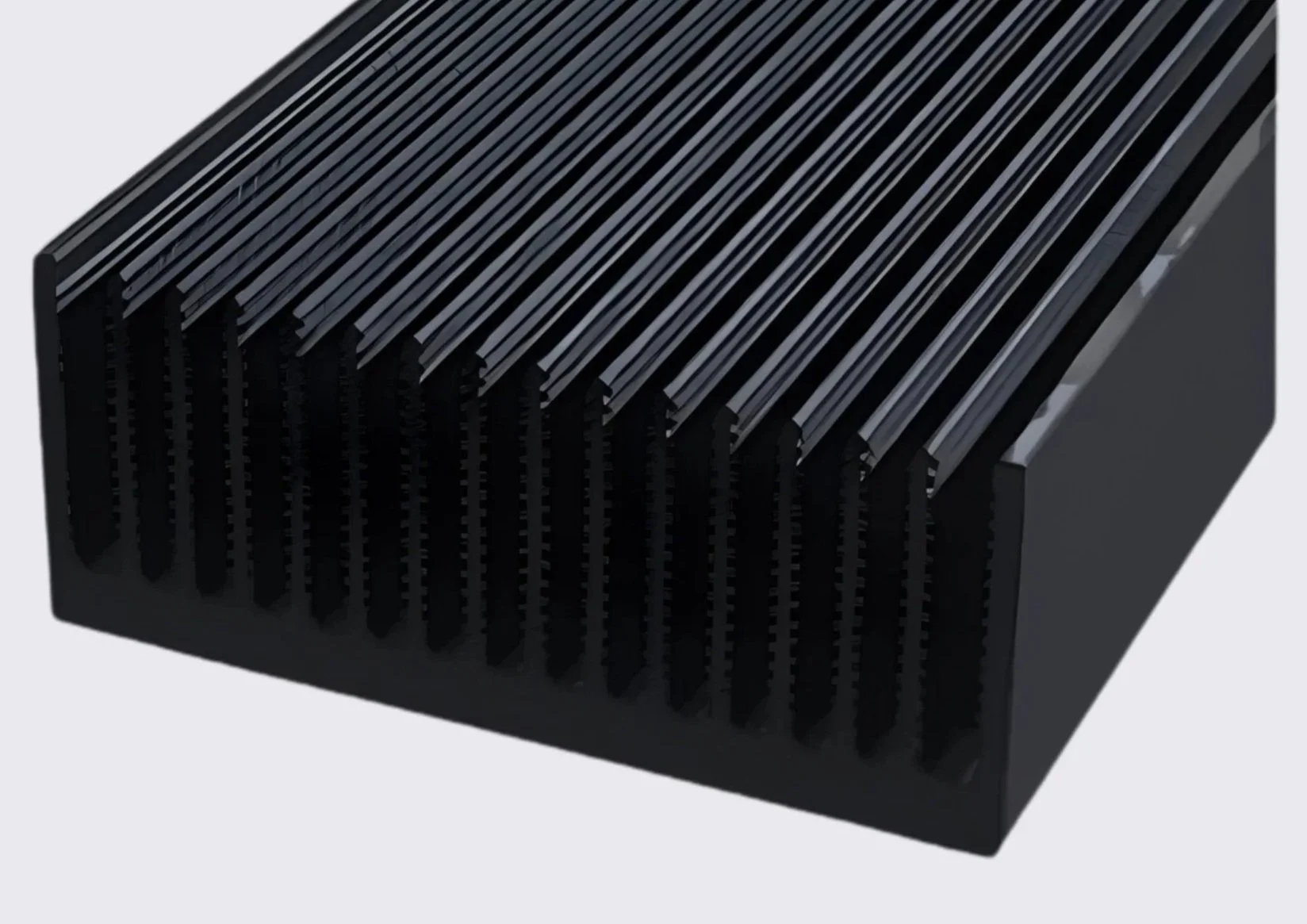

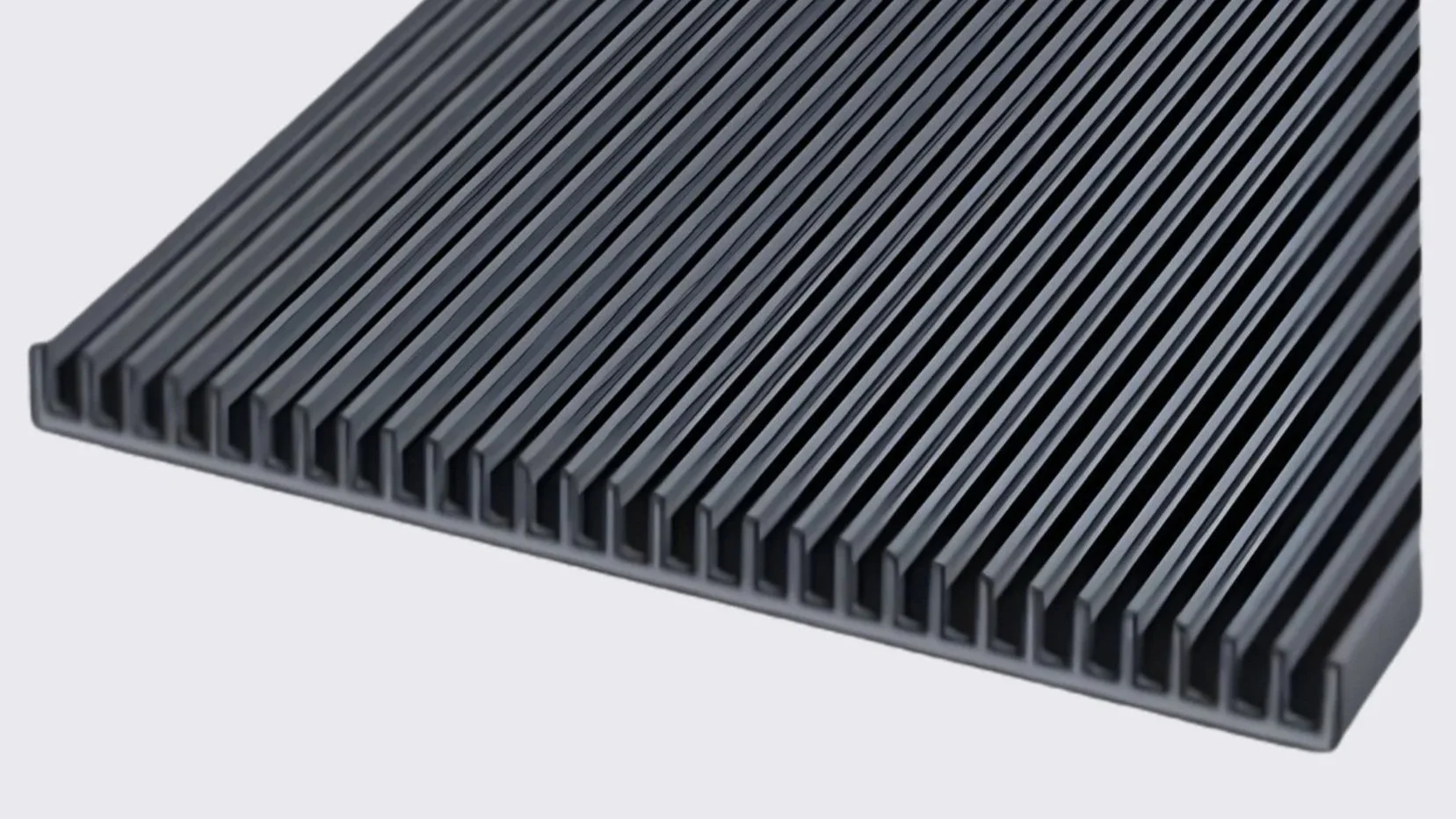

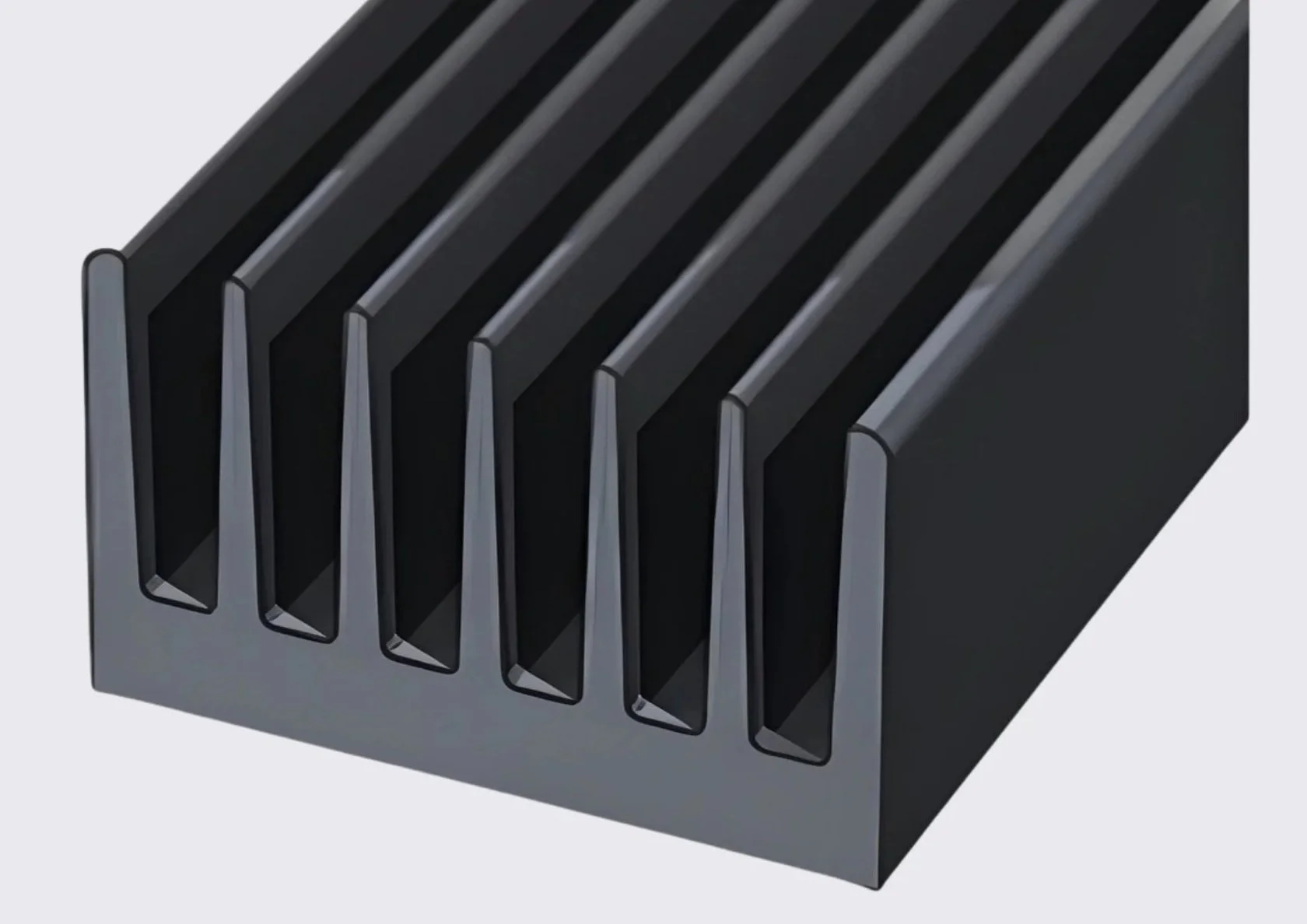

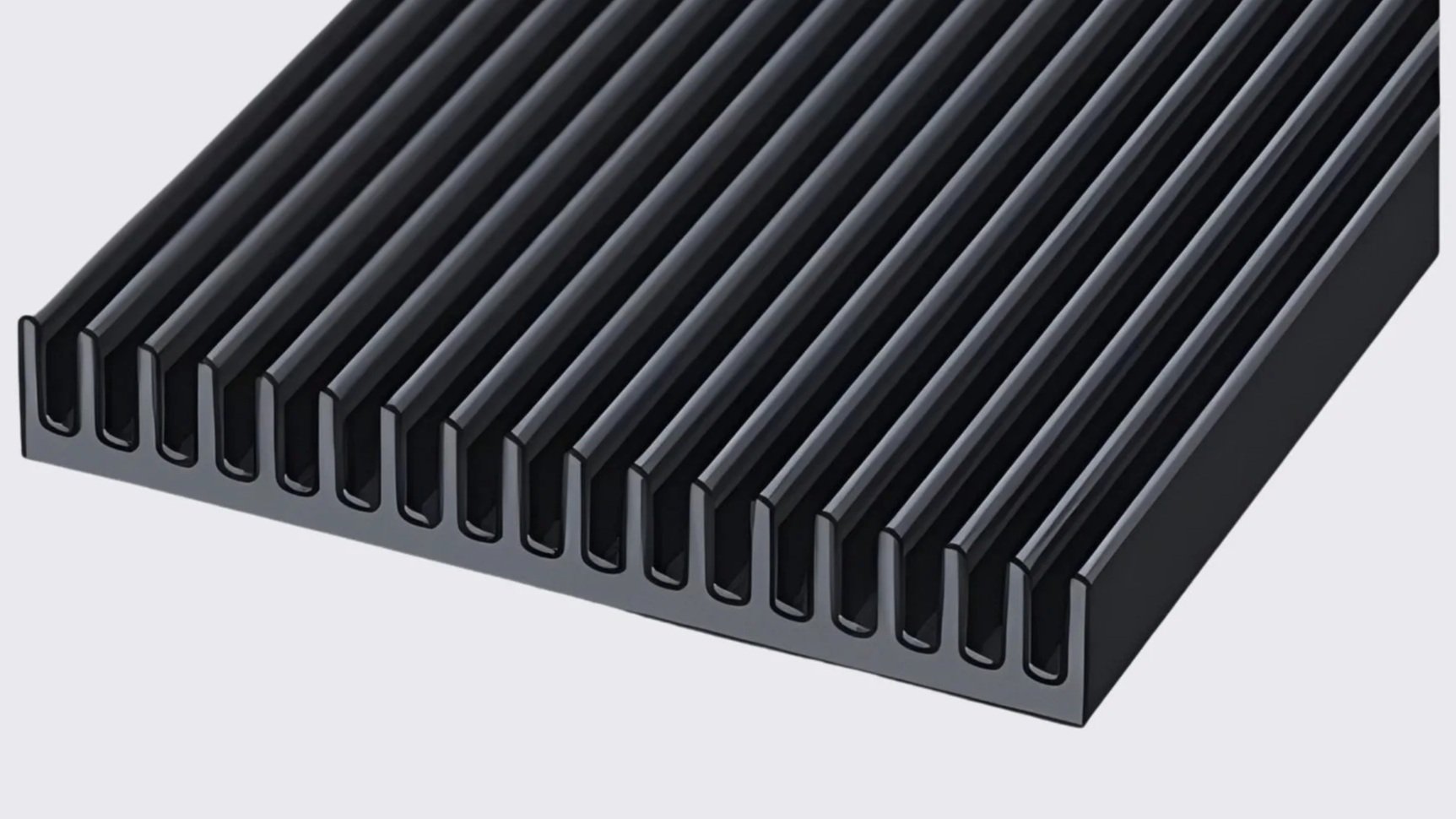

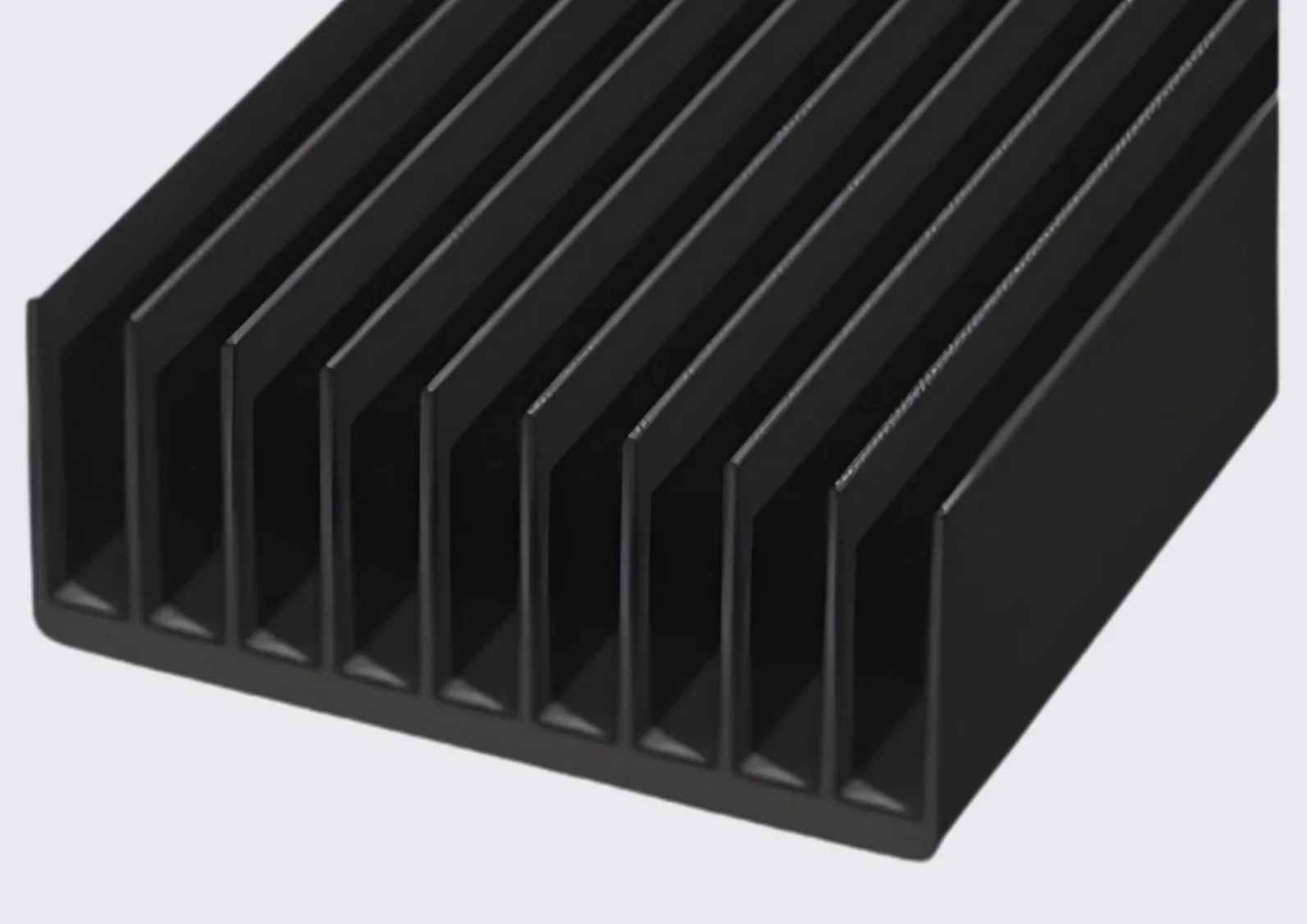

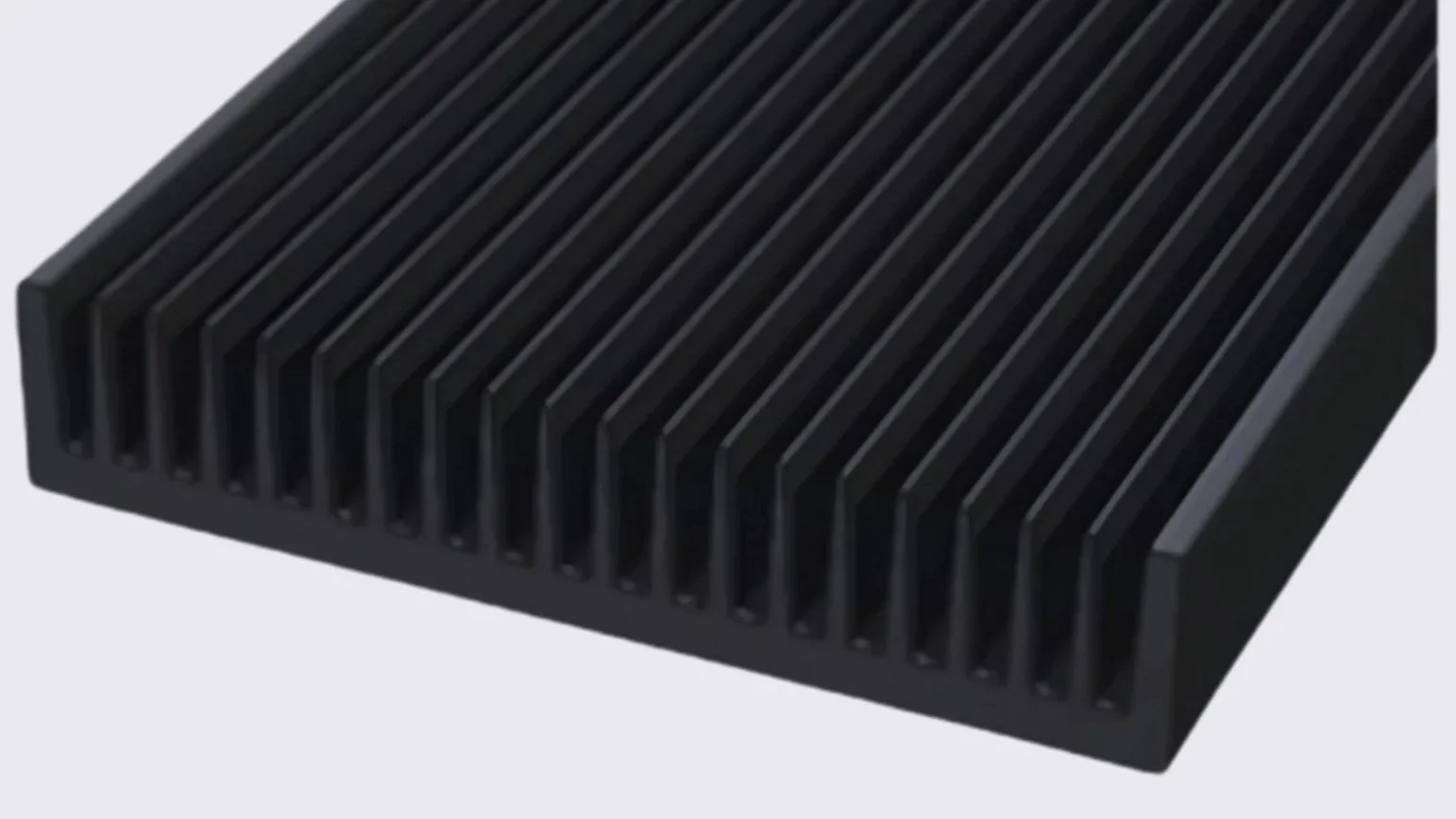

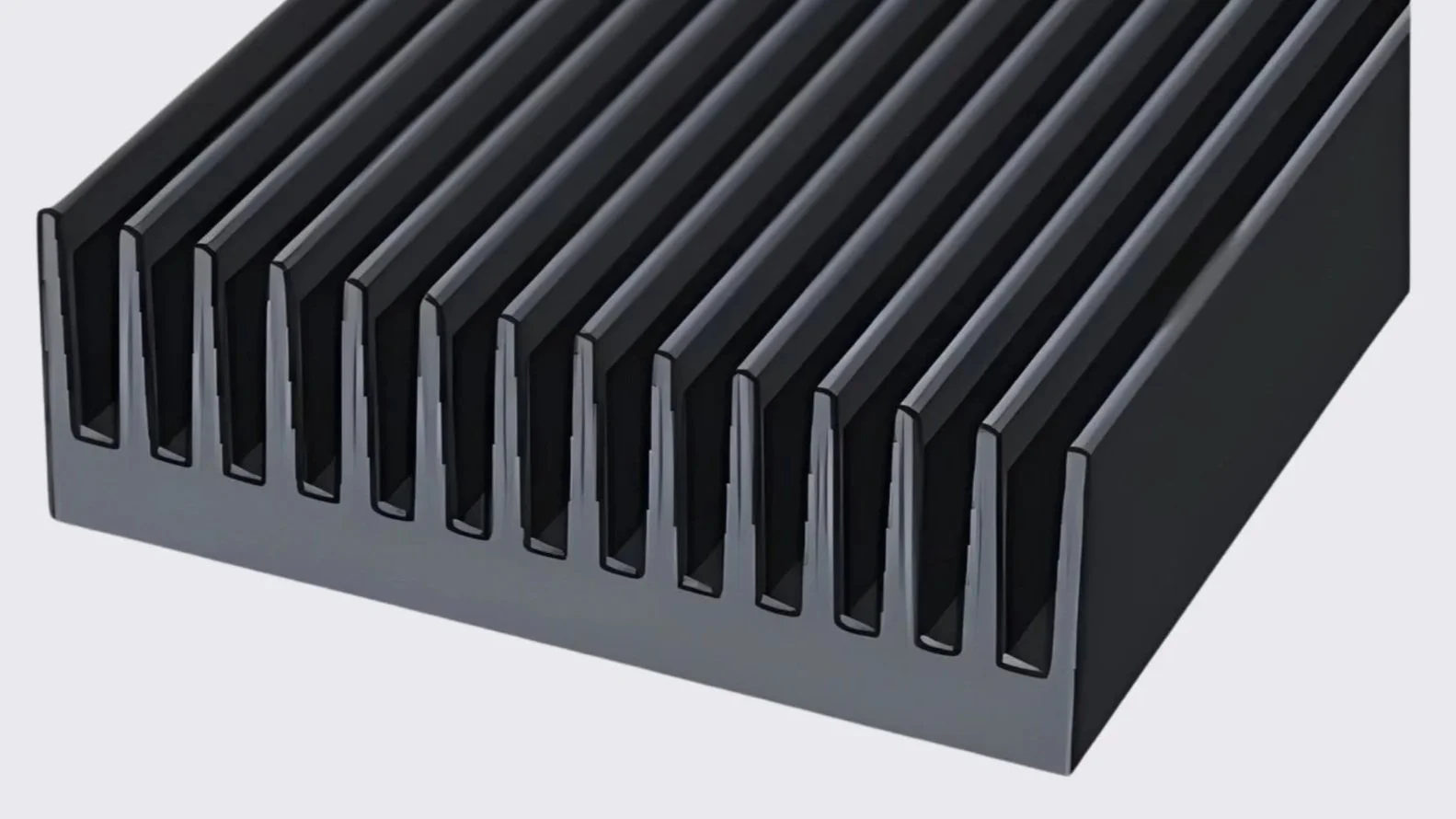

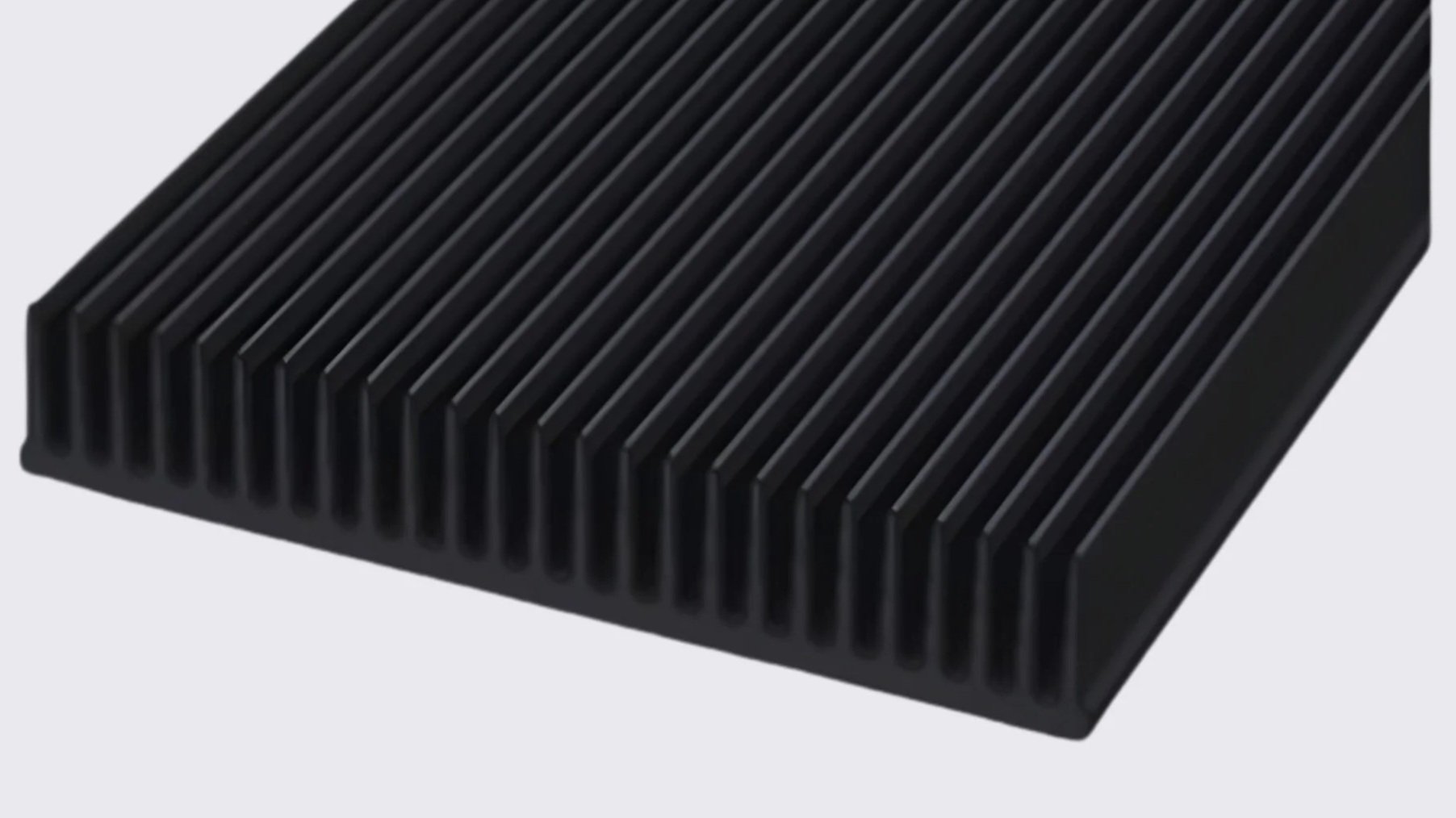

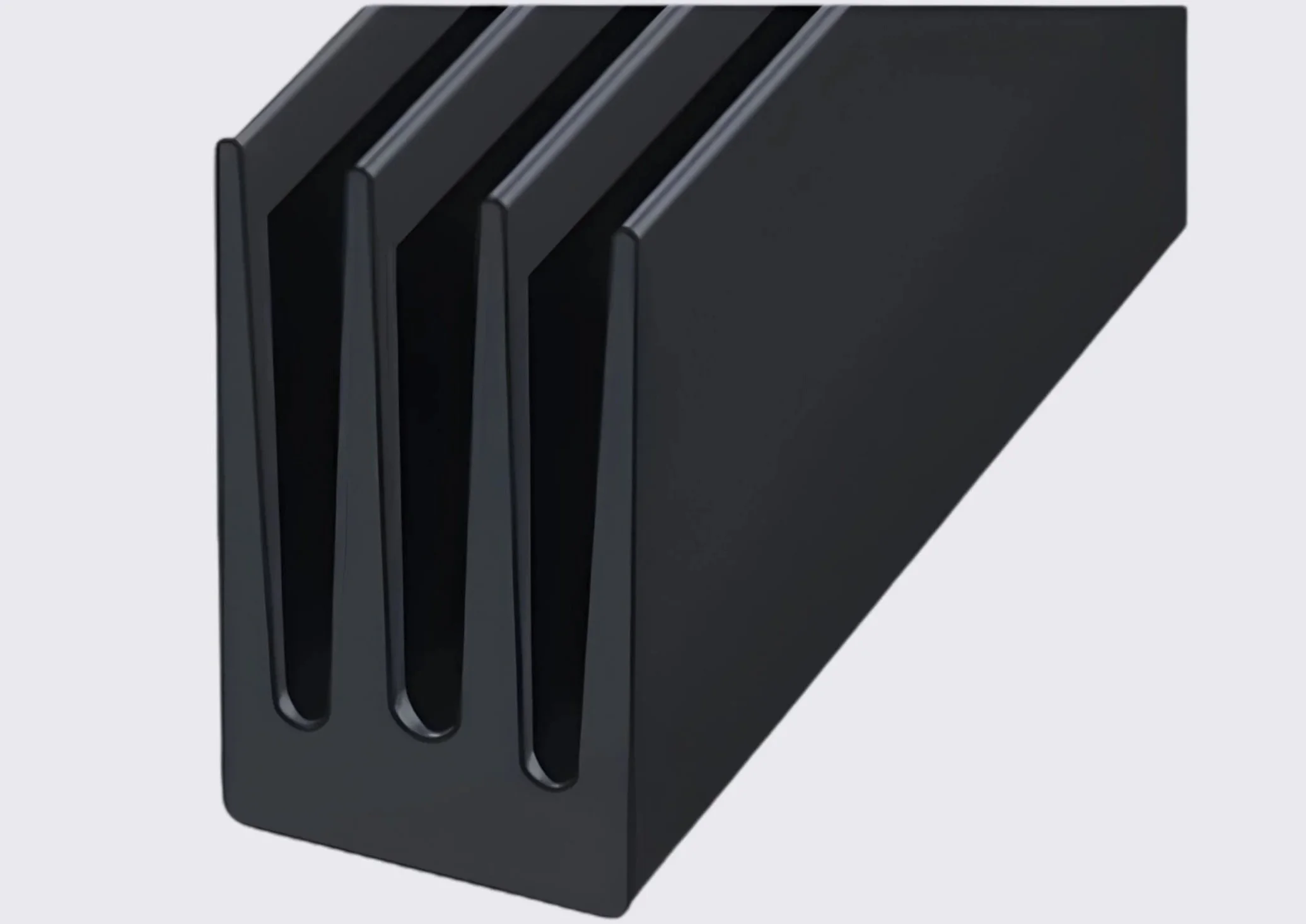

KAMM KÜHLKÖRPER / Standard Profile

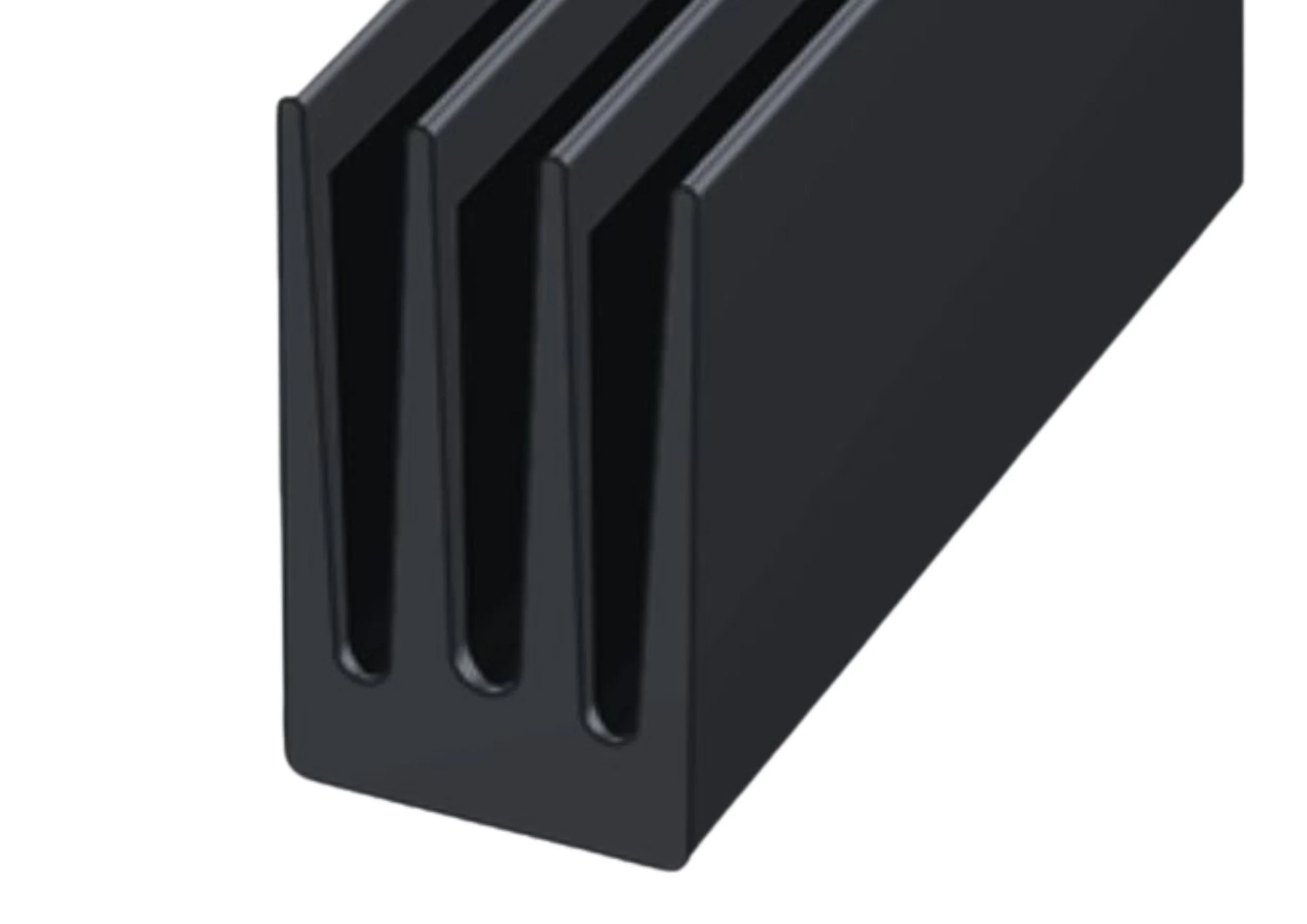

EL-M-P3460
34 × 60 mm

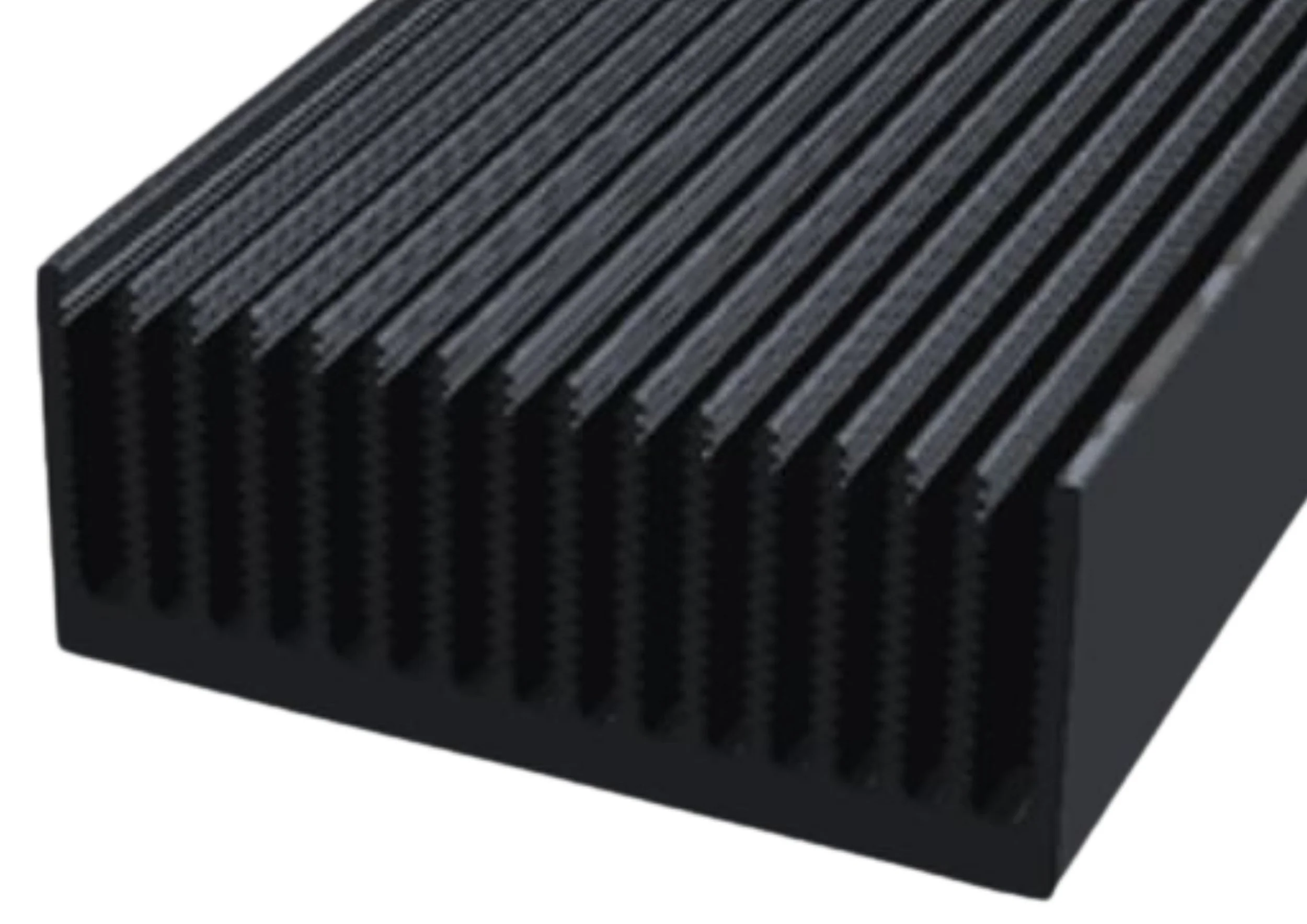

EL-M-P20084
200 × 84 mm

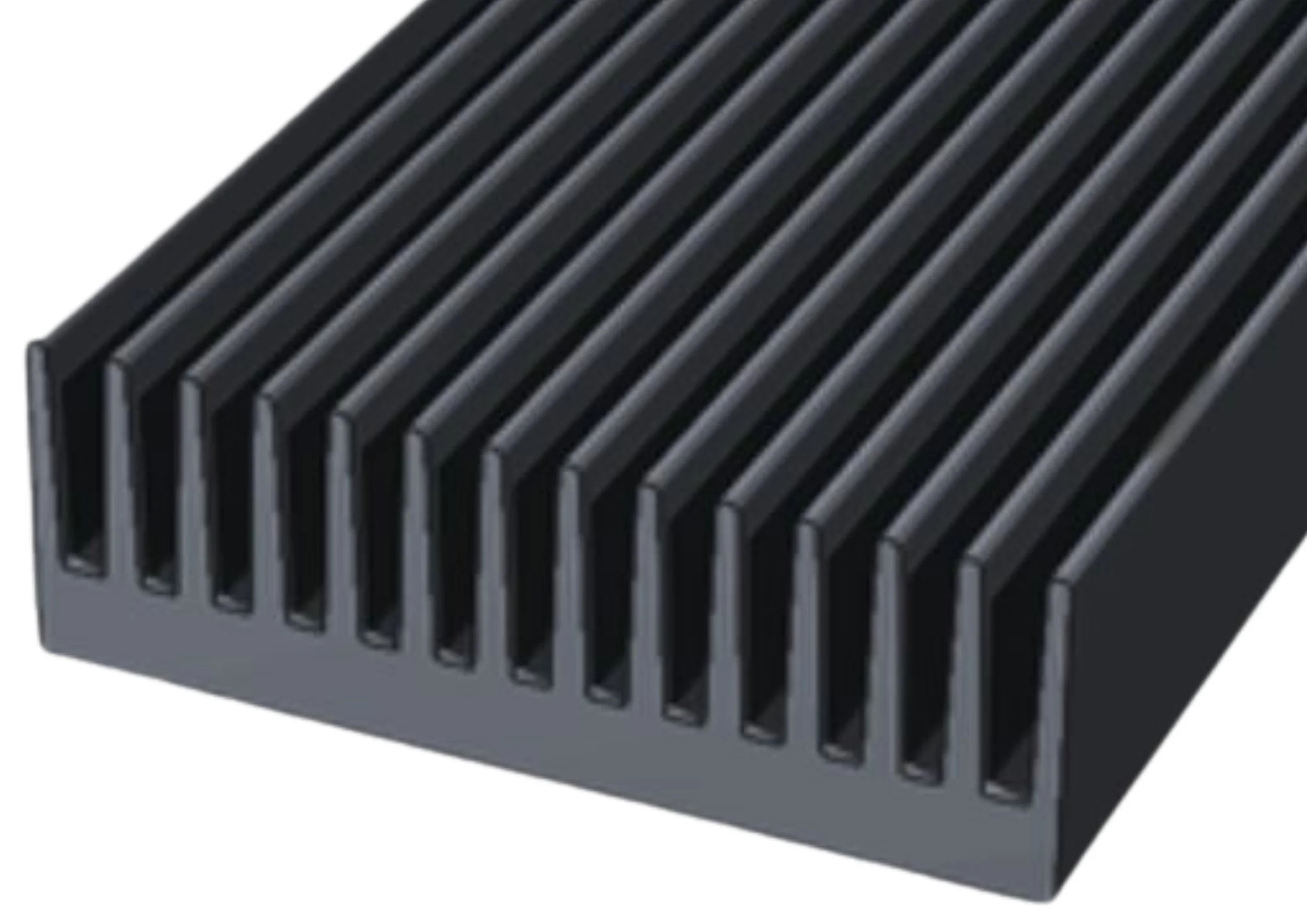

EL-M-P15050
150 × 50 mm

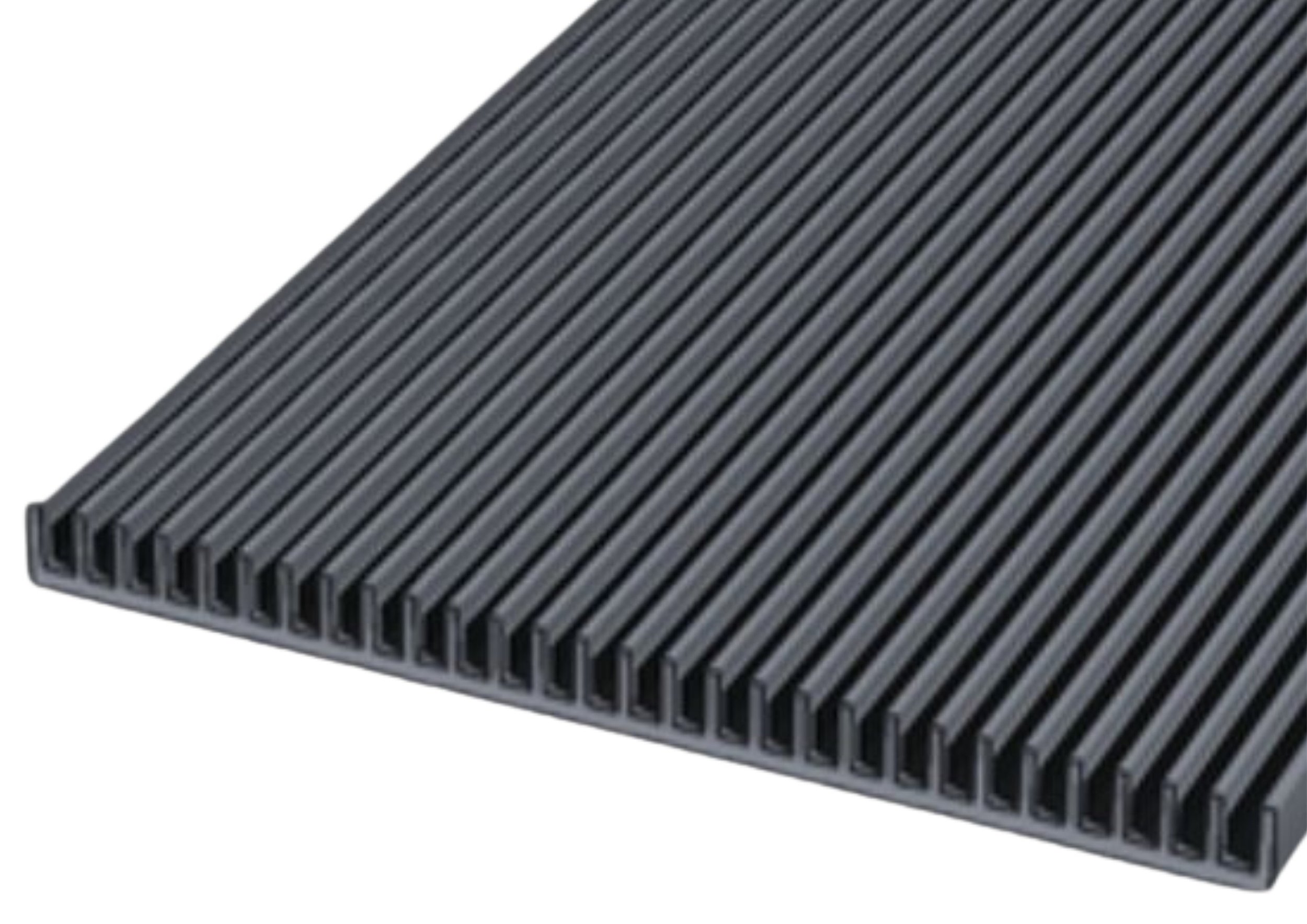

EL-M-P24525
245 × 25 mm
EL-M-P20015
200 × 15 mm

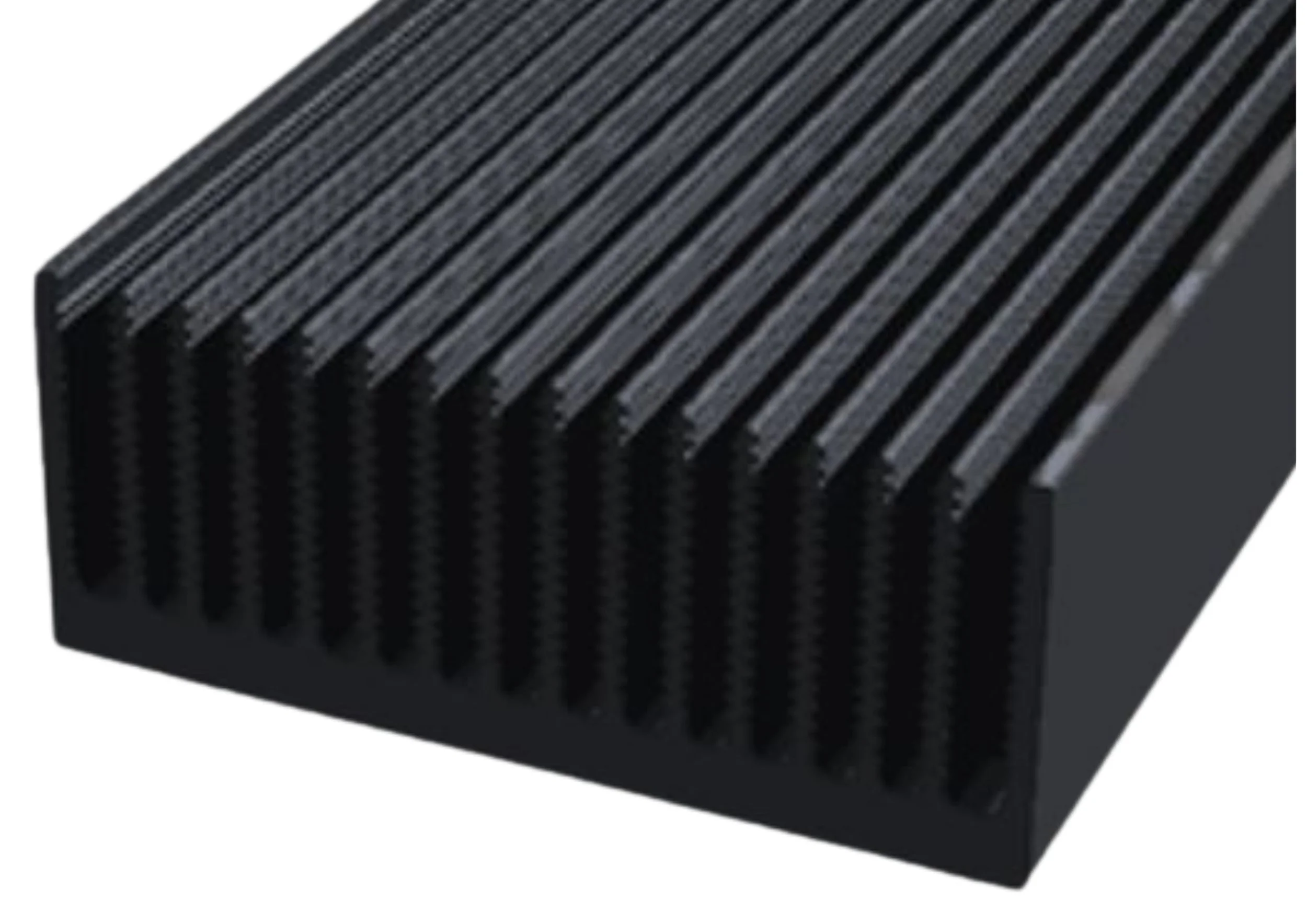

EL-M-P30084
300 × 84 mm

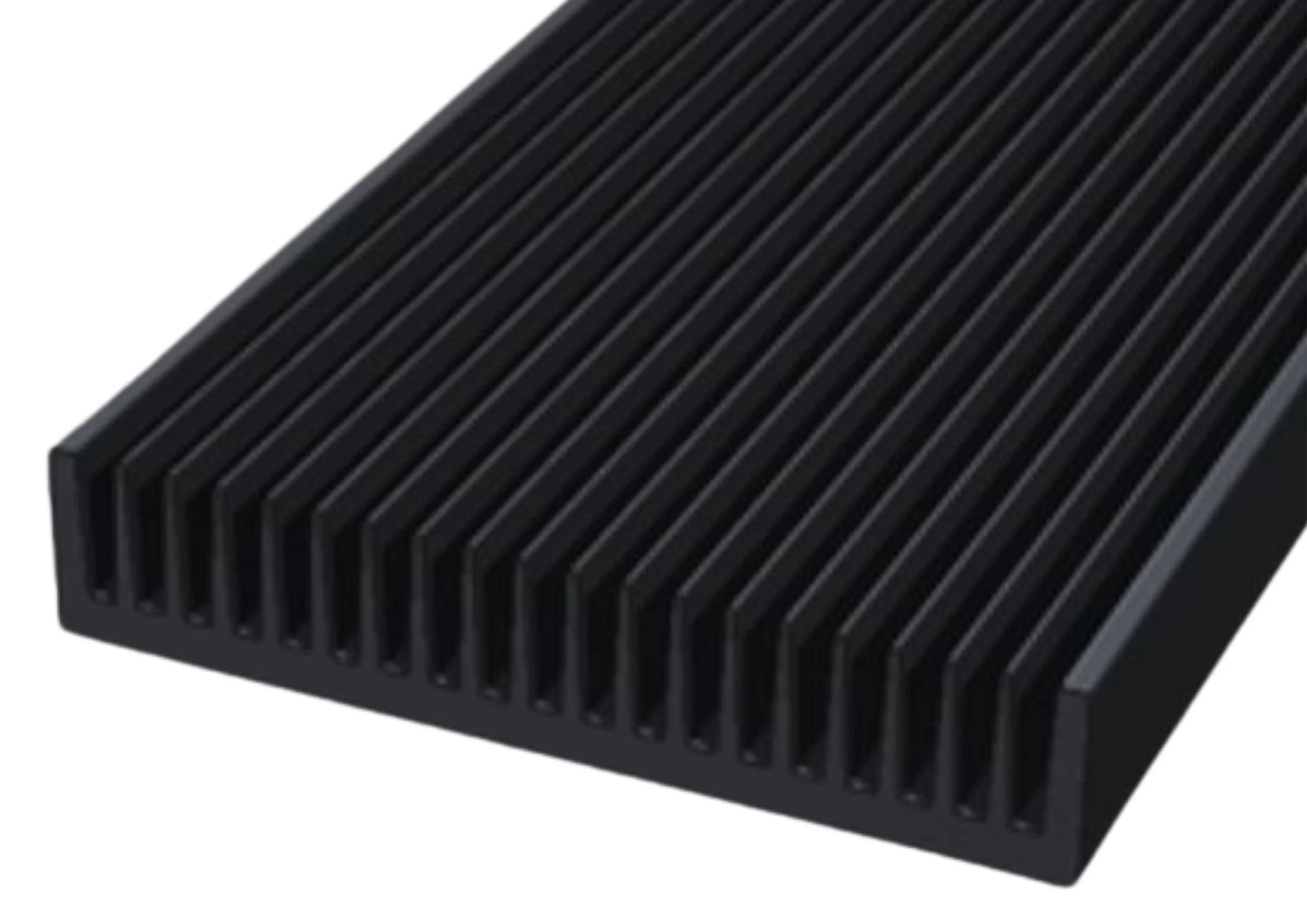

EL-M-P20040
200 × 40 mm

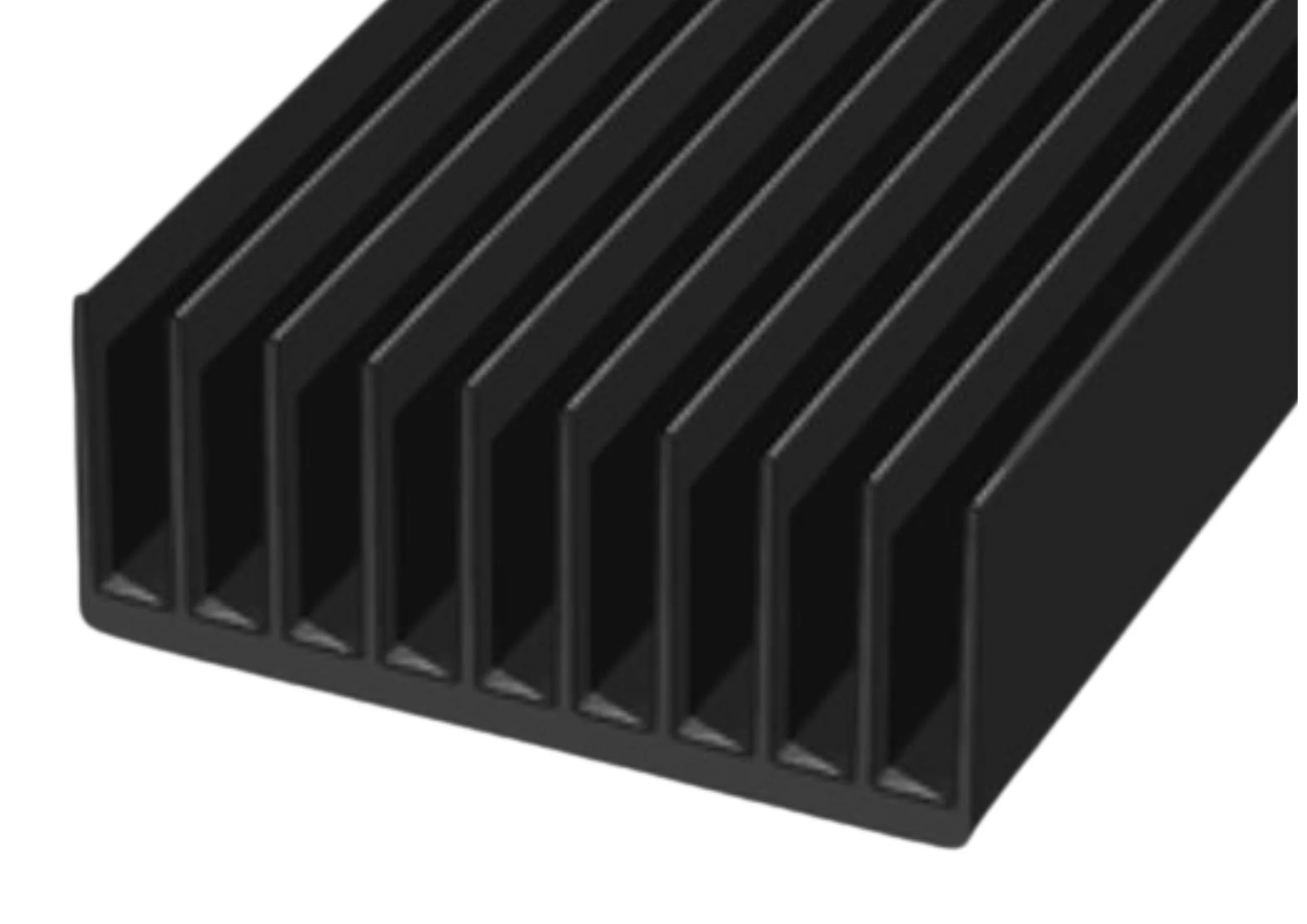

EL-M-P9725
97 × 25 mm

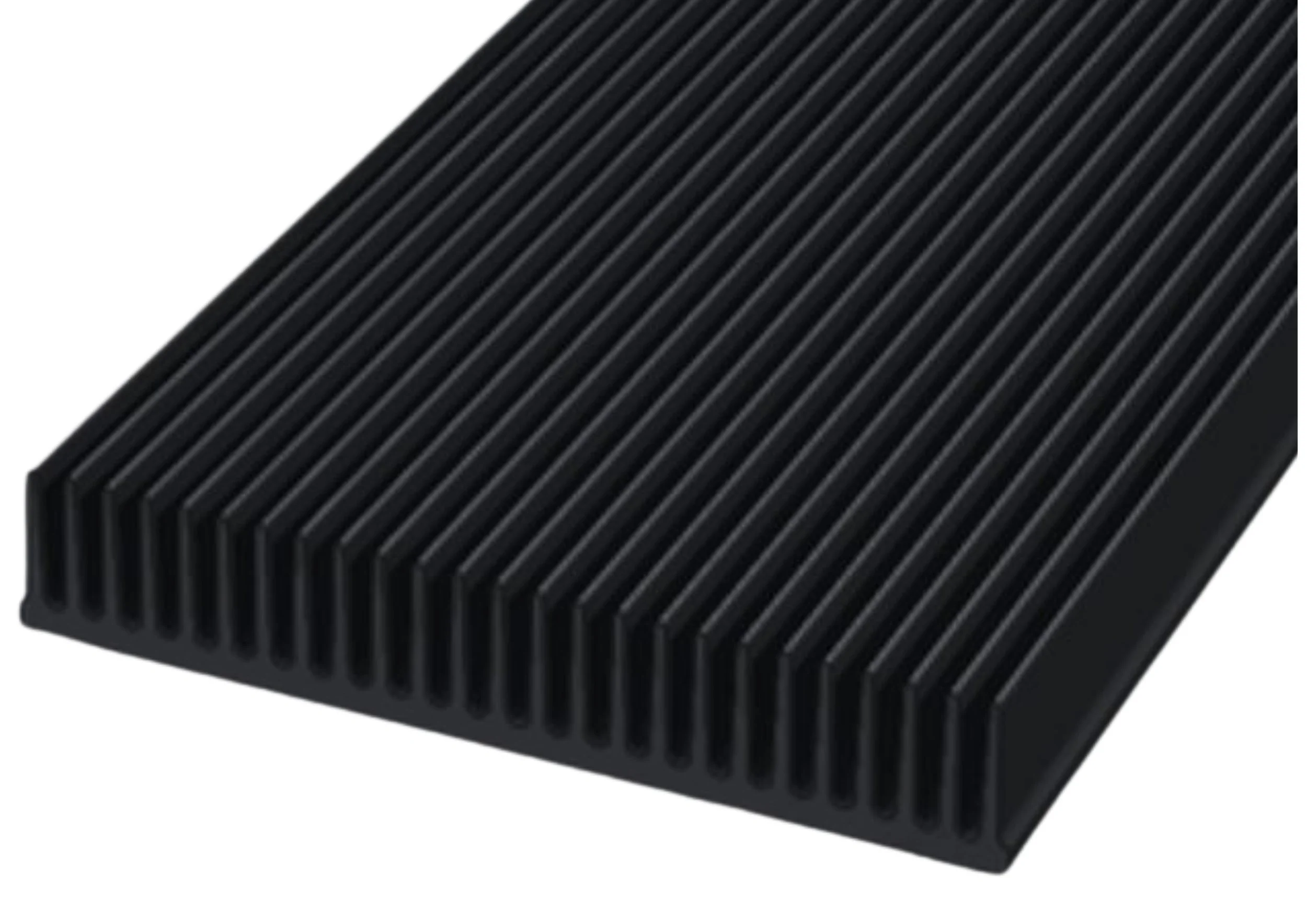

EL-M-P15027
150 × 27 mm

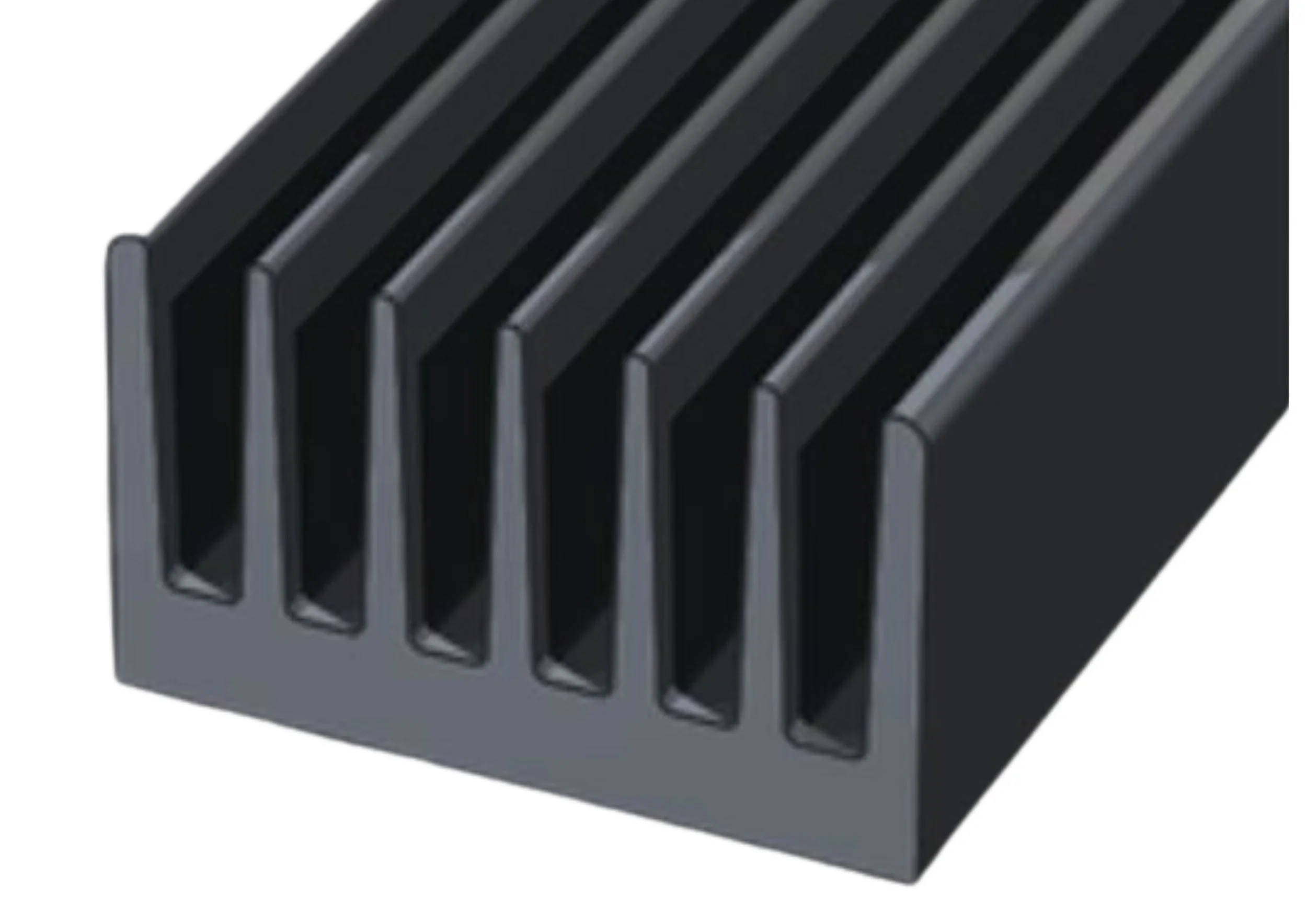

EL-M-P6640
66 × 40 mm

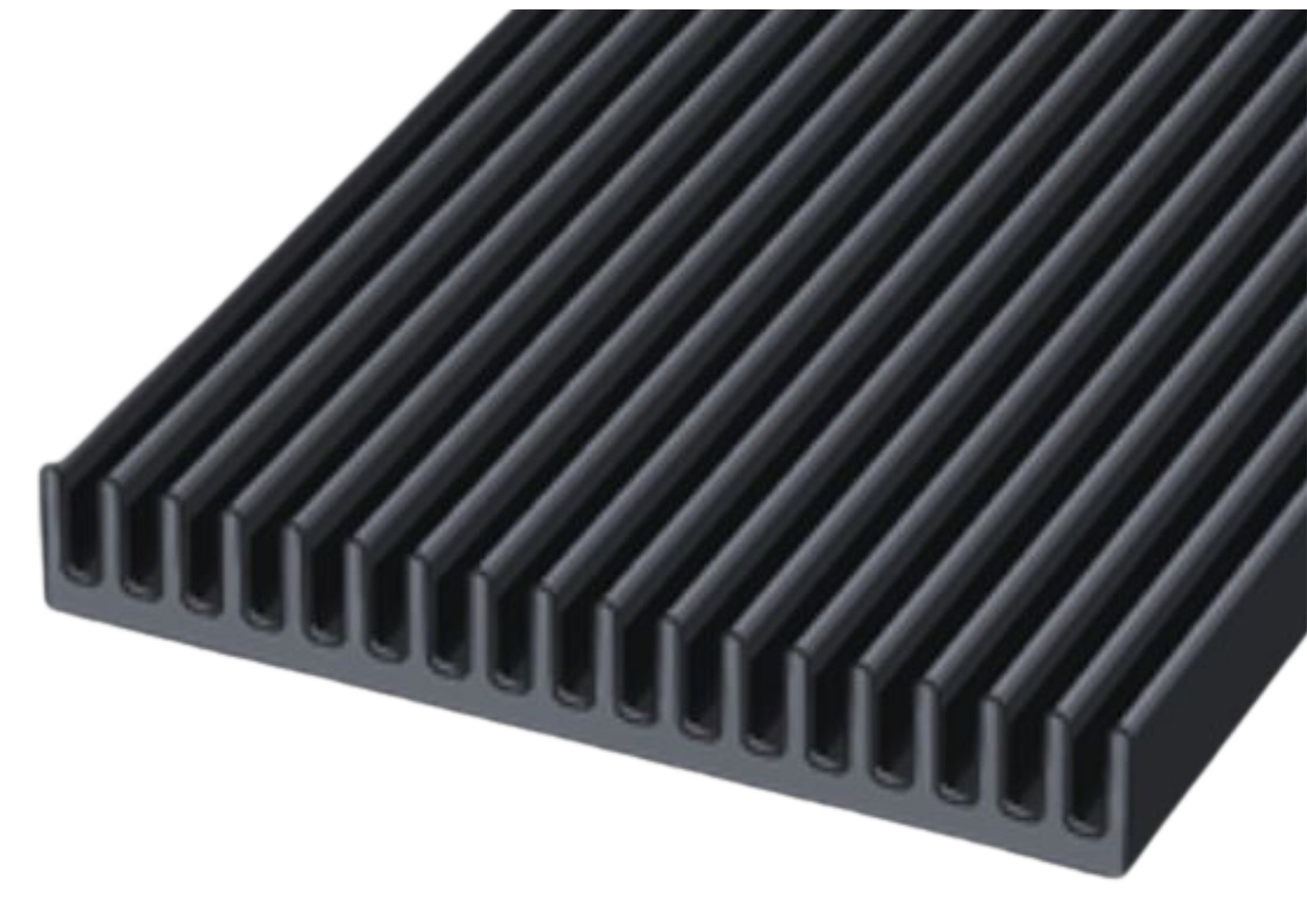

EL-M-P10015
100 × 15 mm

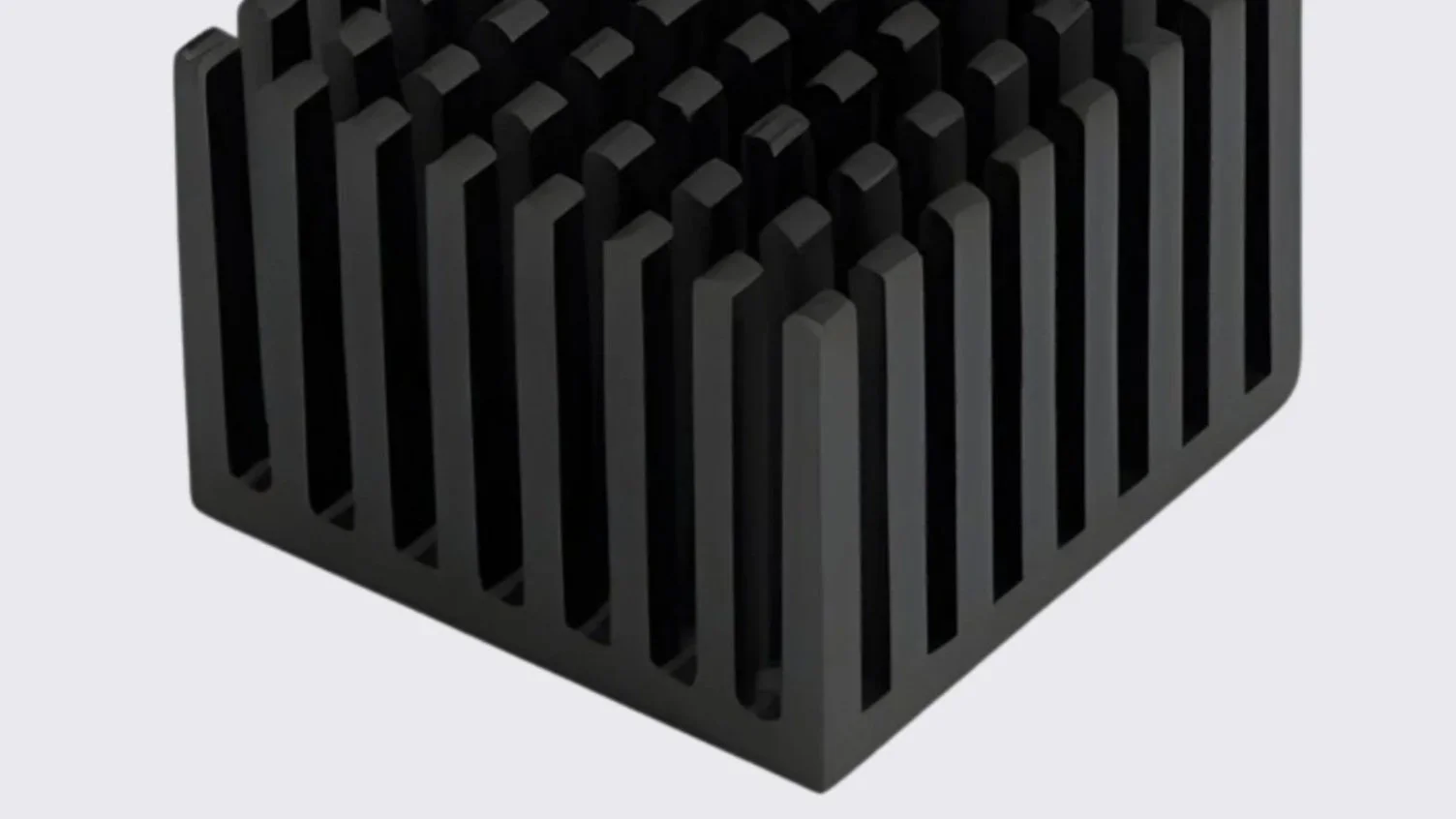

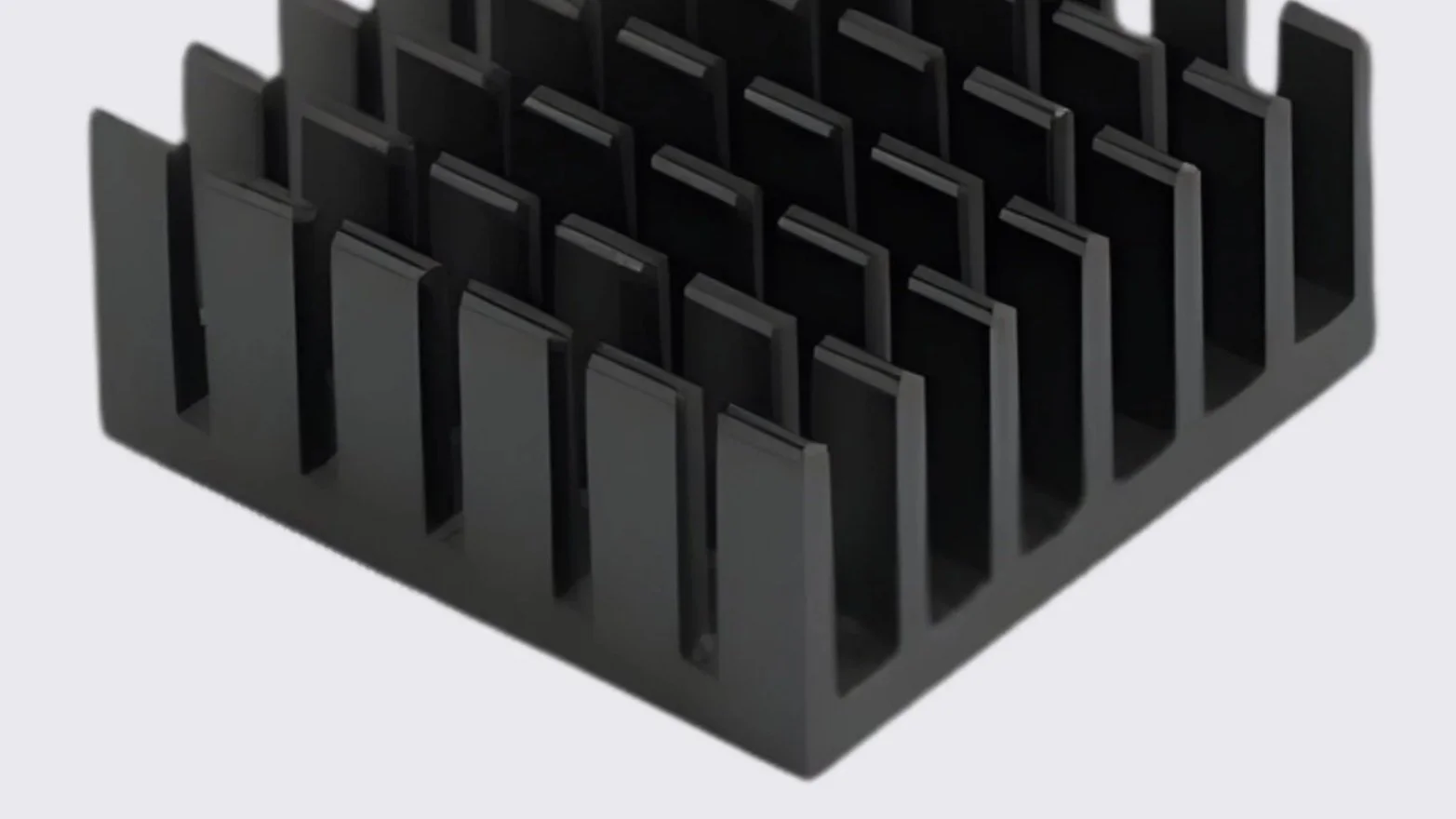

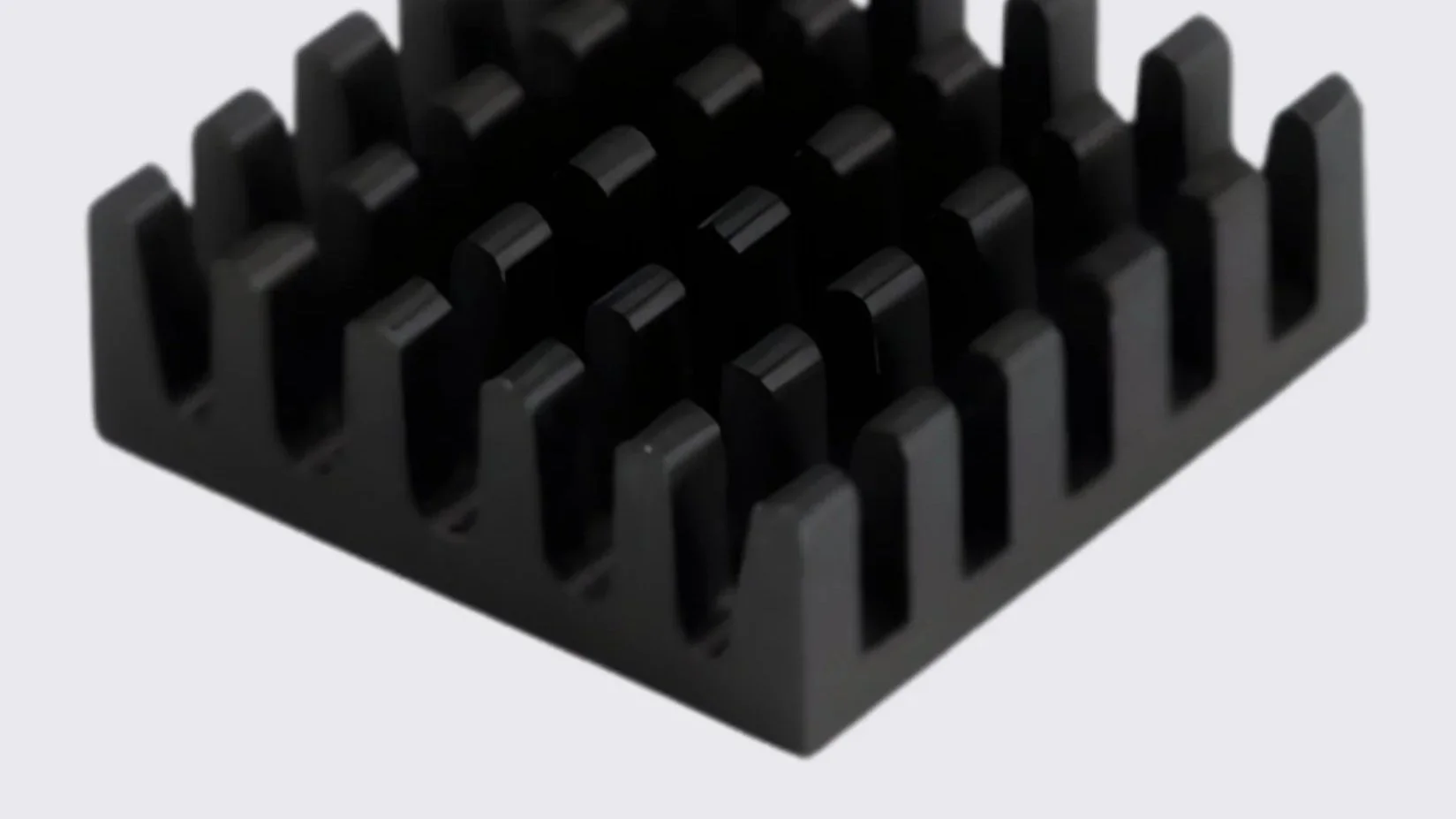

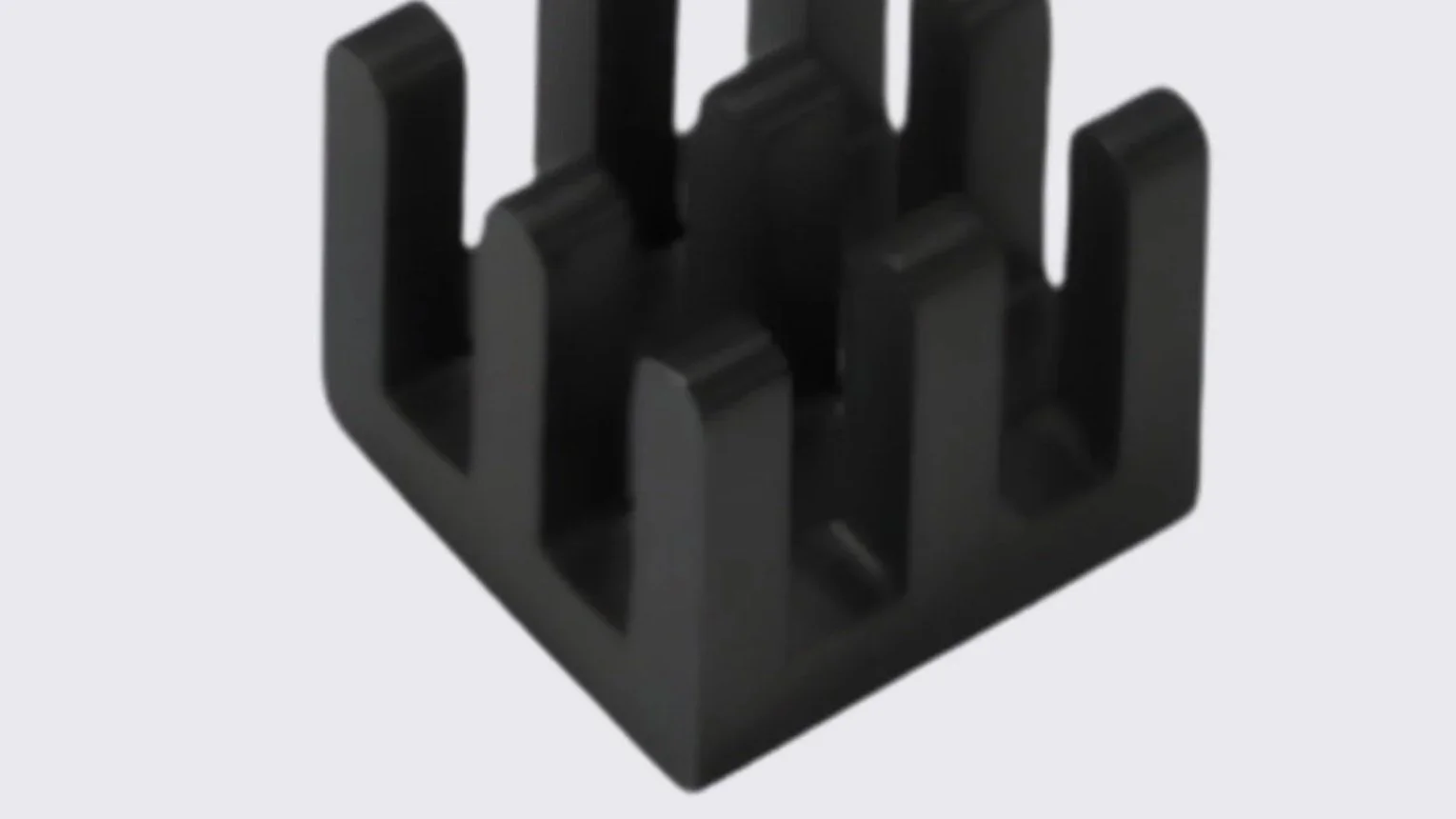

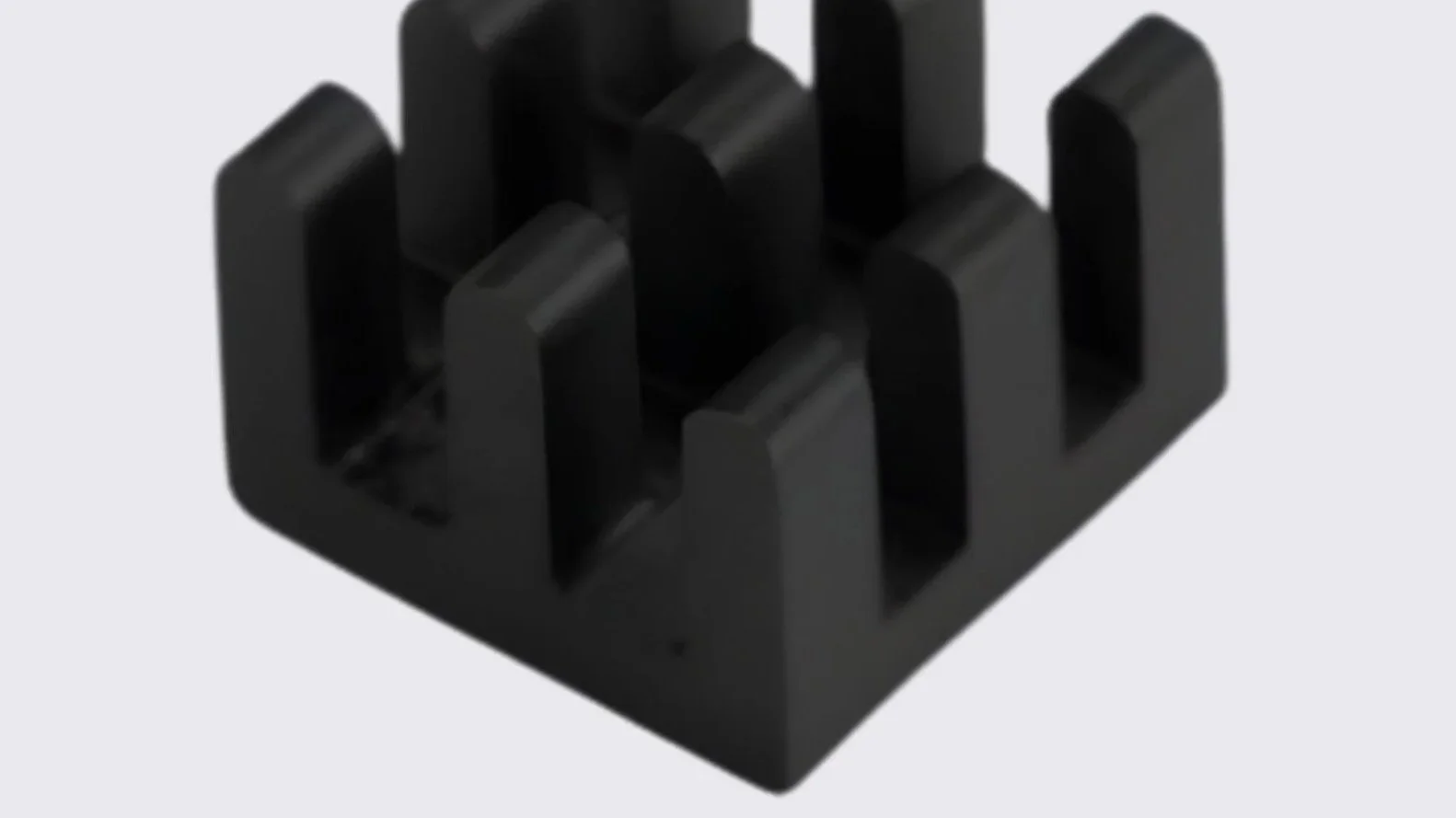

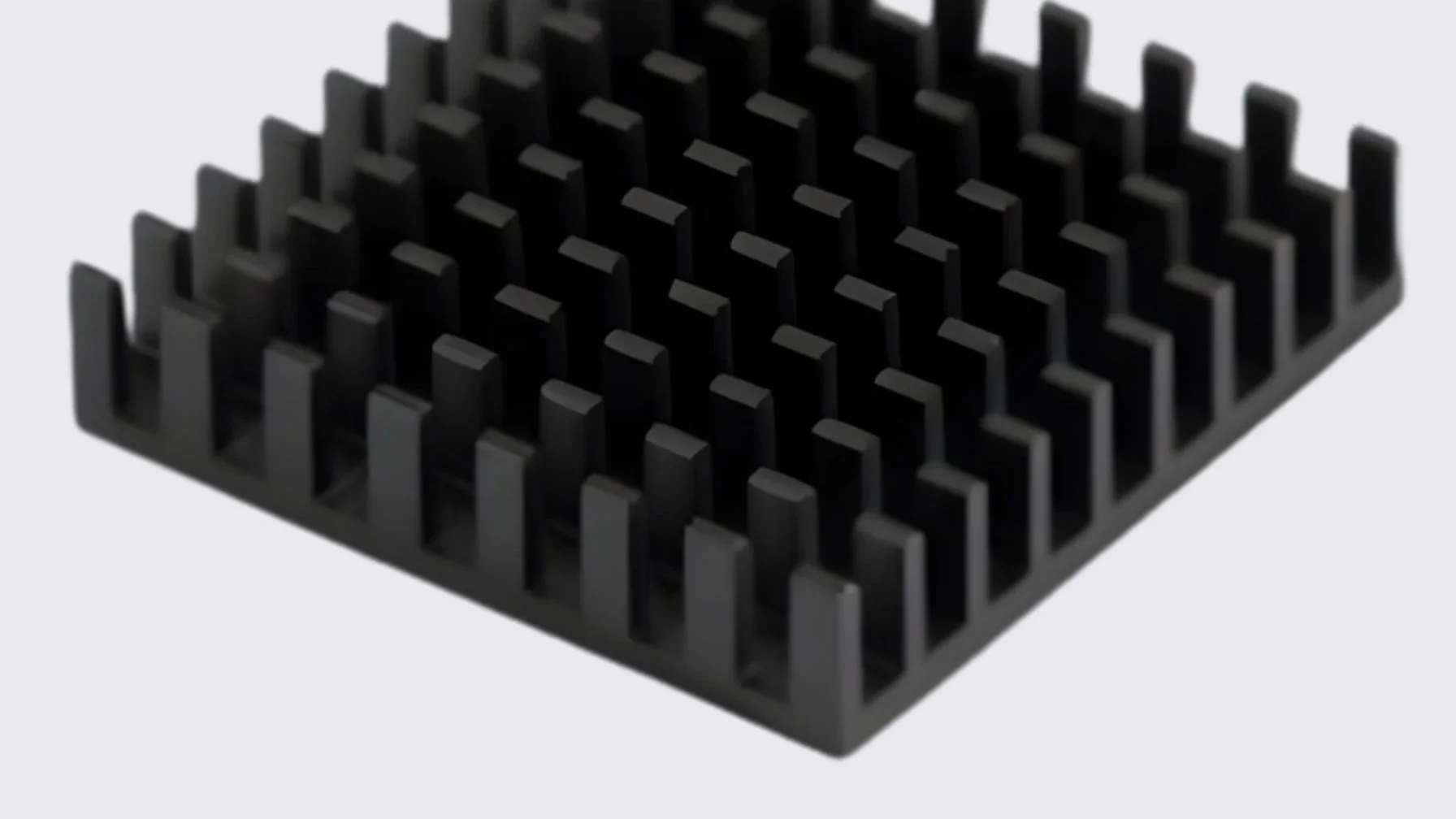

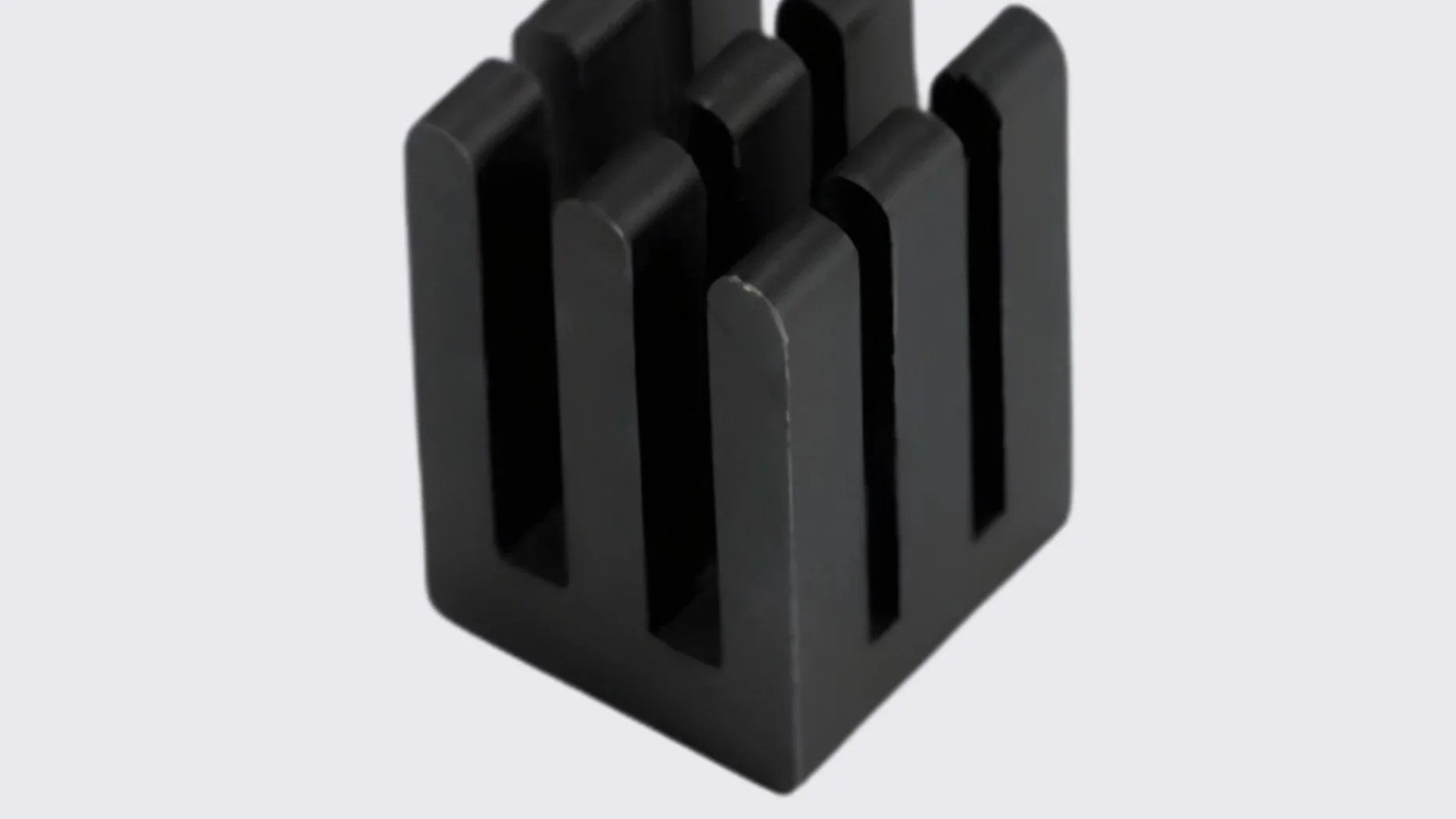

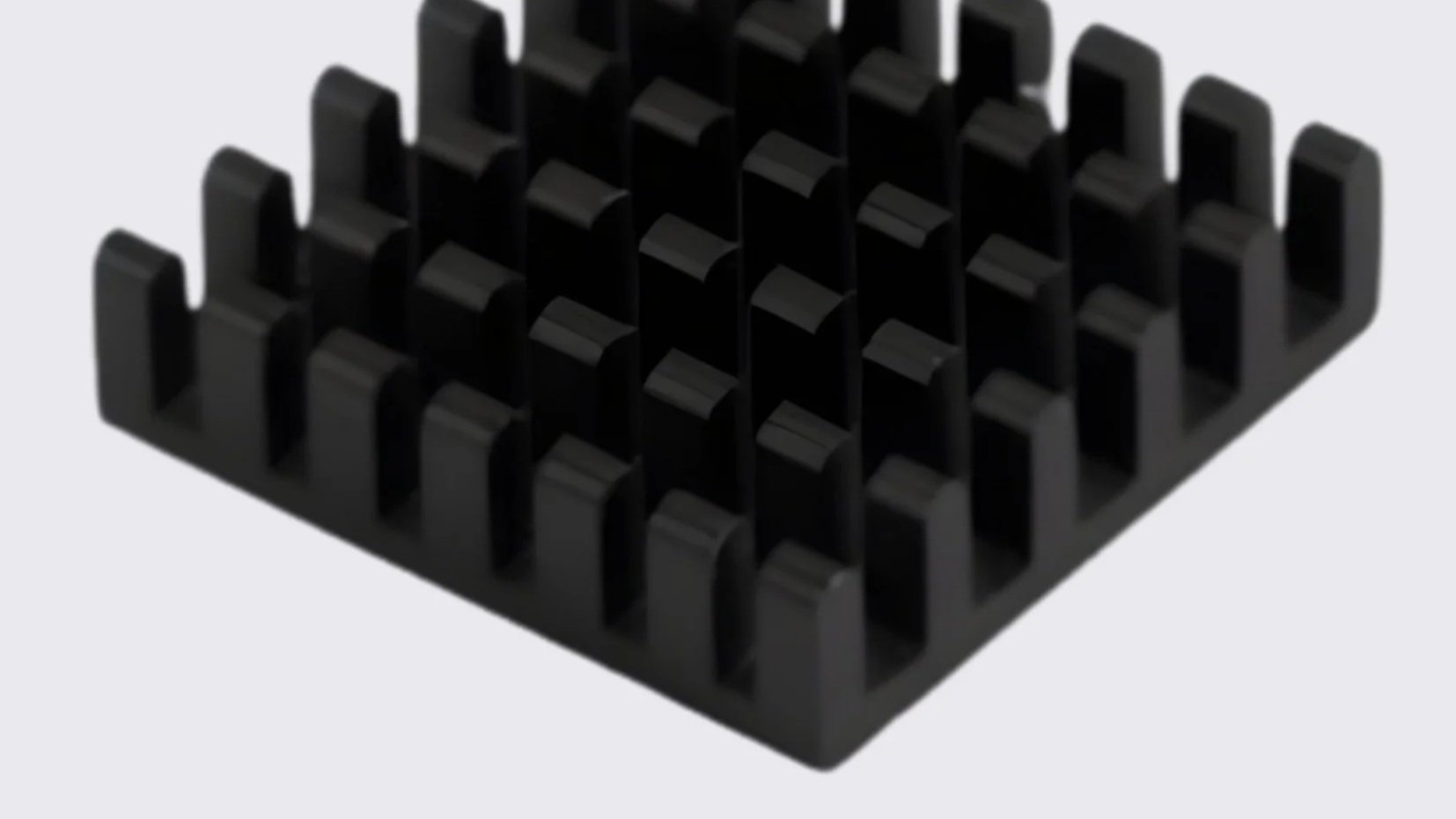

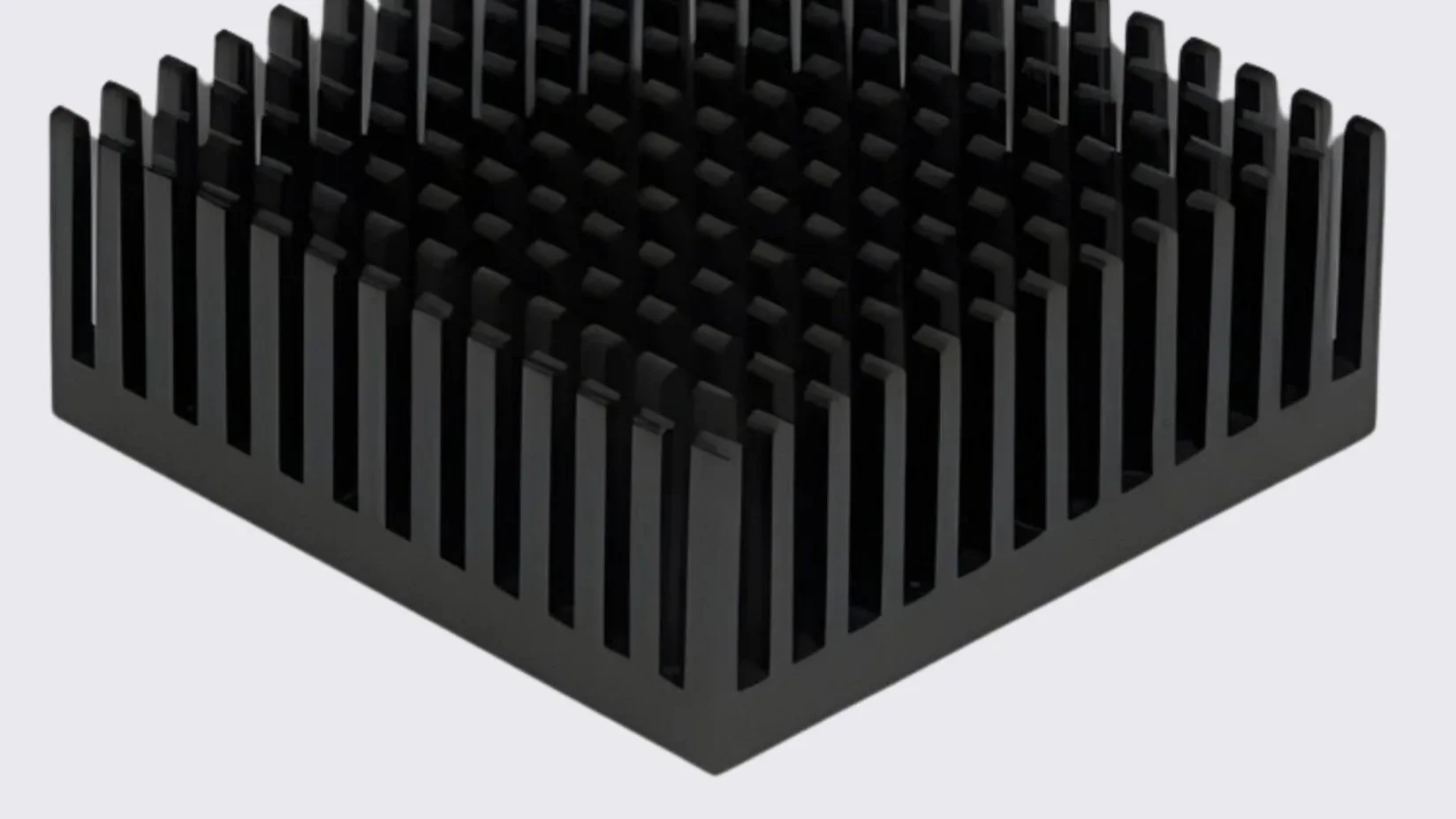

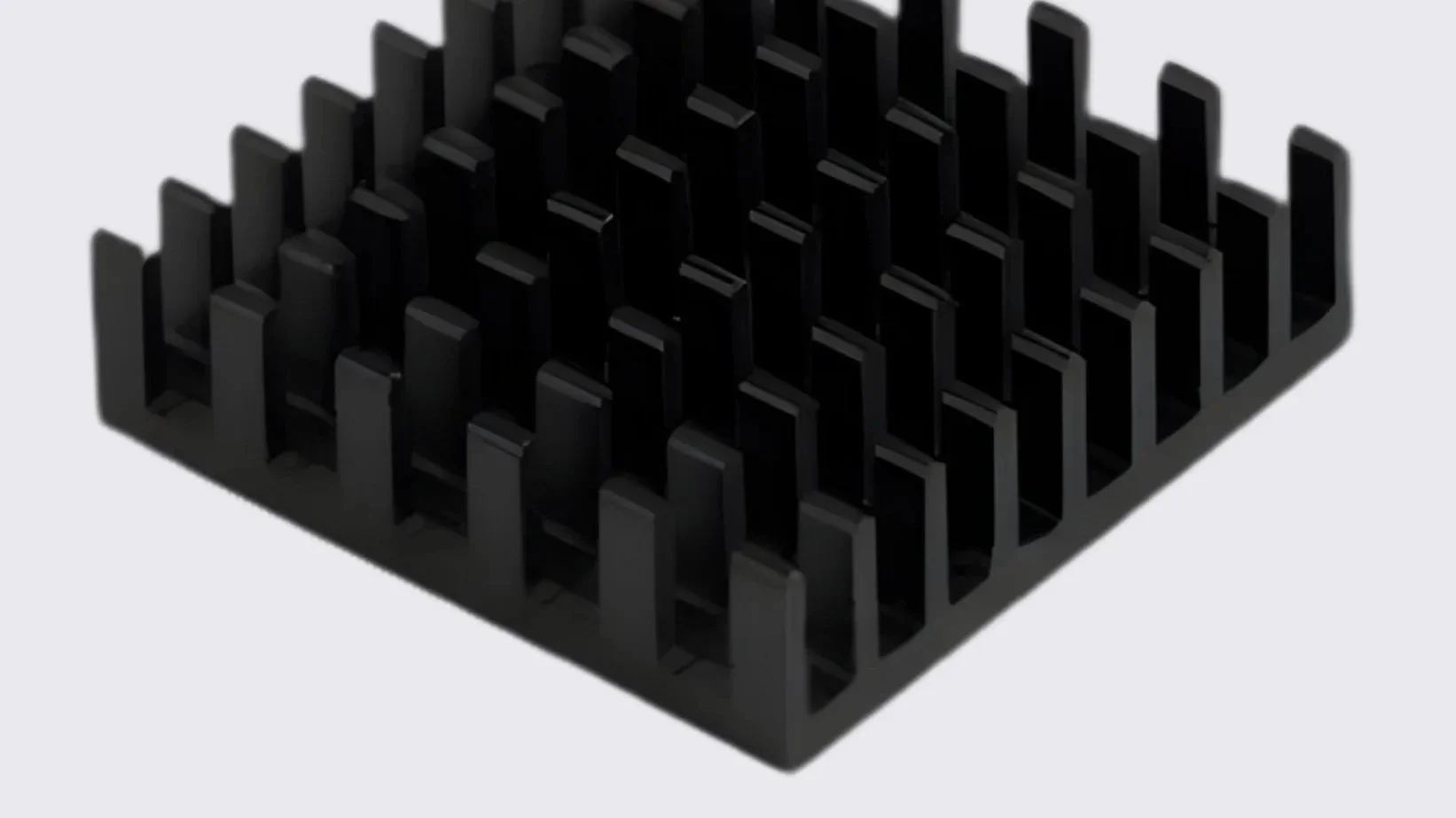

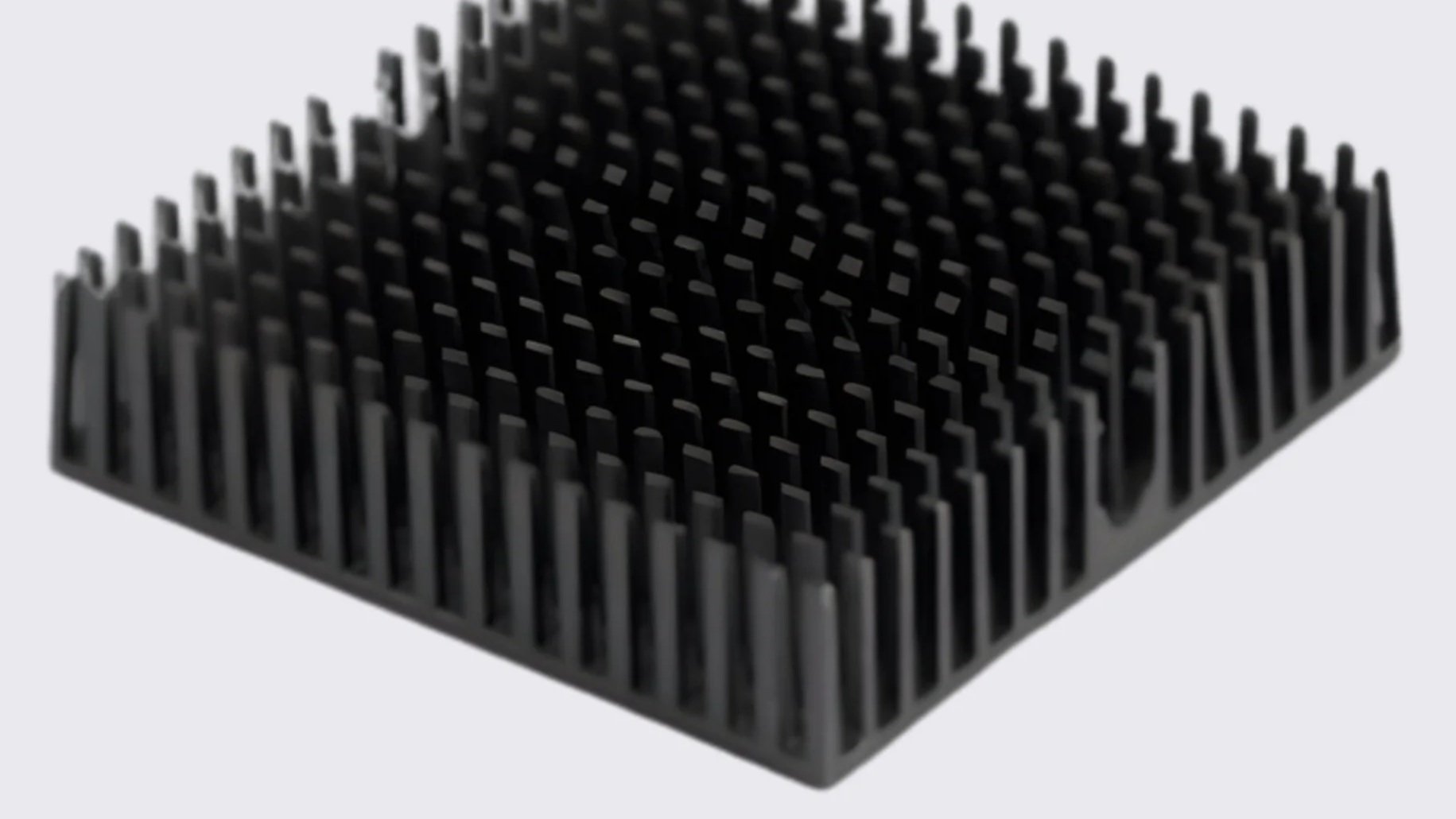

BGA KÜHLKÖRPER / Standard Bauteile mit Kleber lieferbar

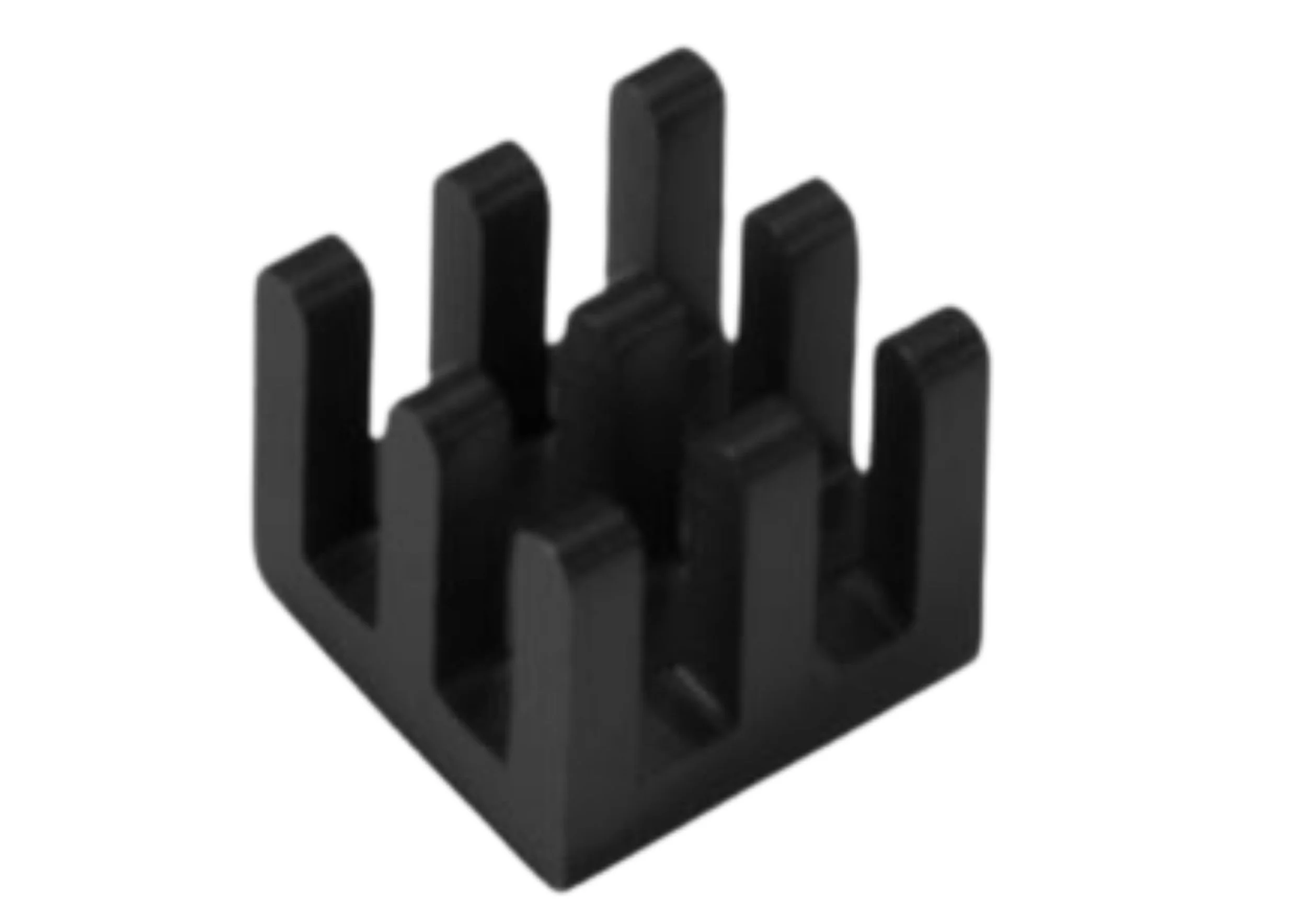

HSB01-080808
8.5 × 8 × 1.5 mm

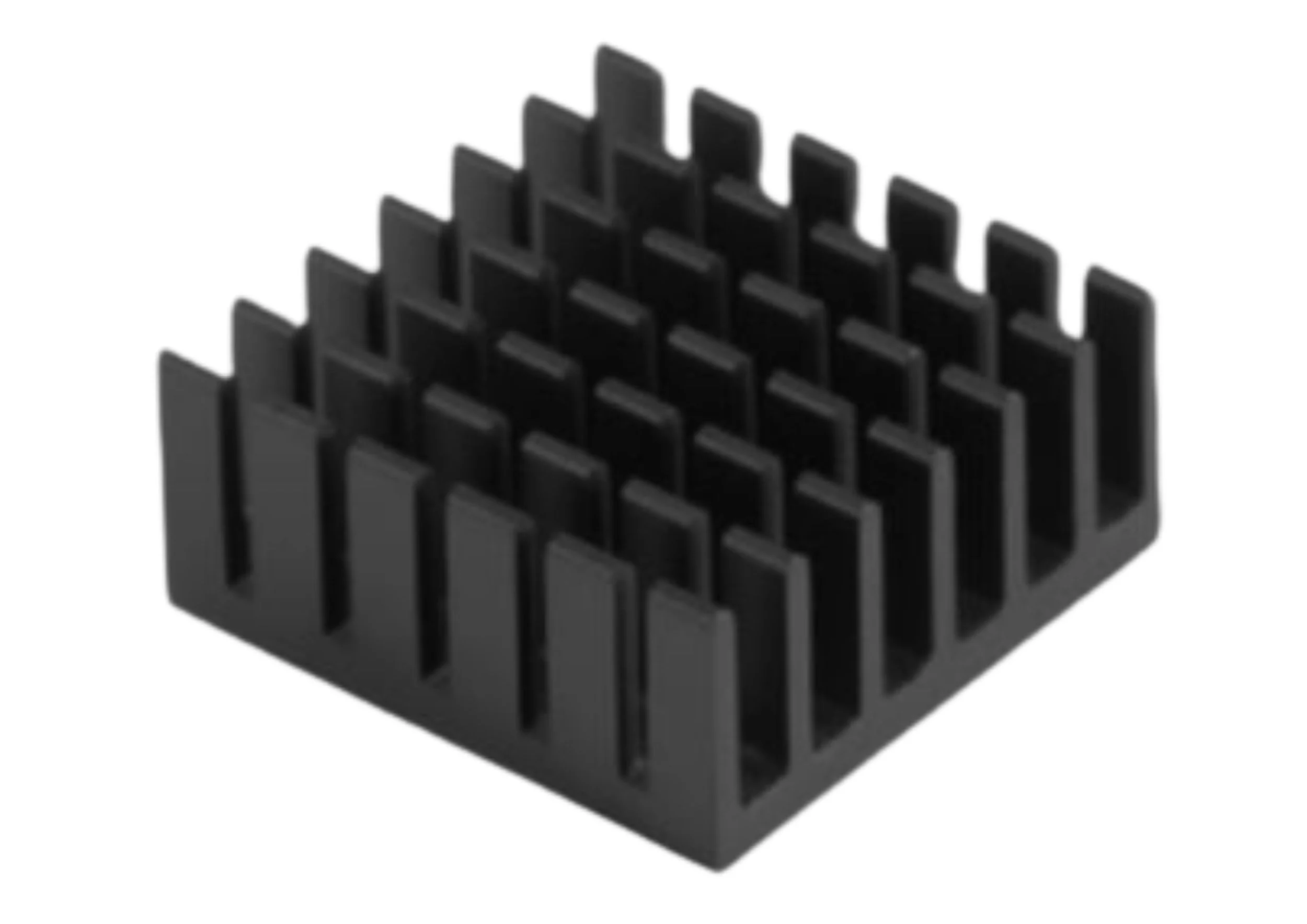

HSB07-202009
20 × 9 × 1 mm

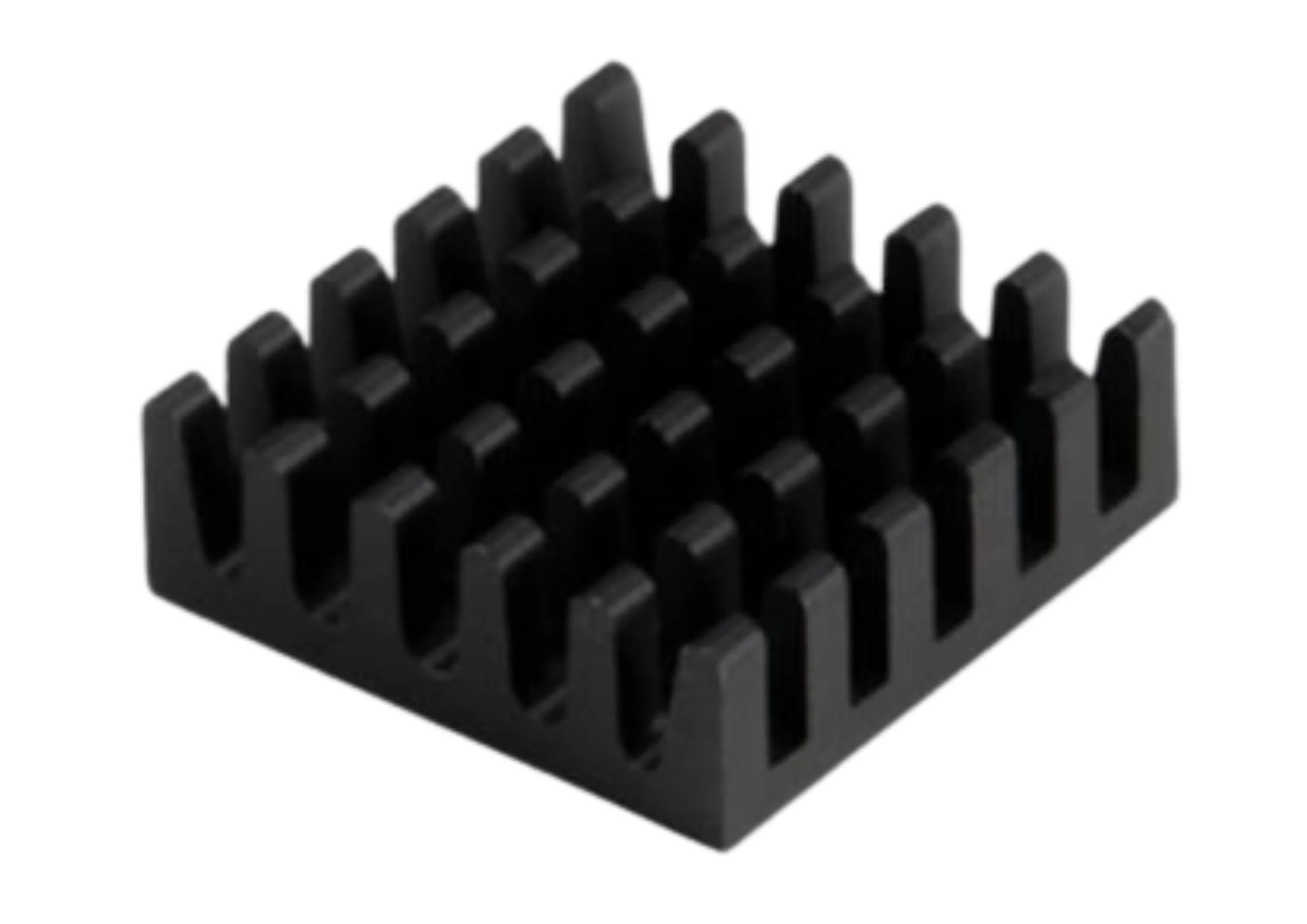

HSB04-171706
17 × 6 × 1.4 mm

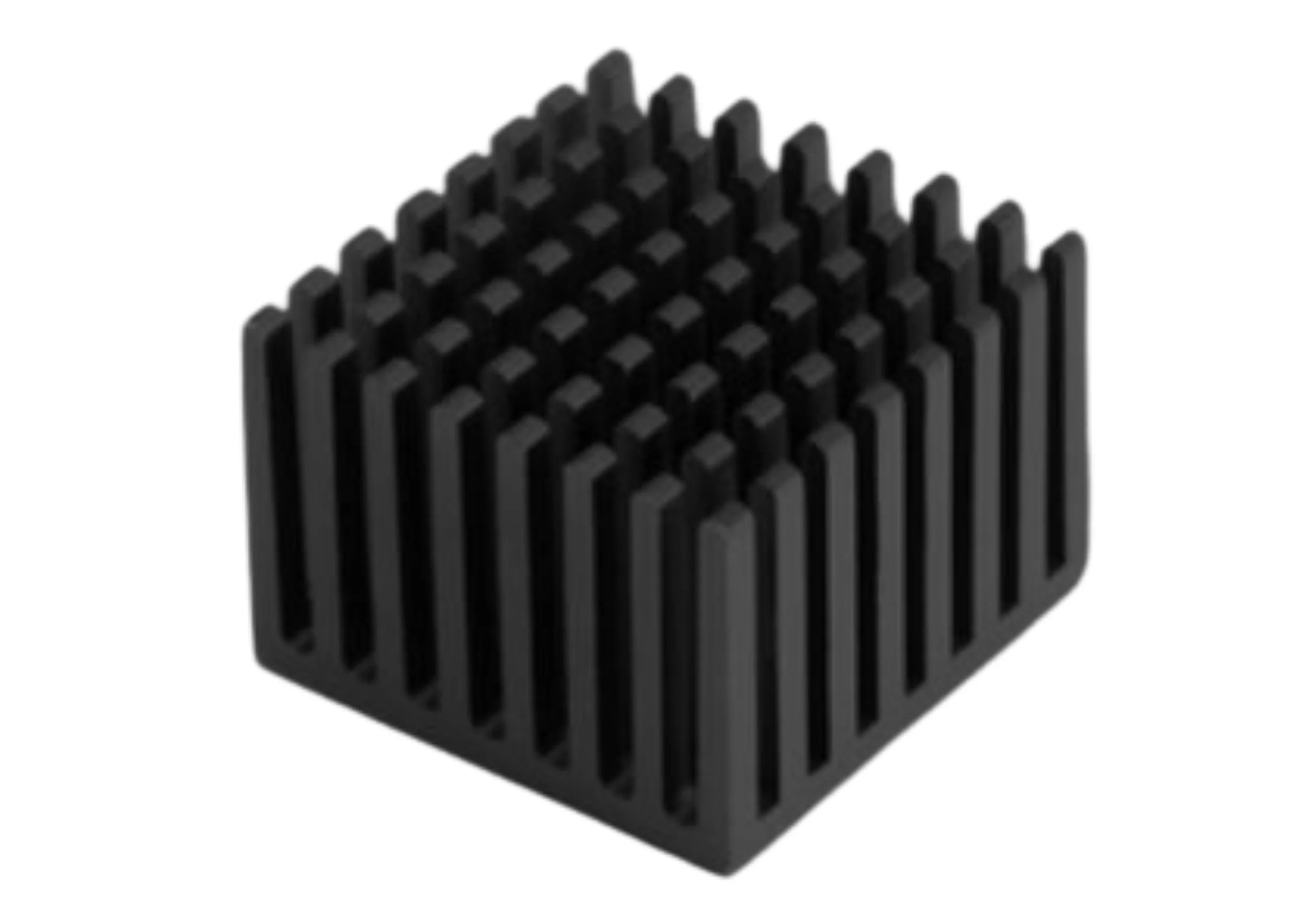

HSB11-252518
25 × 18 × 1.55 mm

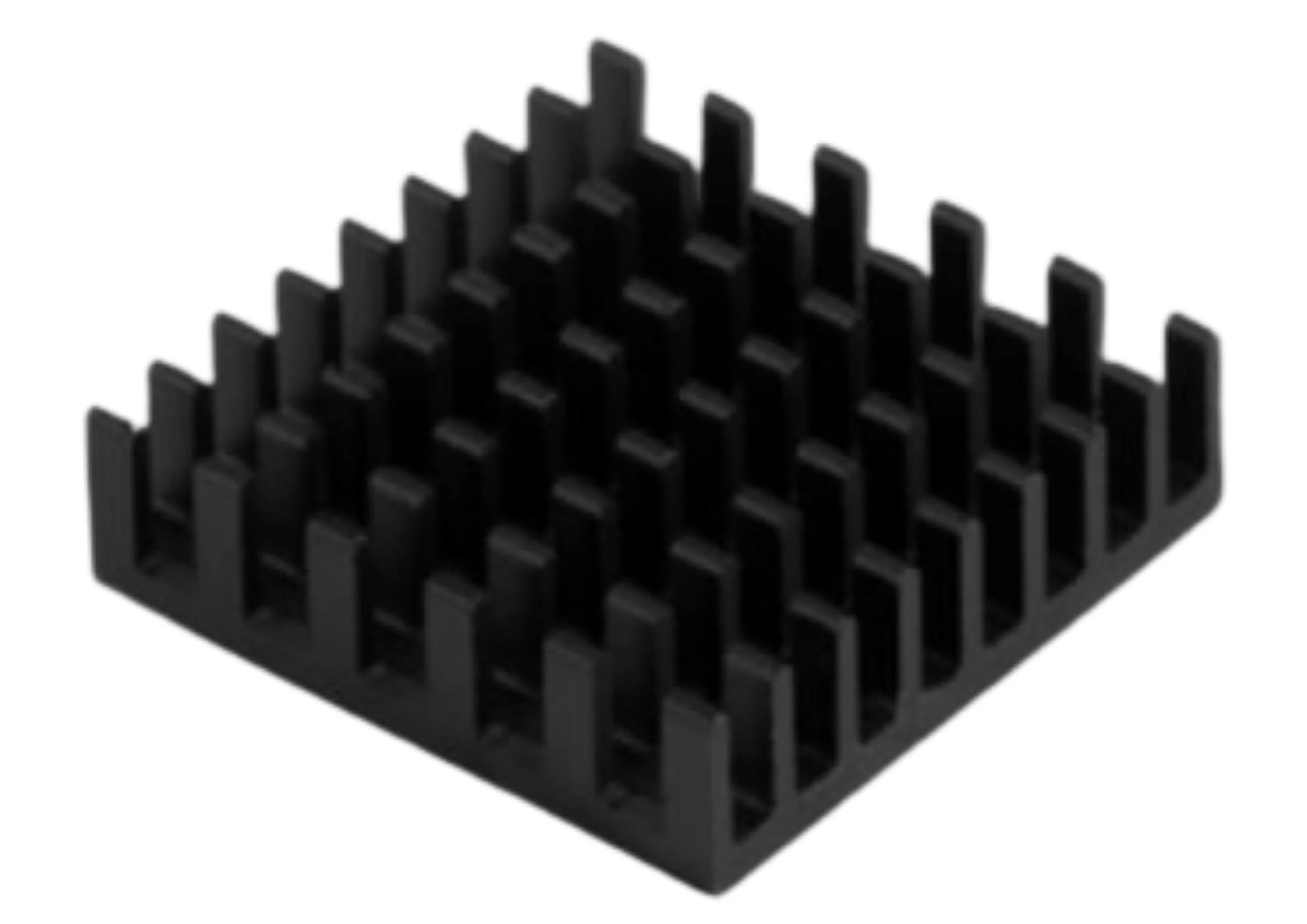

HSB08-212106
21 × 6 × 0.8 mm

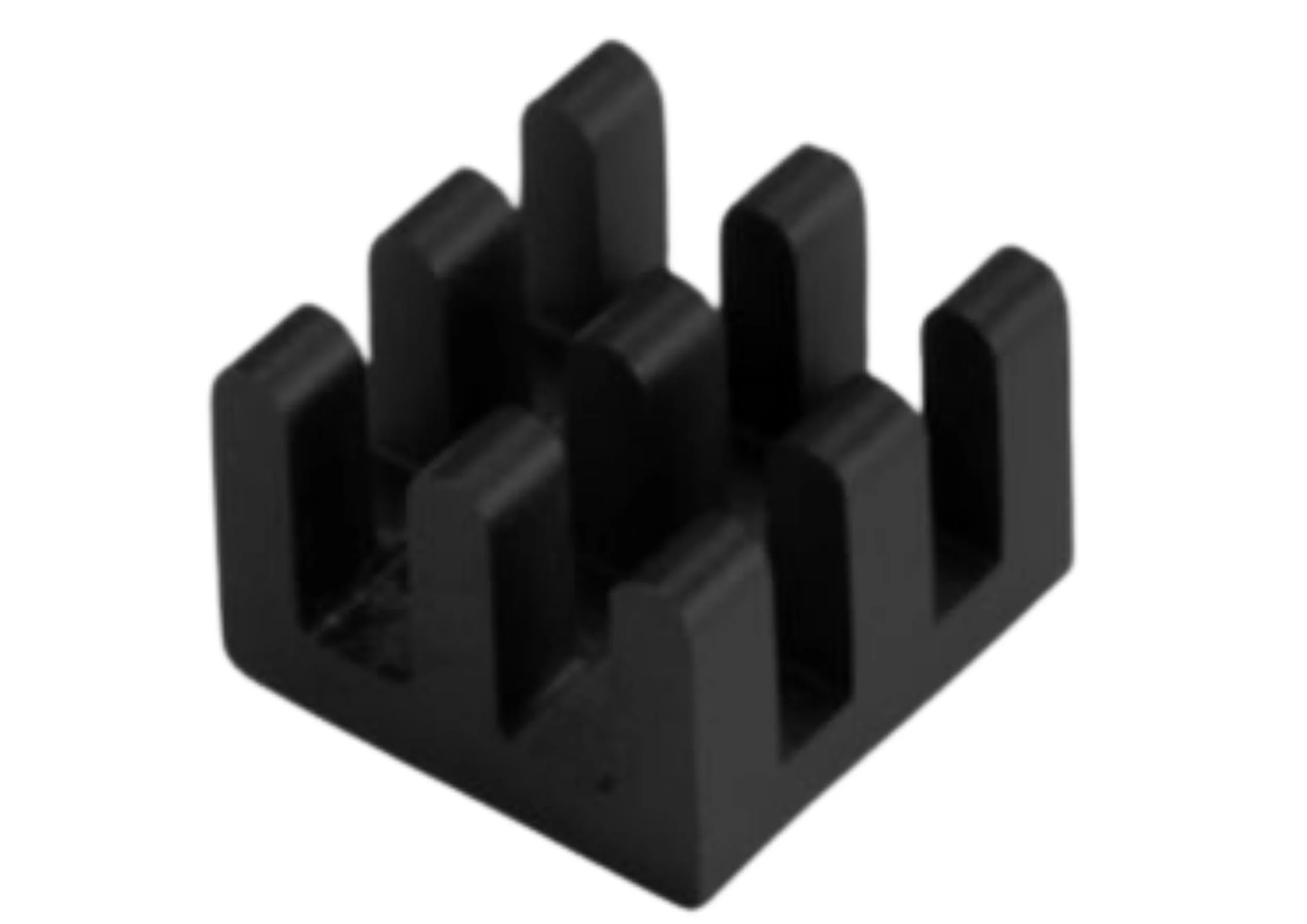

HSB02-101007
10 × 7 × 1.8 mm

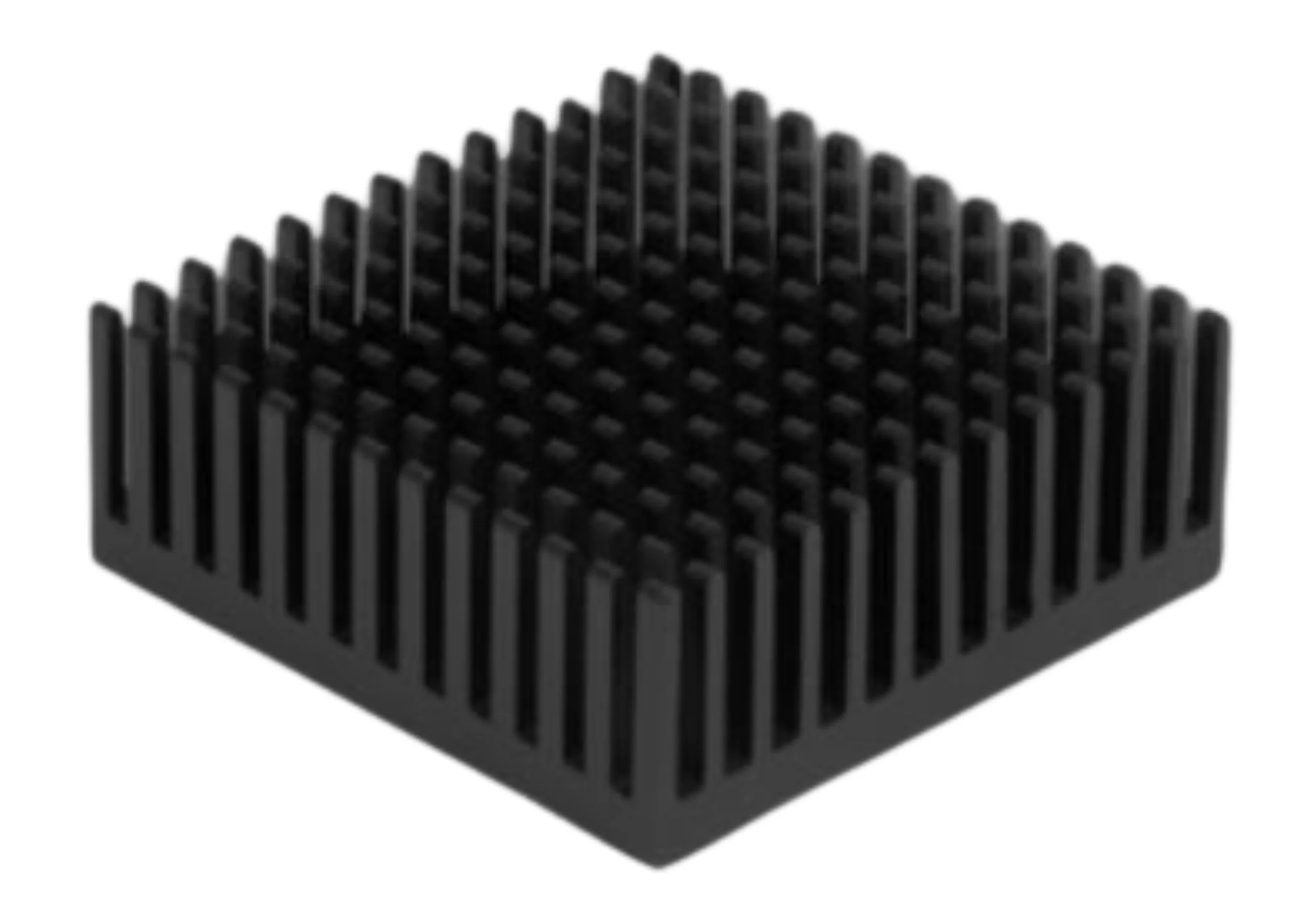

HSB27-434316
43.1 × 16.51 × 1.5 mm

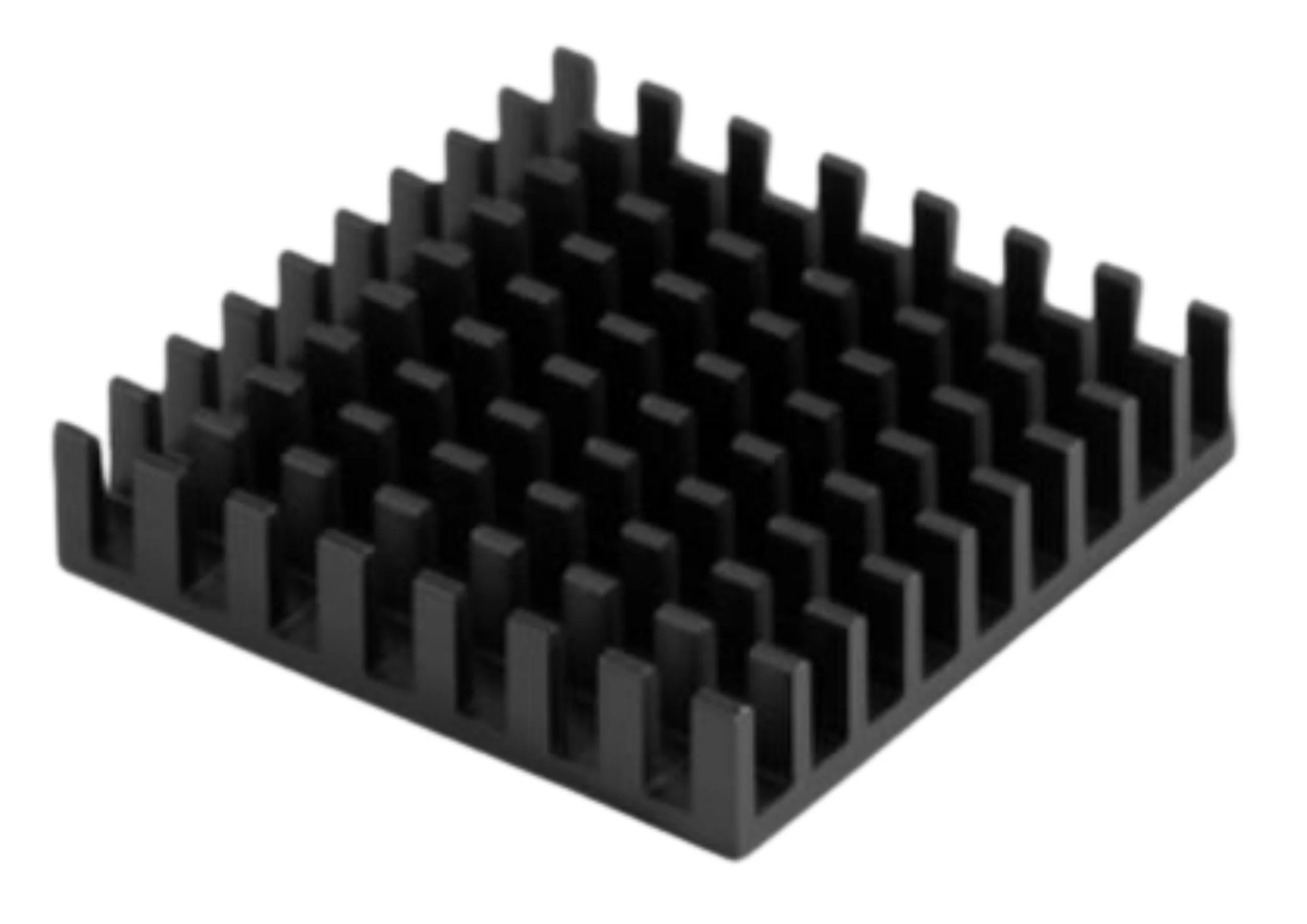

HSB10-232306
23 × 6 × 1.8 mm

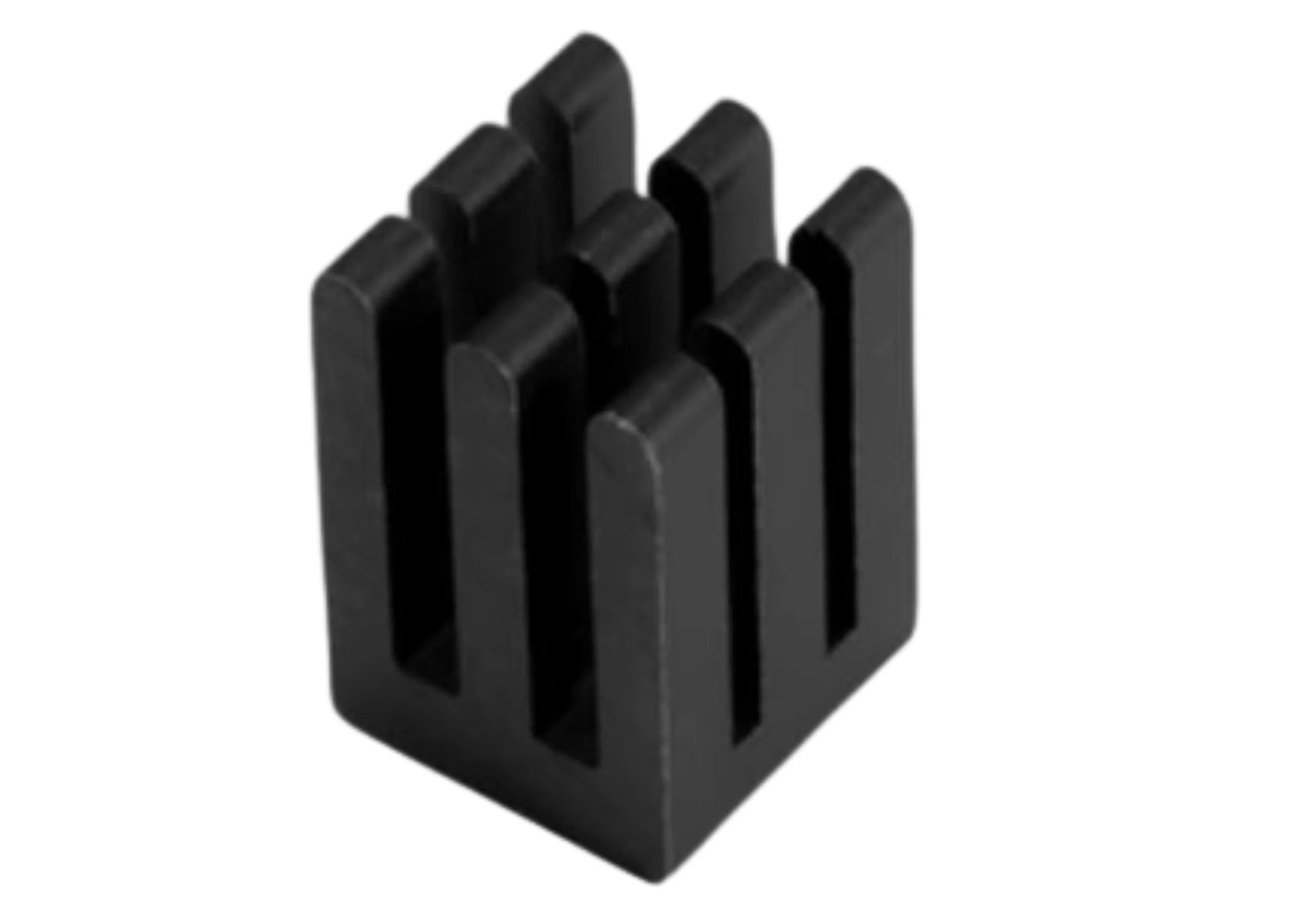

HSB03-121218
12 × 18 × 2.4 mm

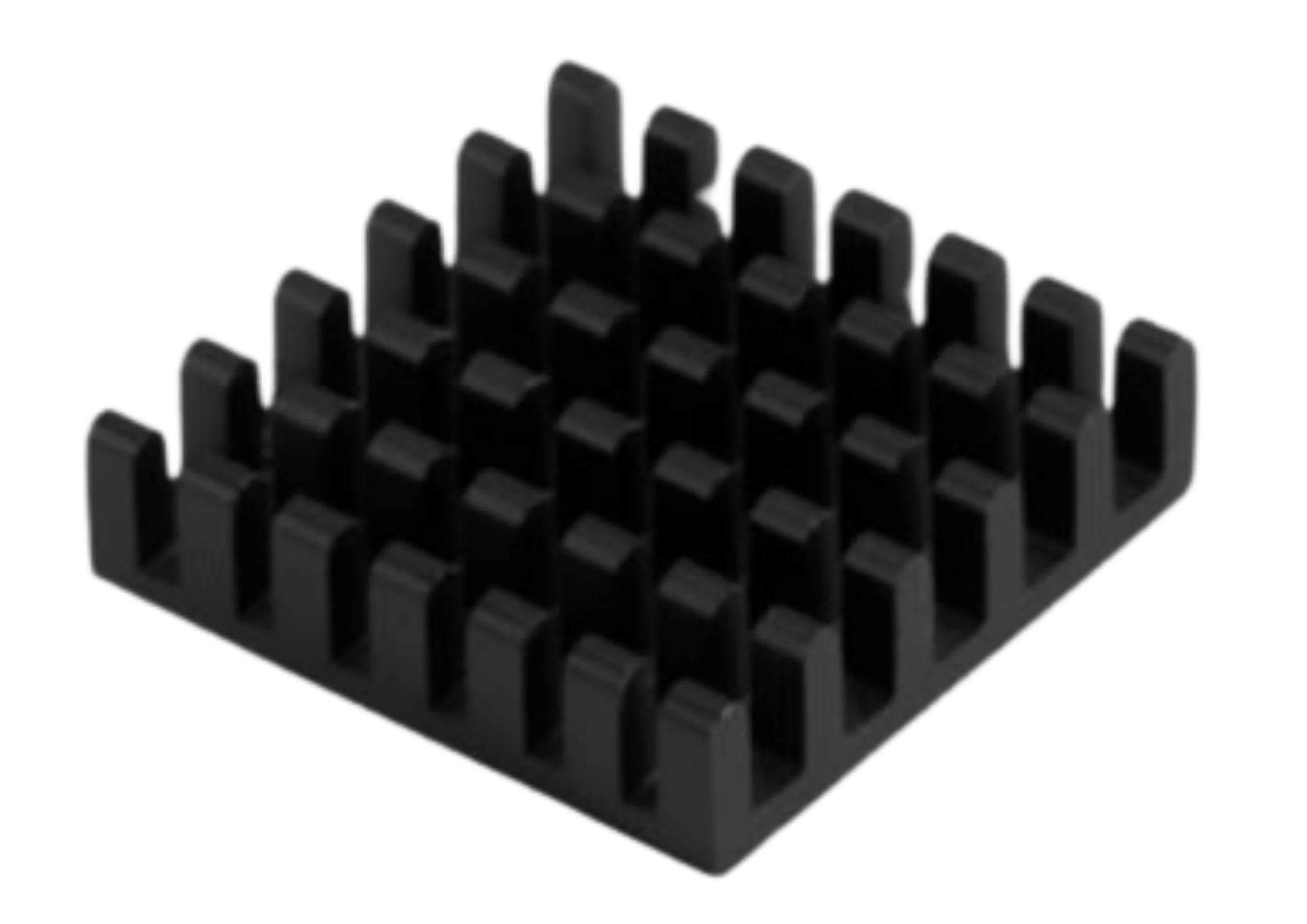

HSB12-272706
27 × 6 × 0.9 mm

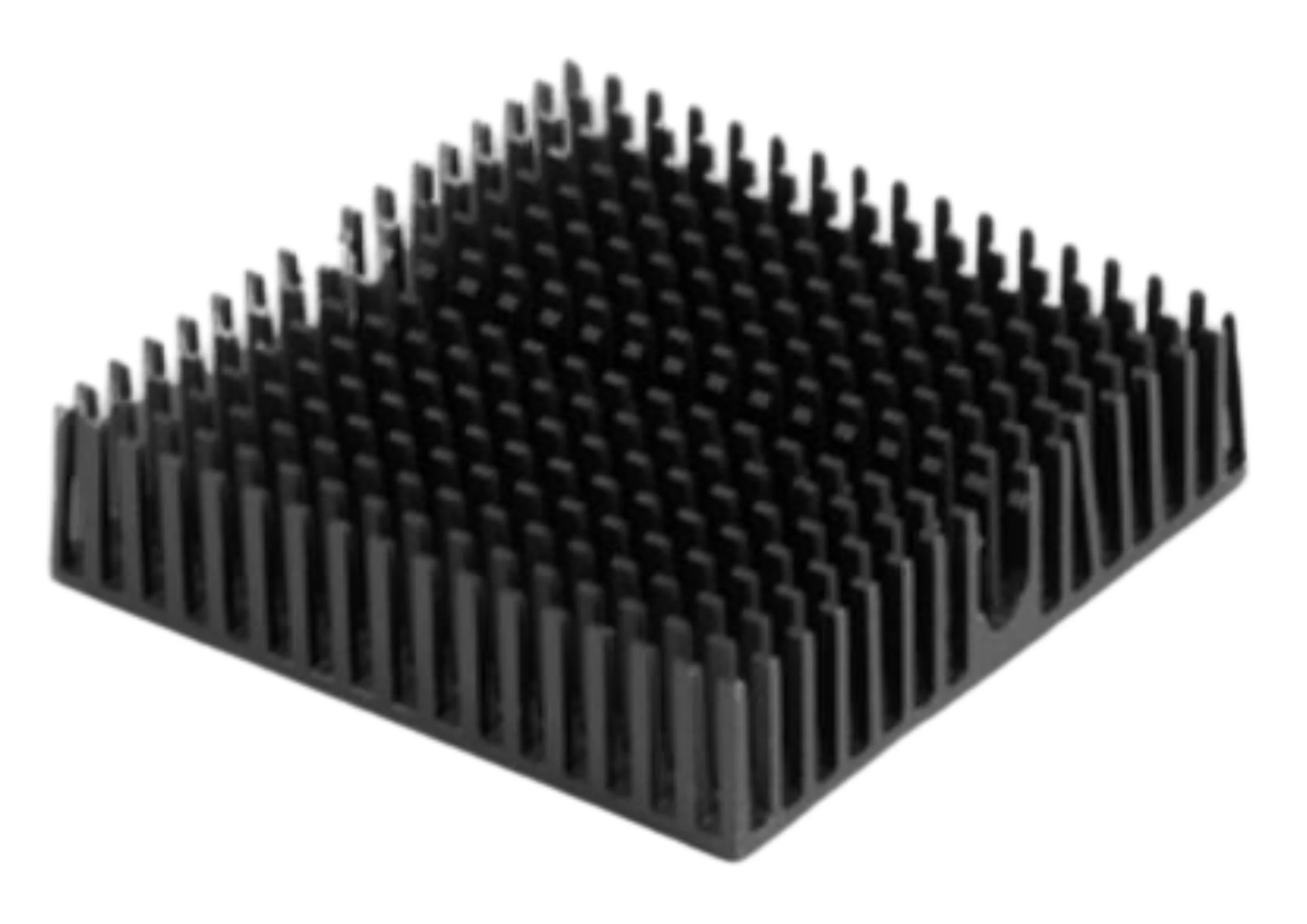

HSB14-353518
40 × 10 × 0.9 mm

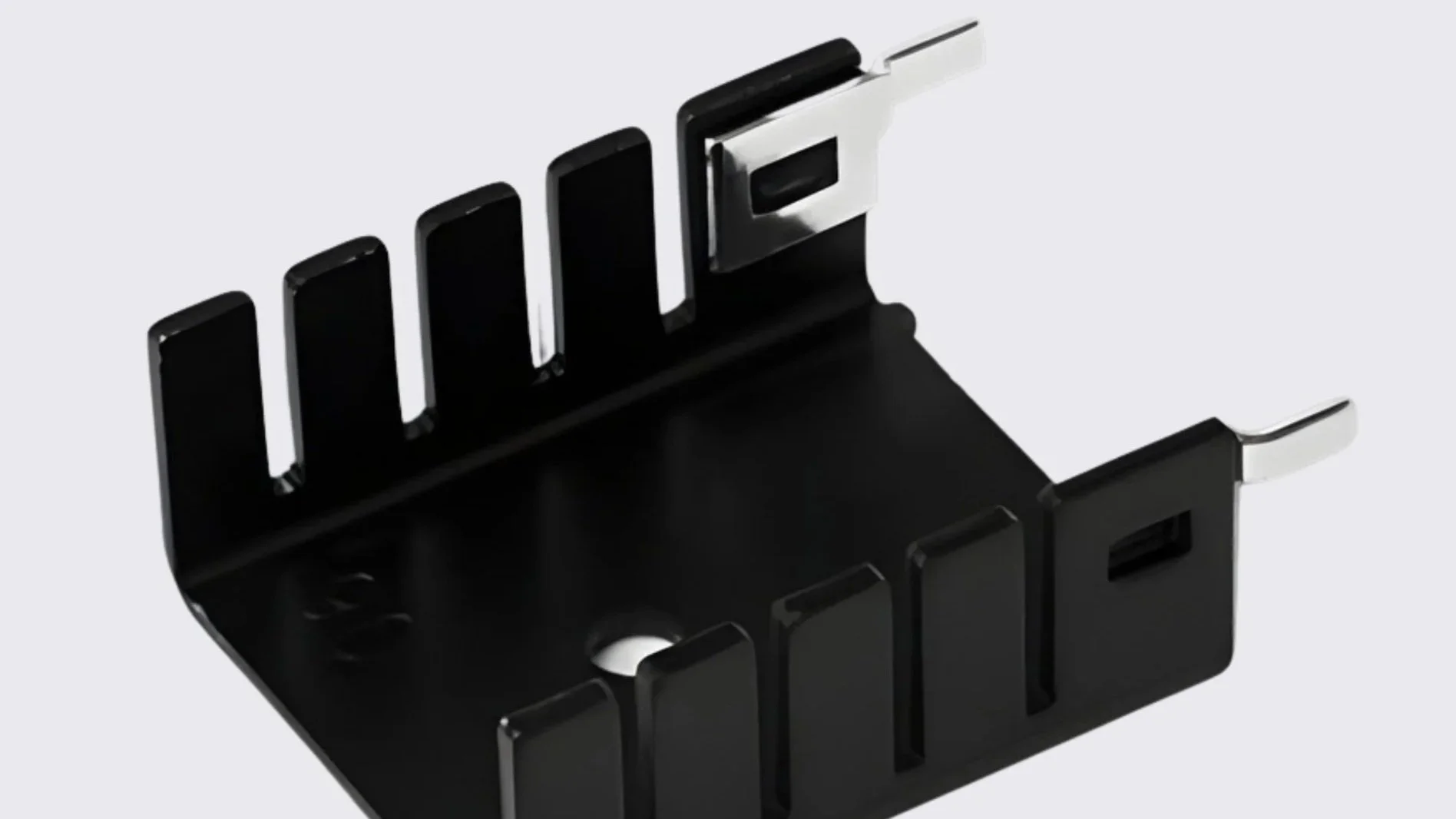

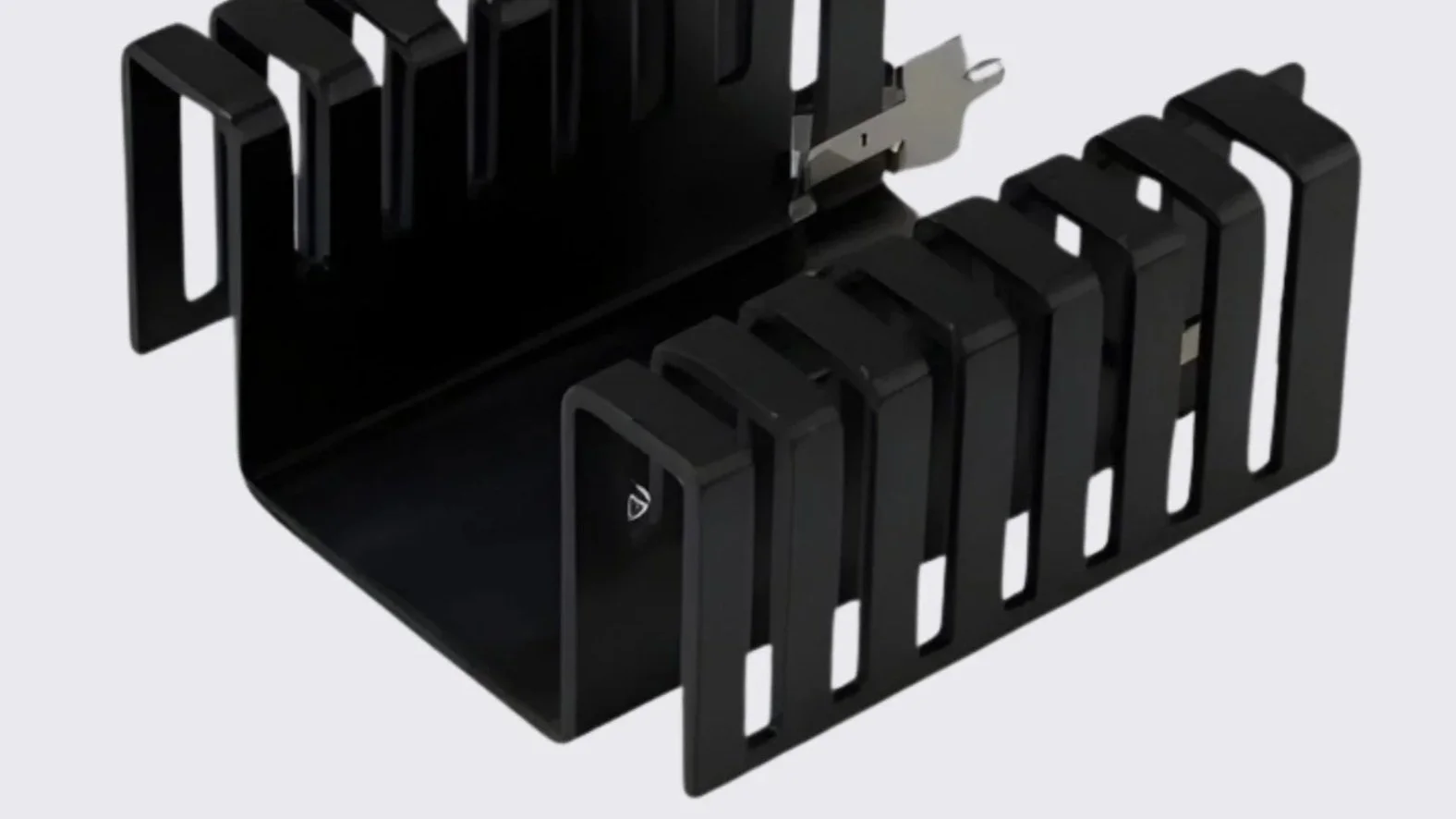

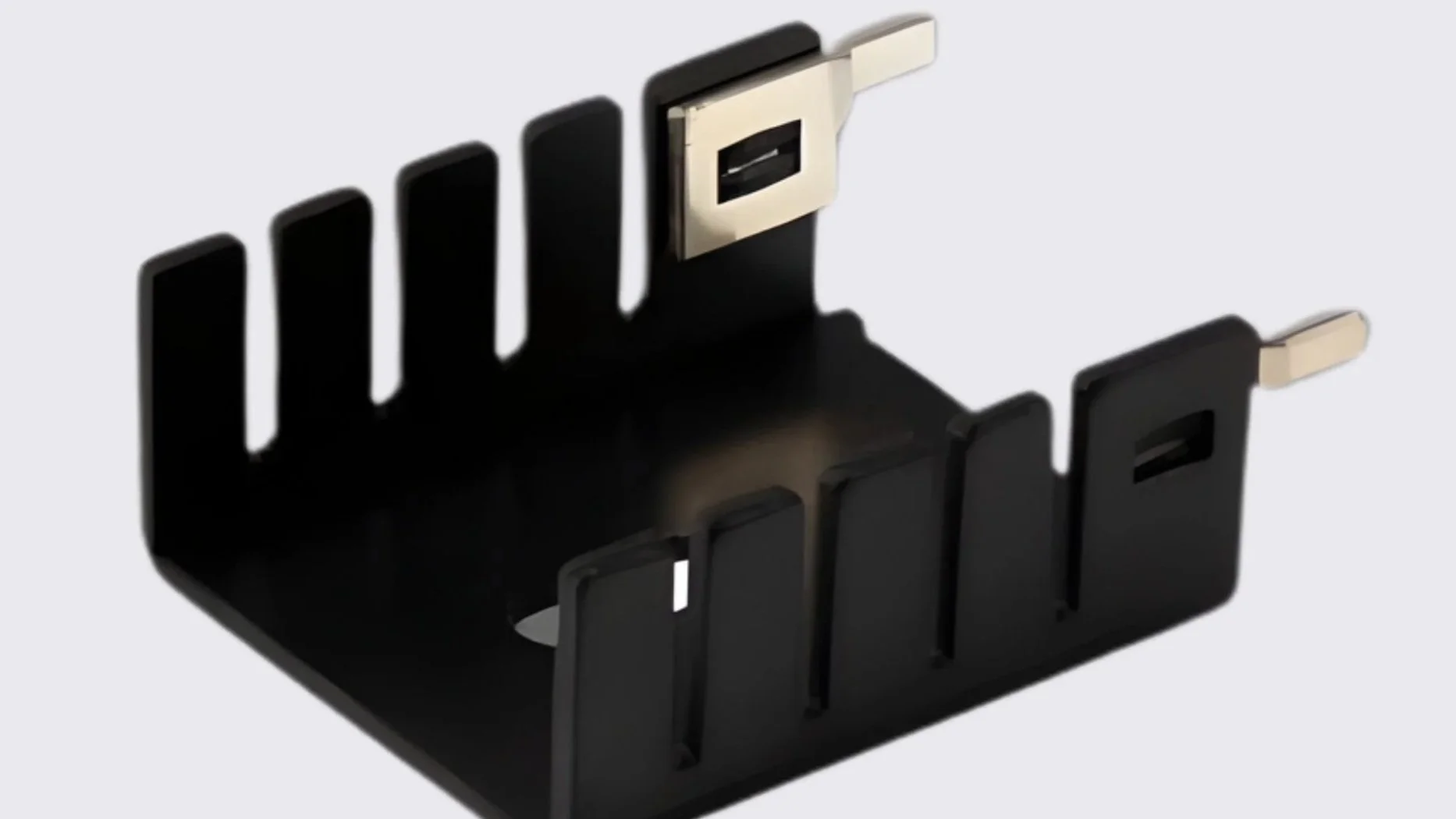

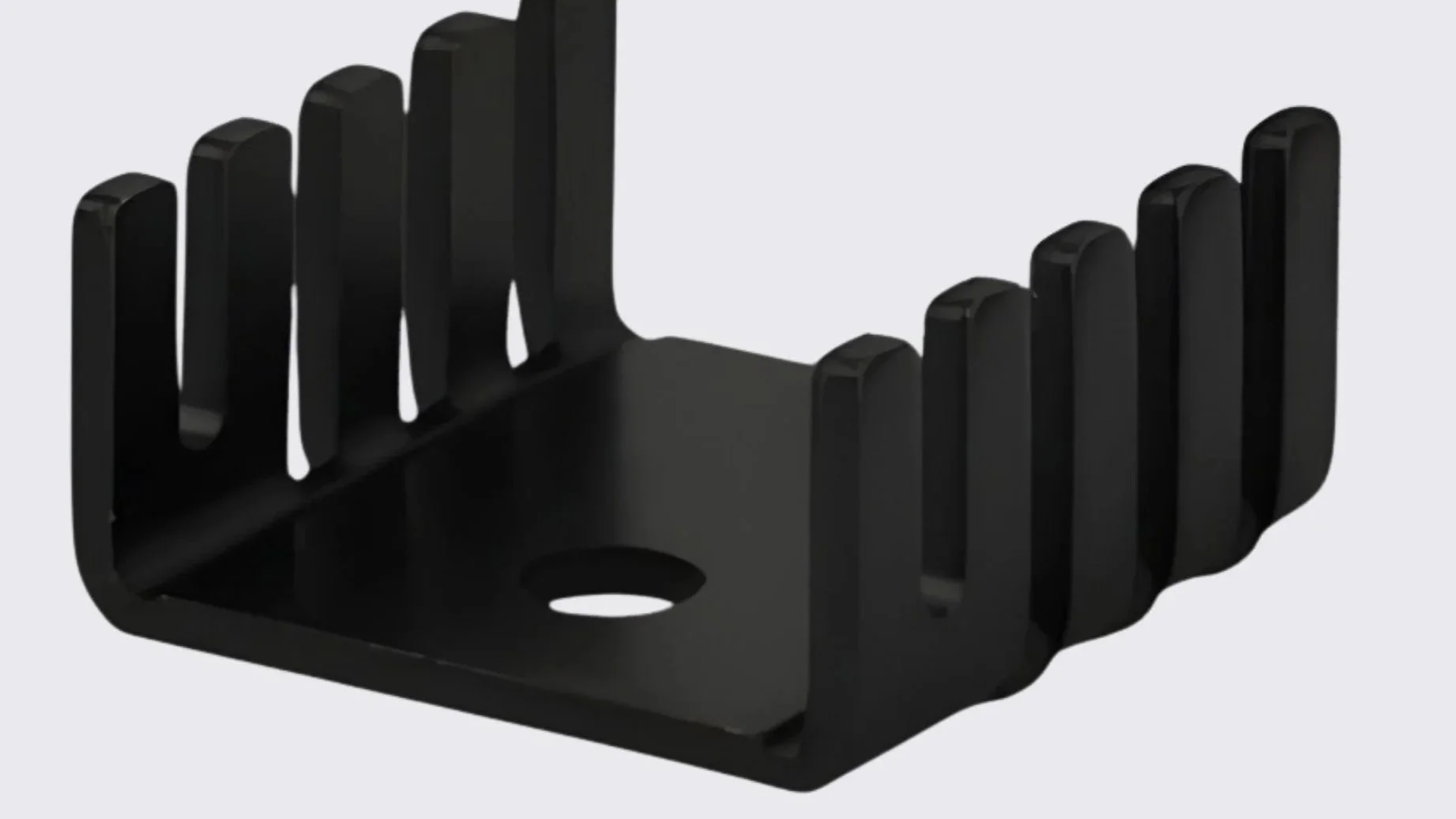

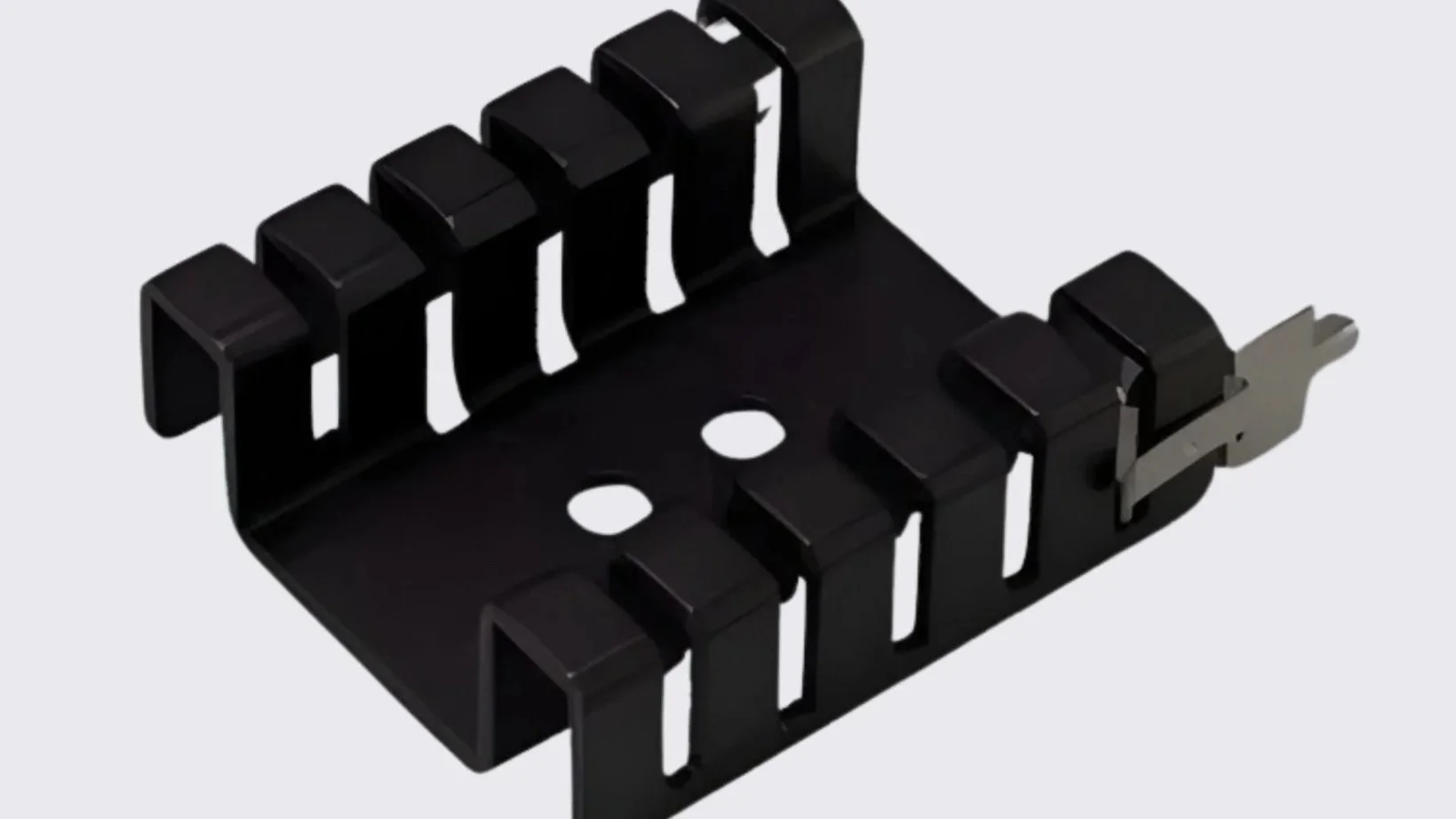

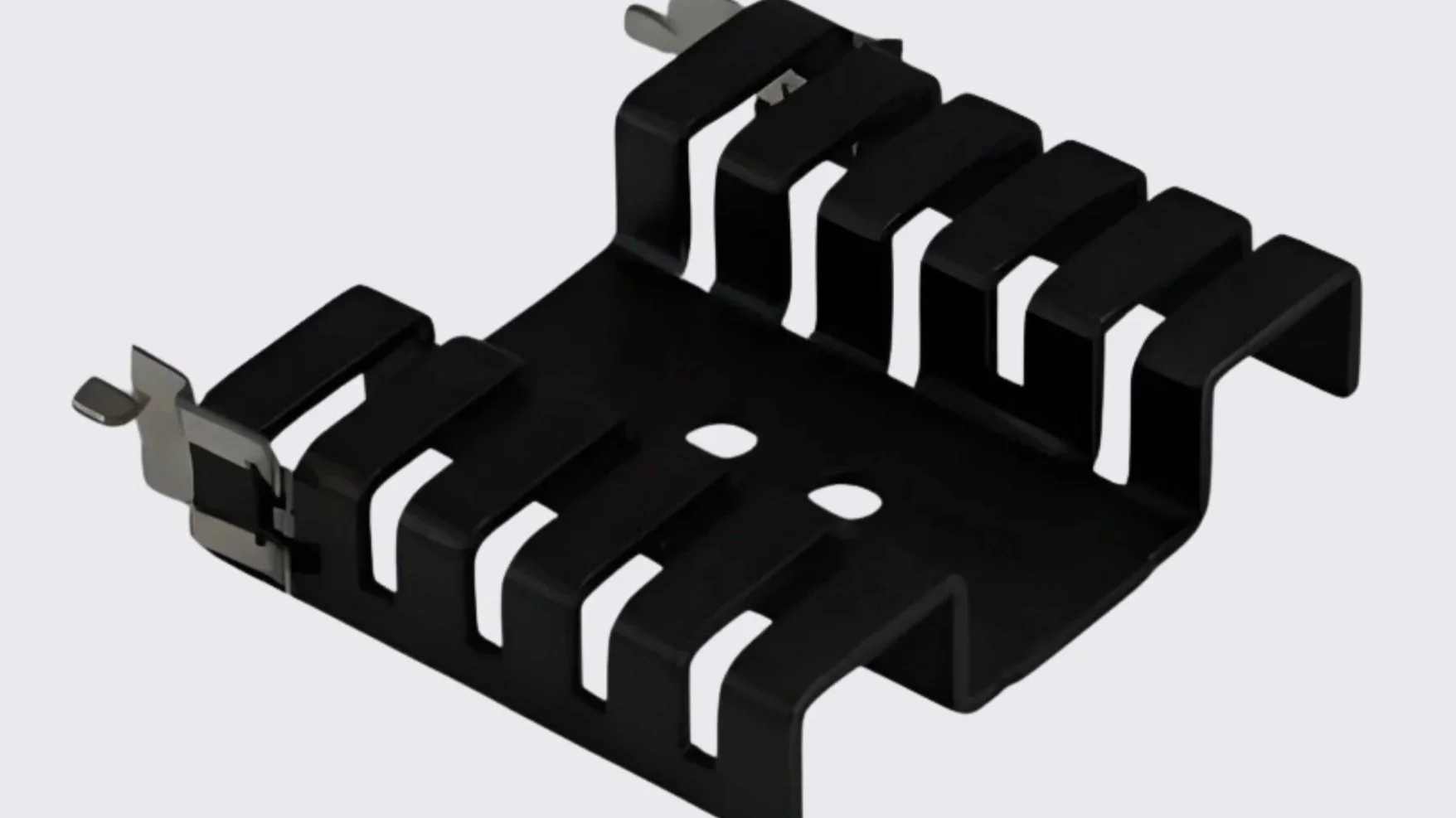

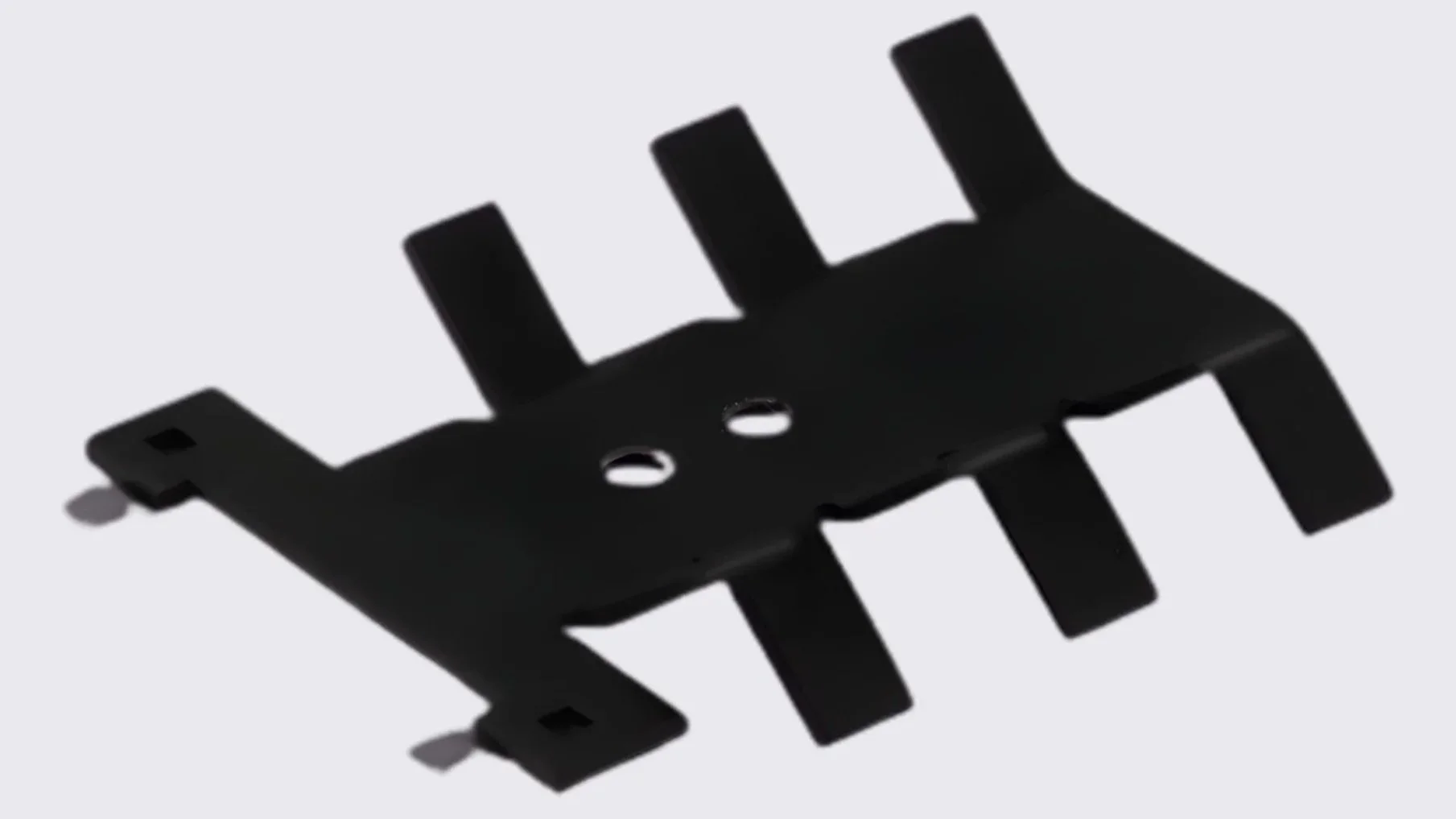

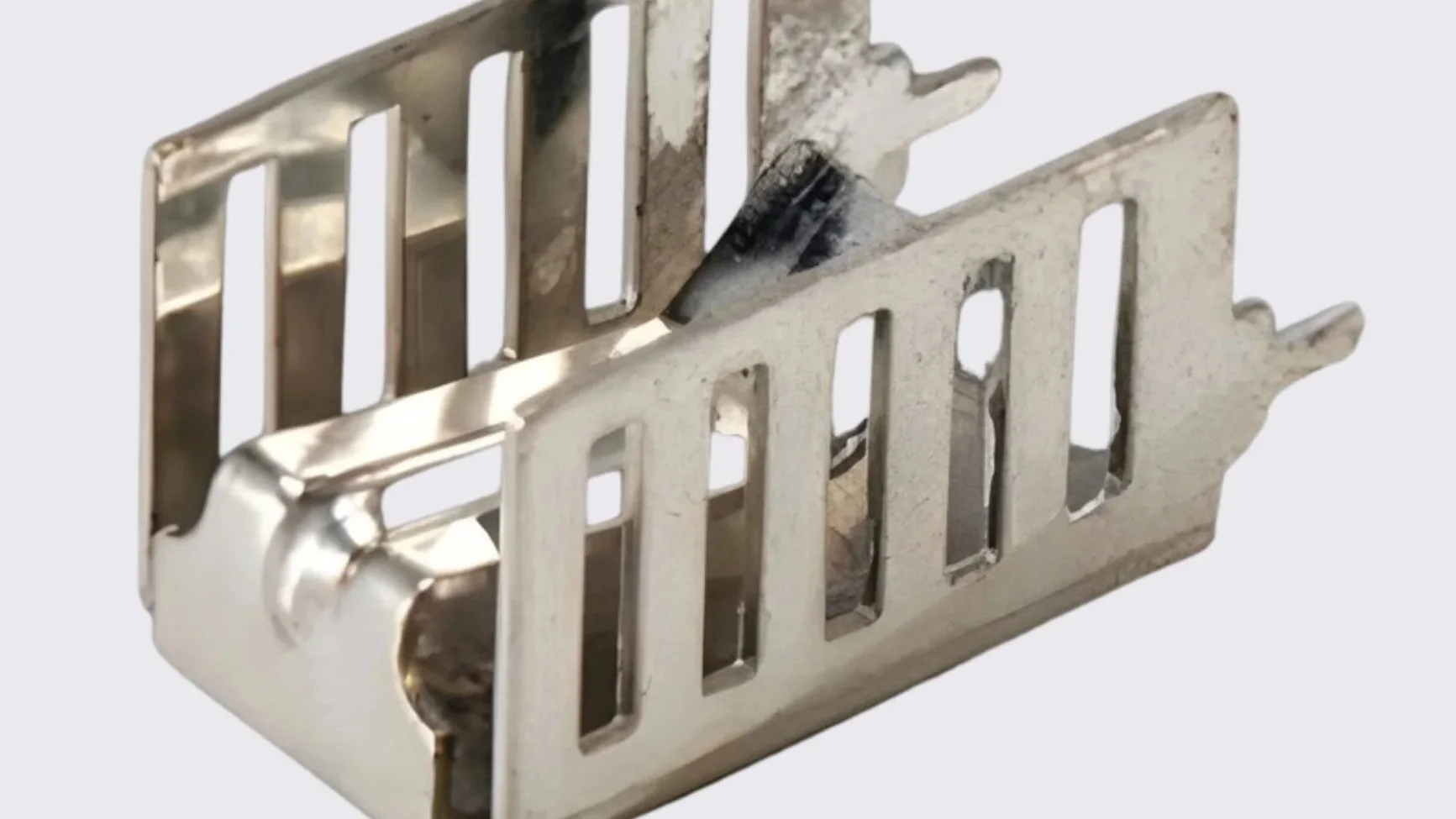

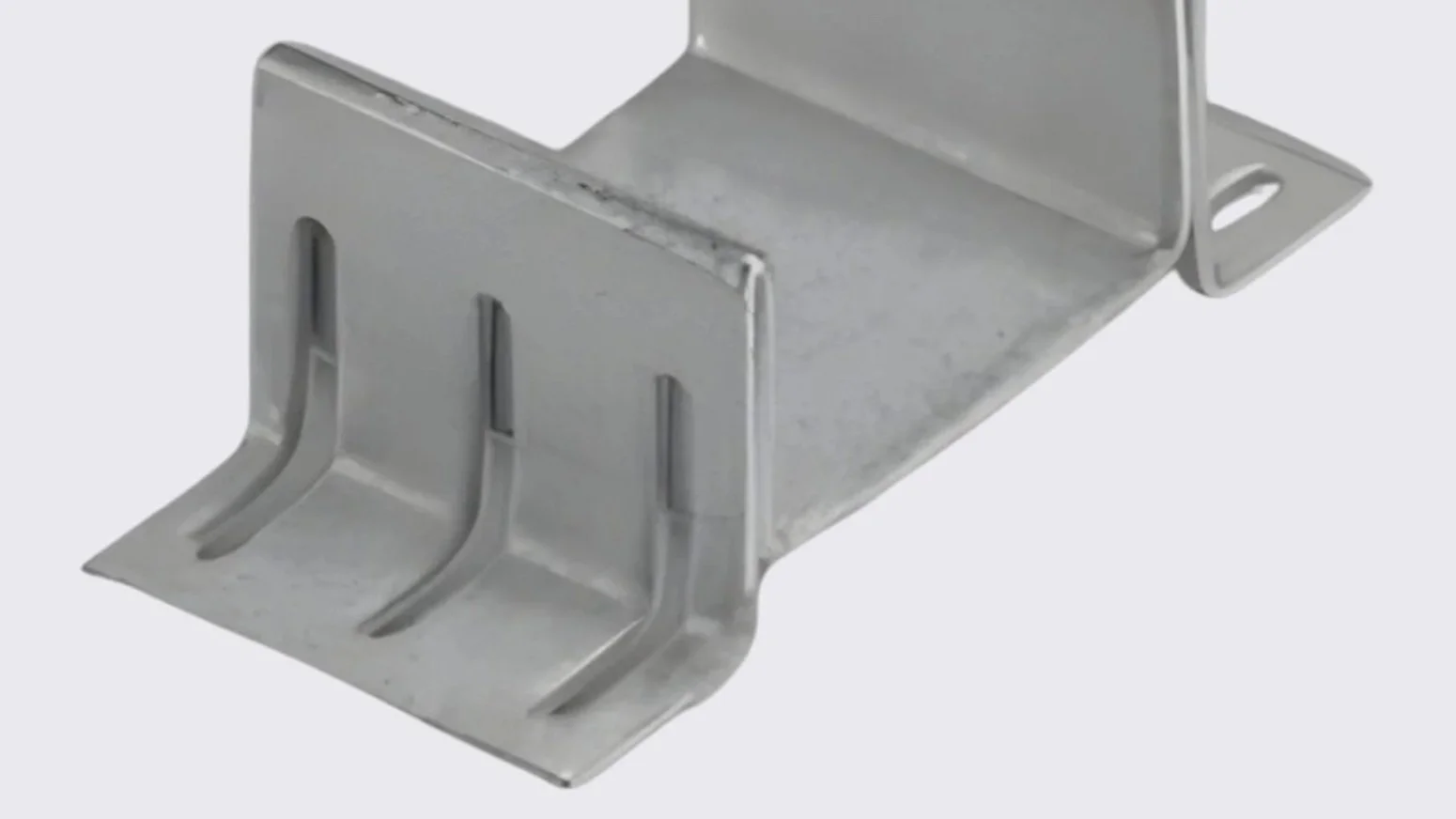

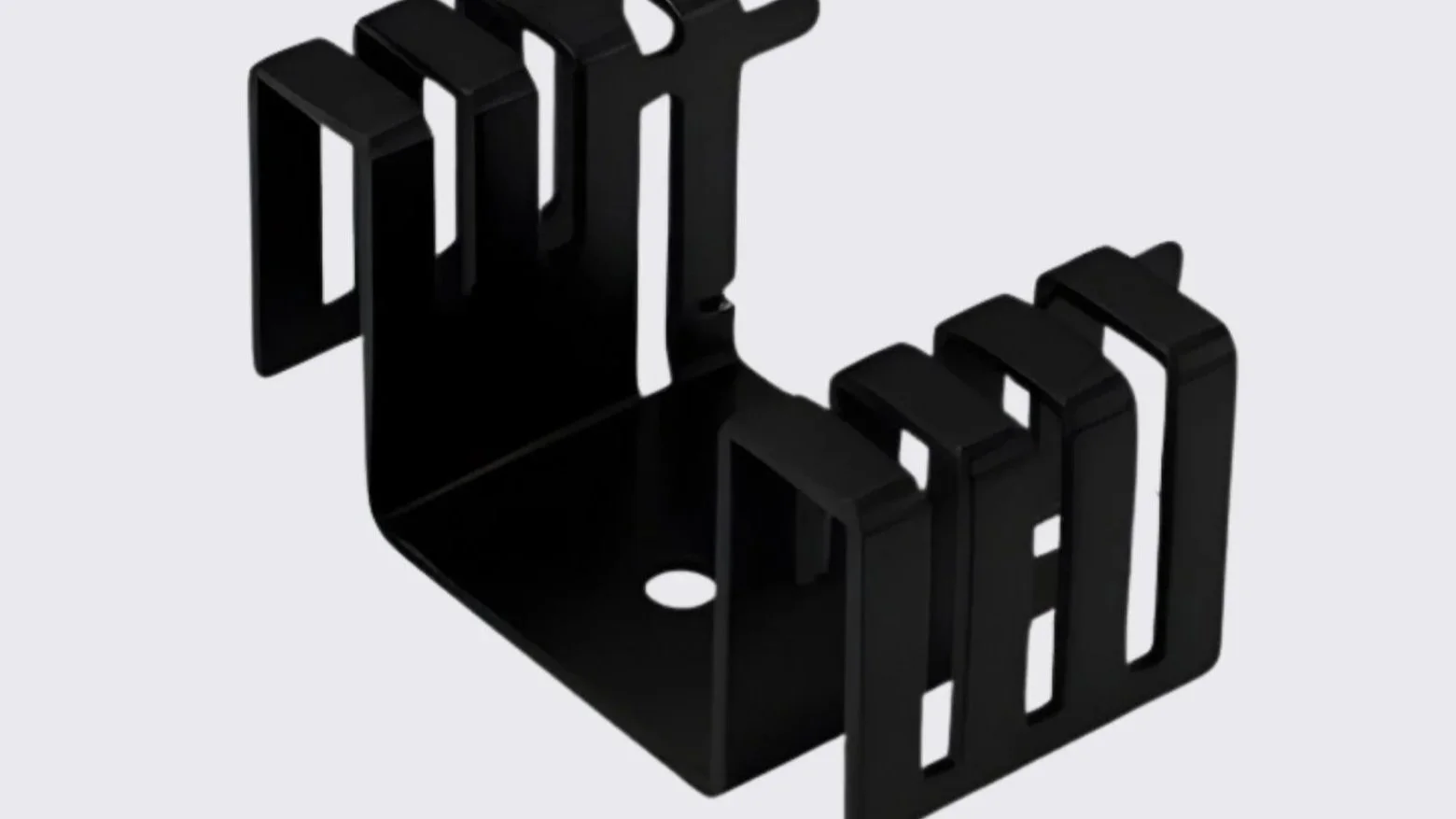

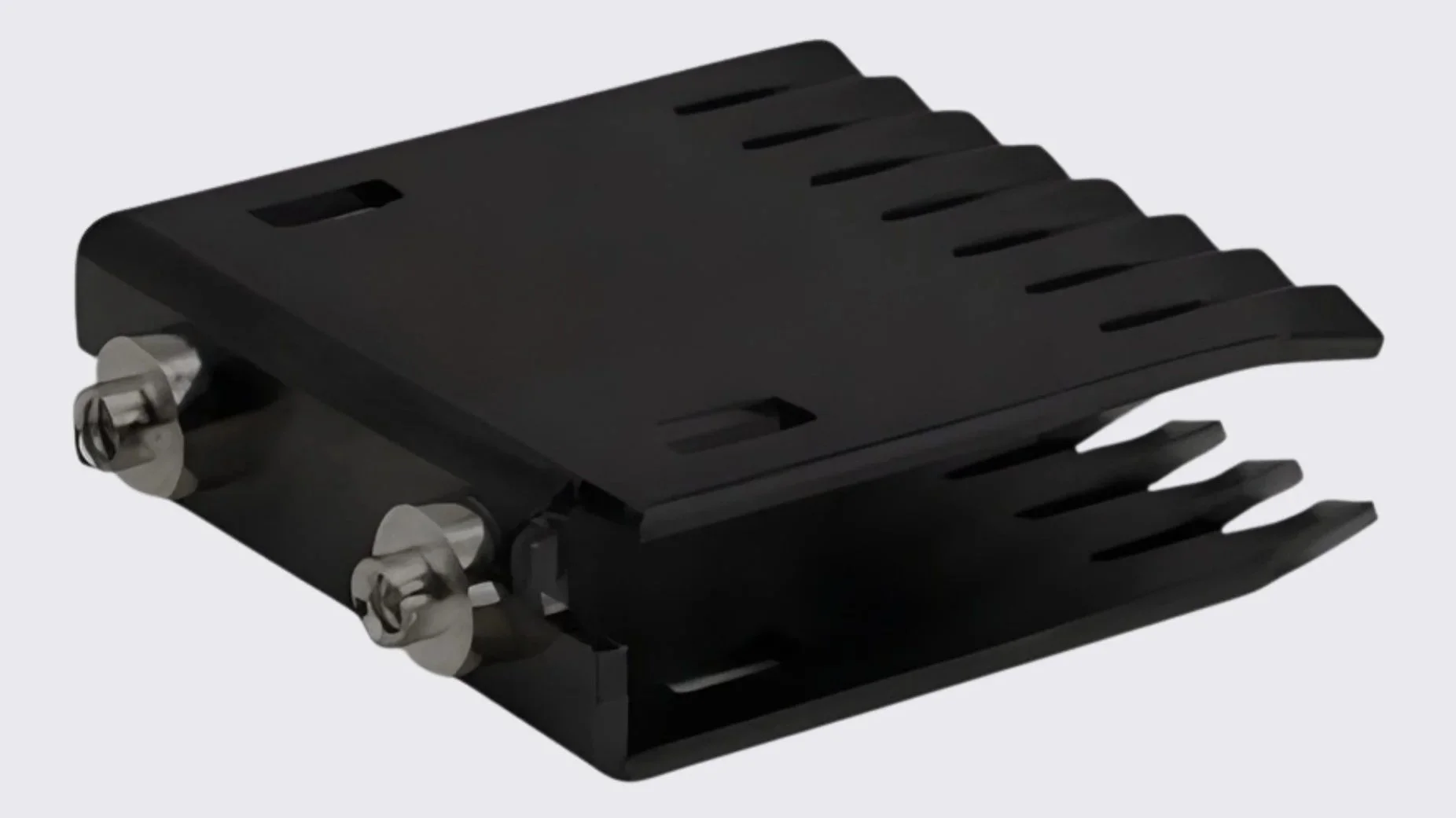

STANZ-KÜHLKÖRPER / nebst Standard auch kundenspezifisch

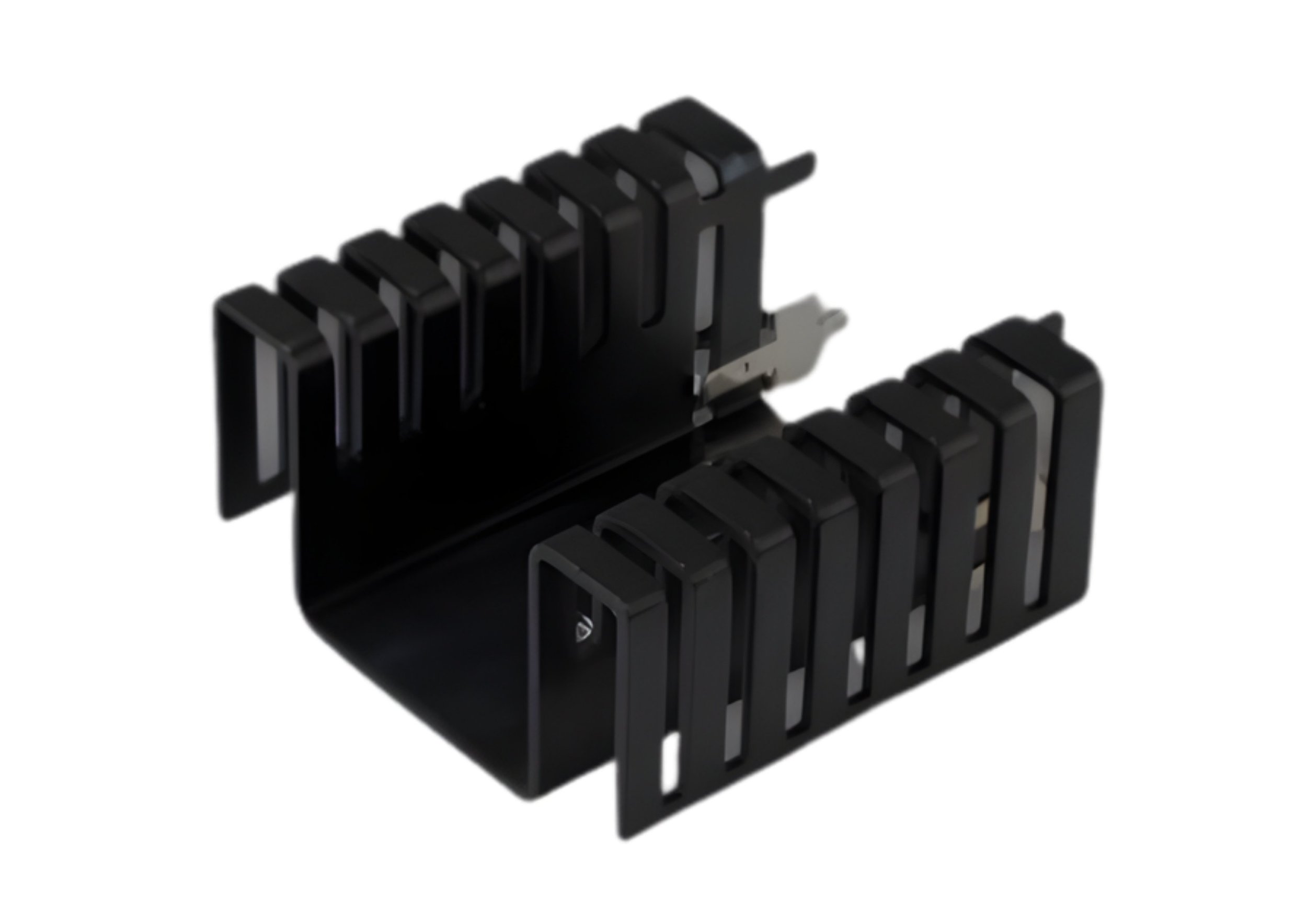

HSS01-B20-CP
26.67 × 24.13 × 48.26 mm

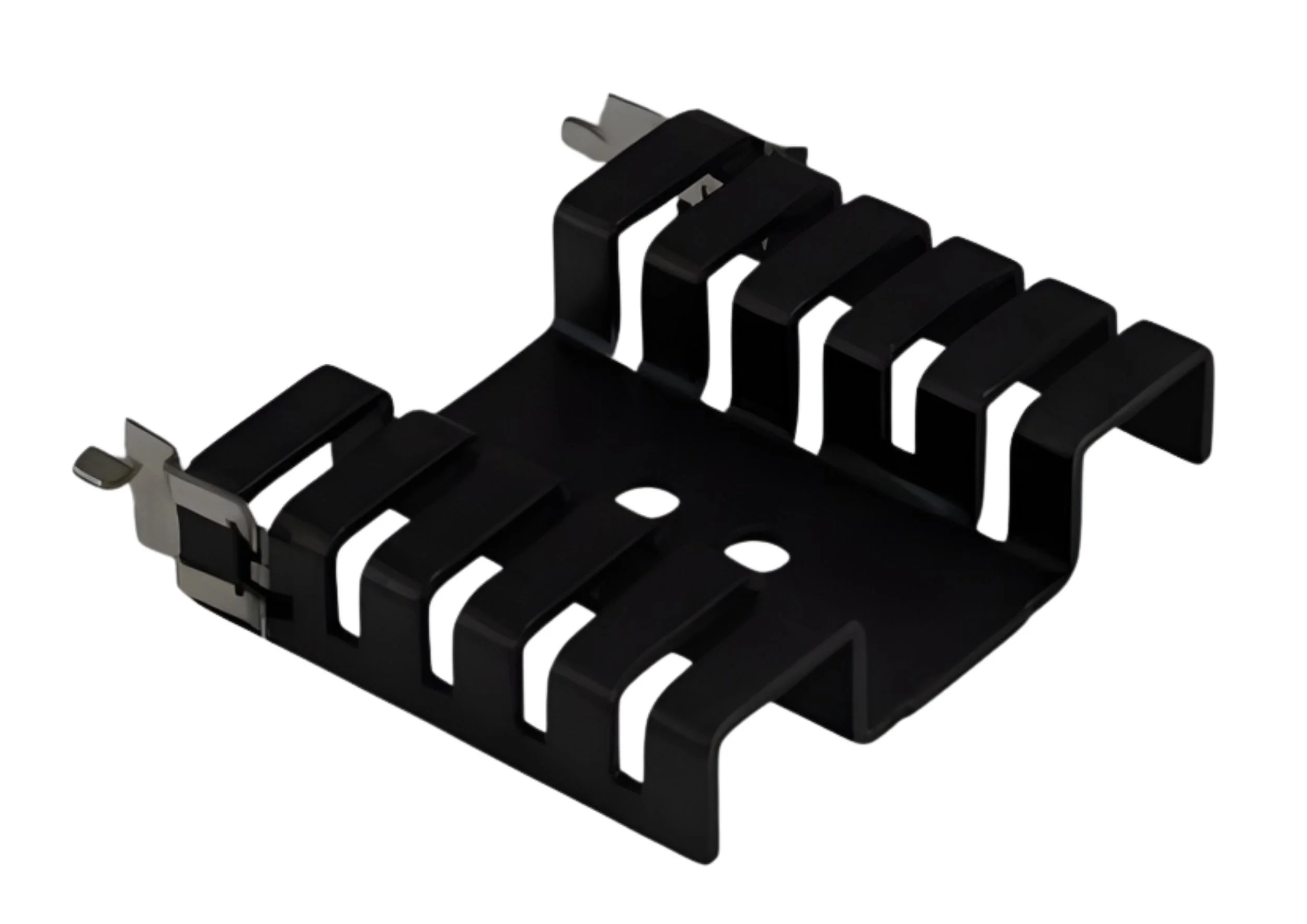

HSS04-B20-P318
17.78 × 9.65 × 44.45 mm

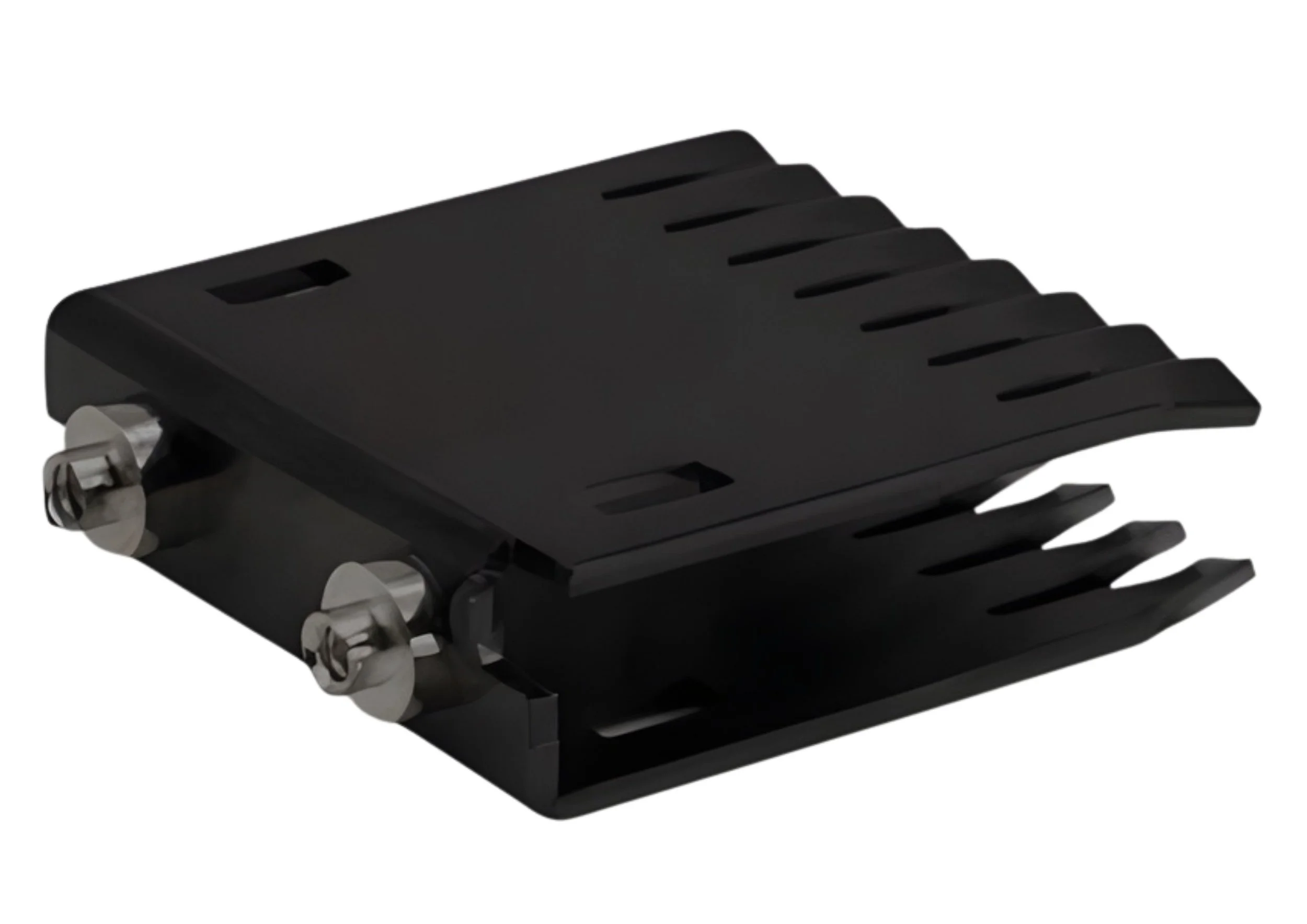

HSS08-B18-CP
44.45 × 45.6 × 12.5 mm

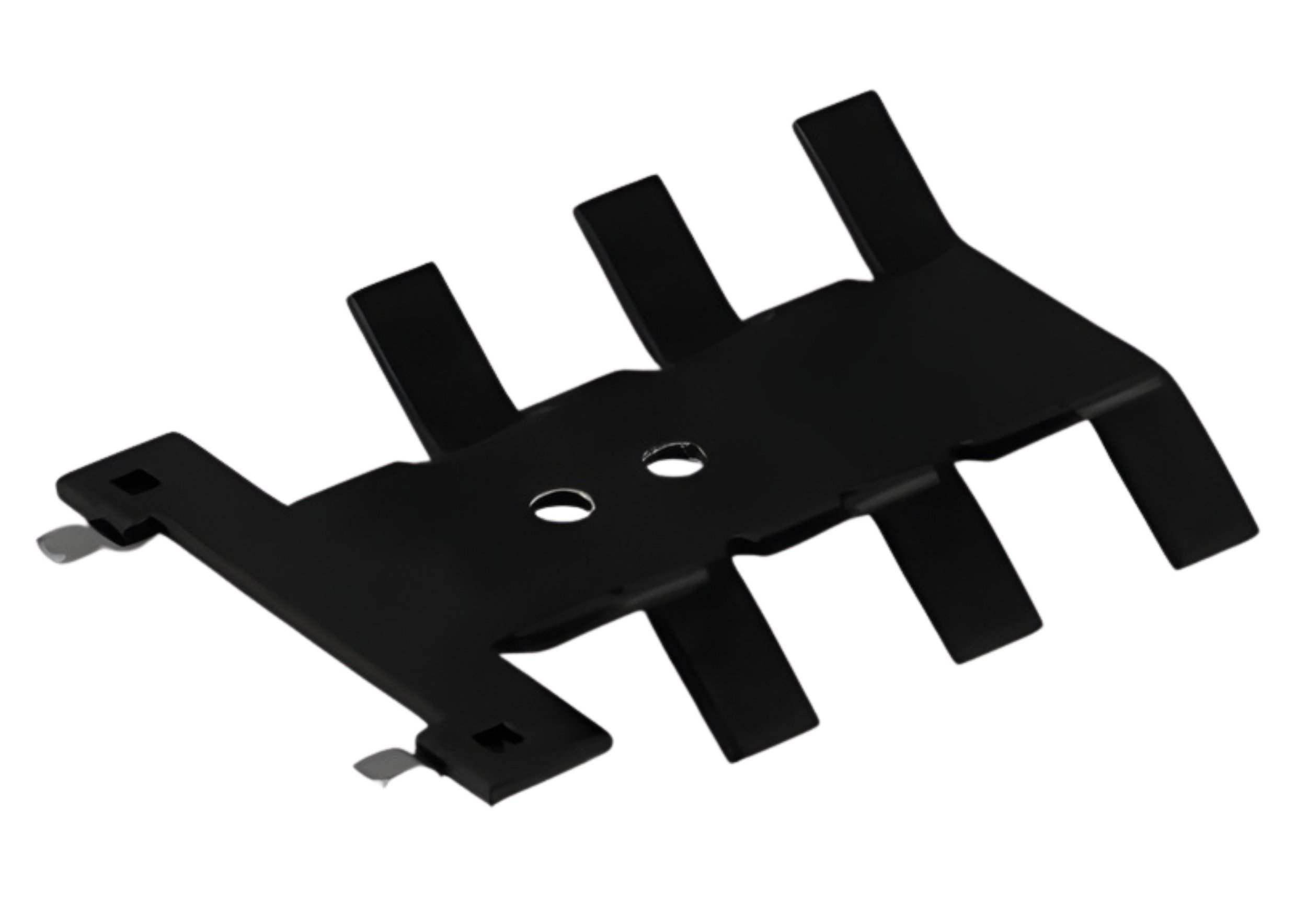

HSS11-B20-P38
50.8 × 35 × 12.7 mm

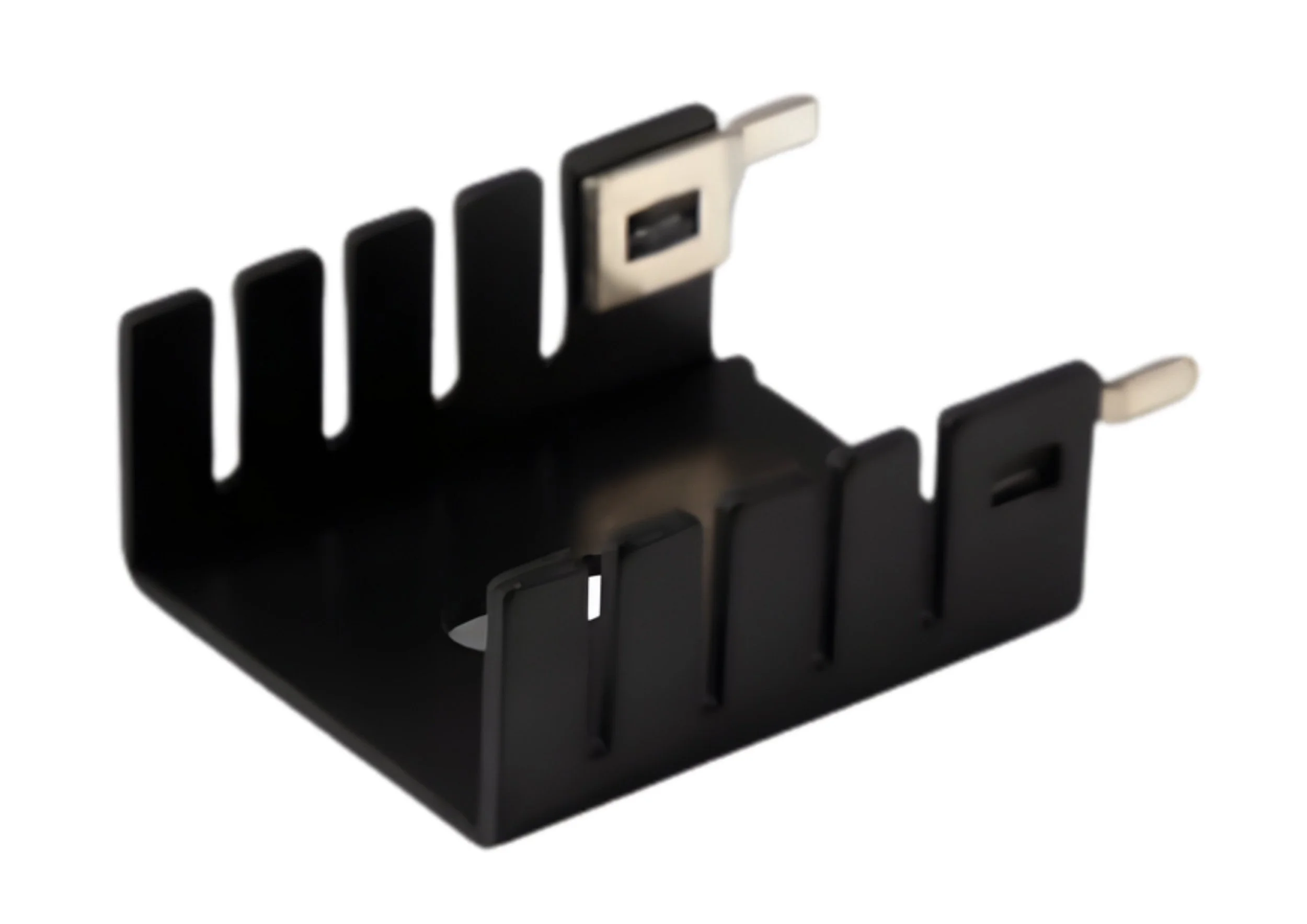

HSS09-B20-P431
29.97 × 25.4 12.7 mm

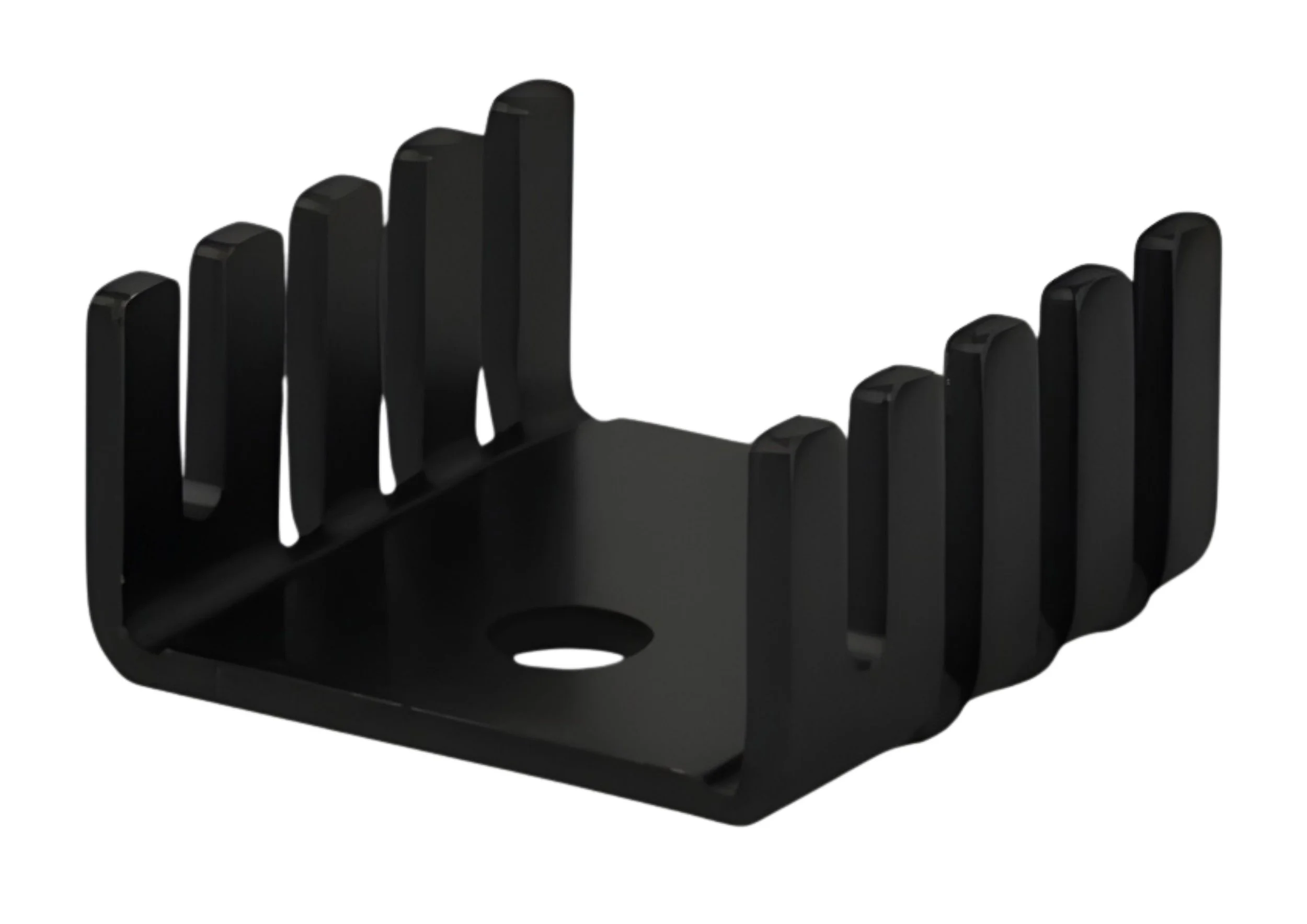

HSS-B20-NP-06
19 × 19 × 9.52 mm

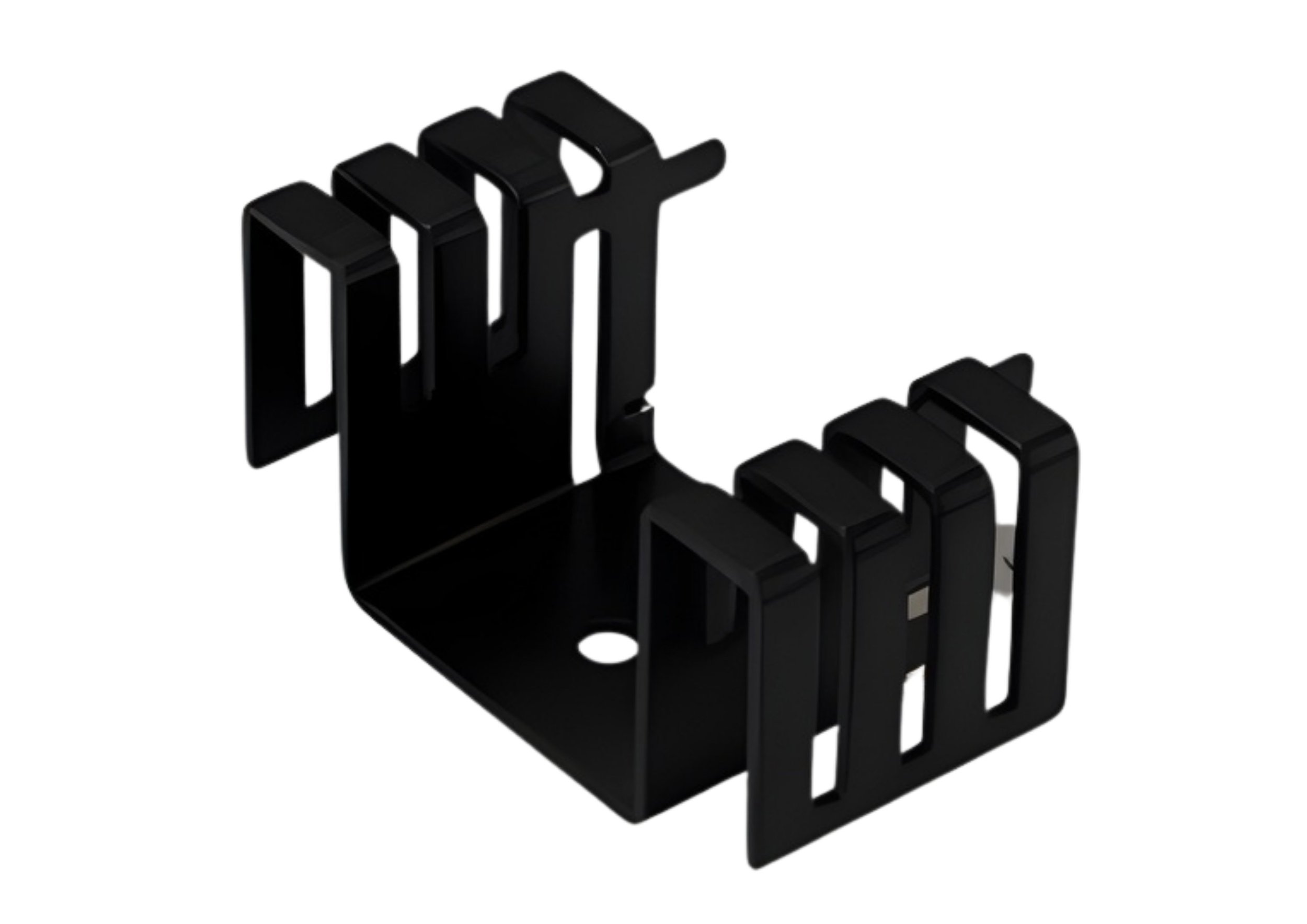

HSS02-B20-P318
26.67 × 24.13 × 48.26 mm

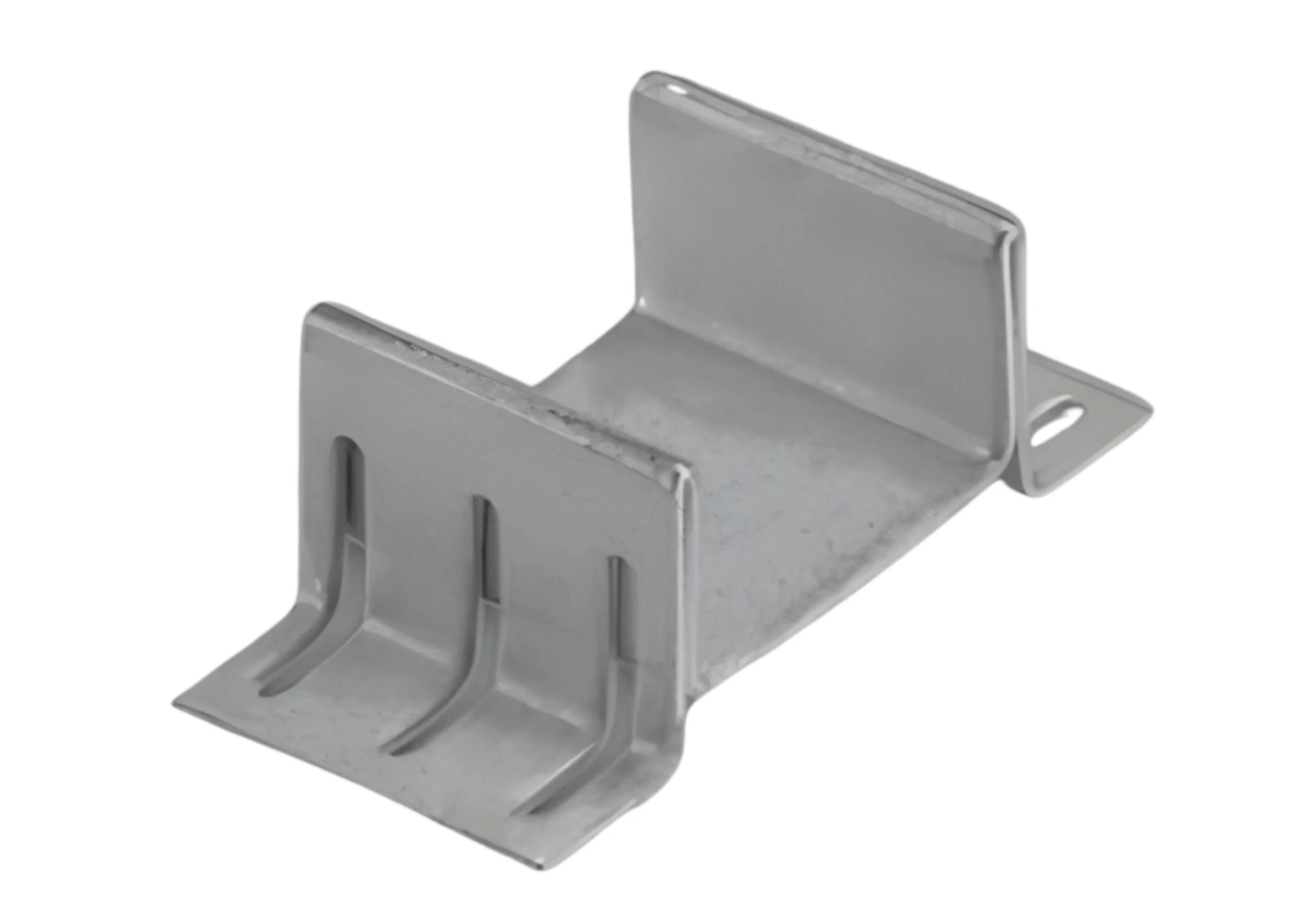

HSS05-C20-SMT-TR
12.7 × 7.35 × 26.2 mm

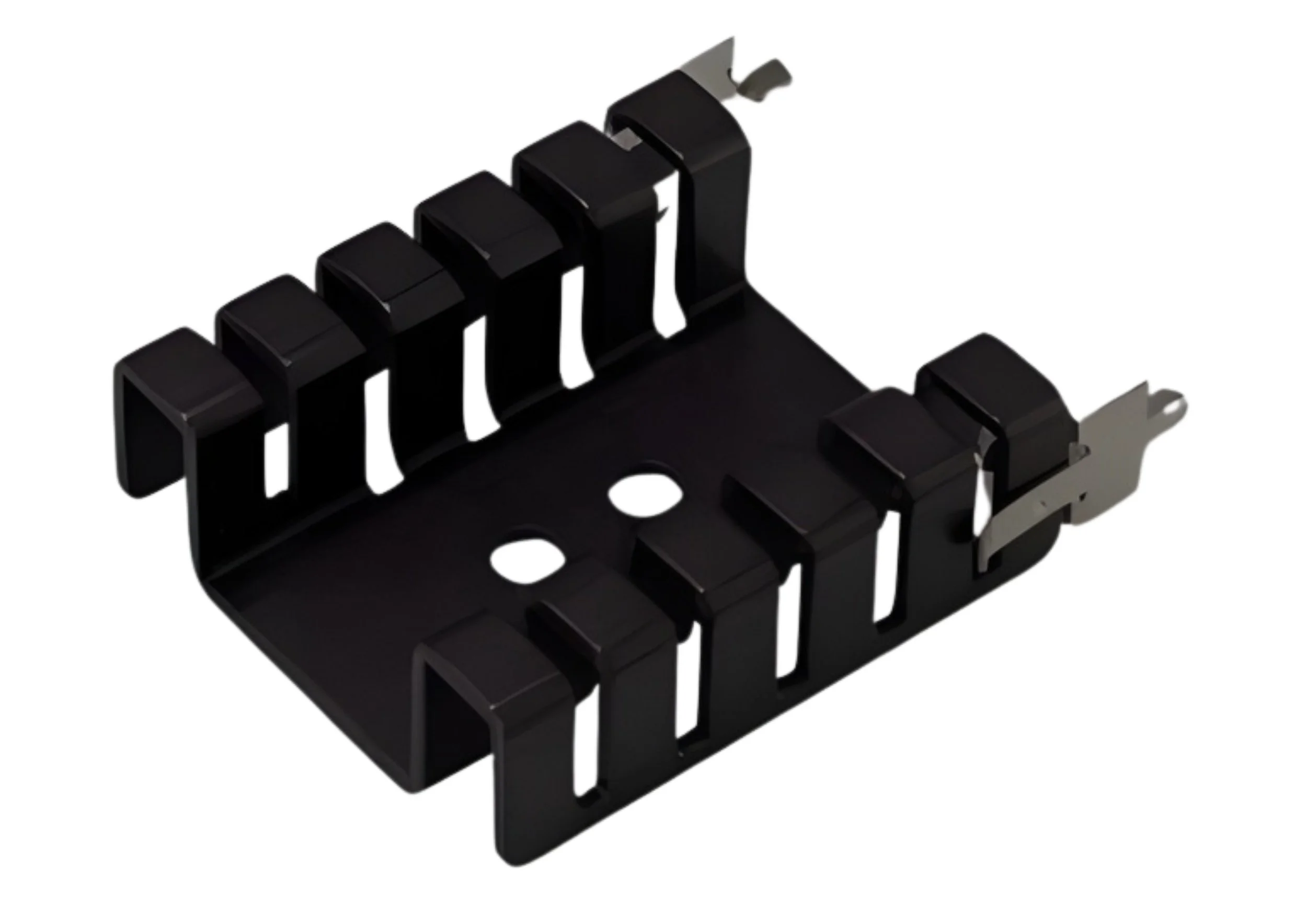

HSS03-B20-P318
17.78 × 11.94 × 33.02 mm

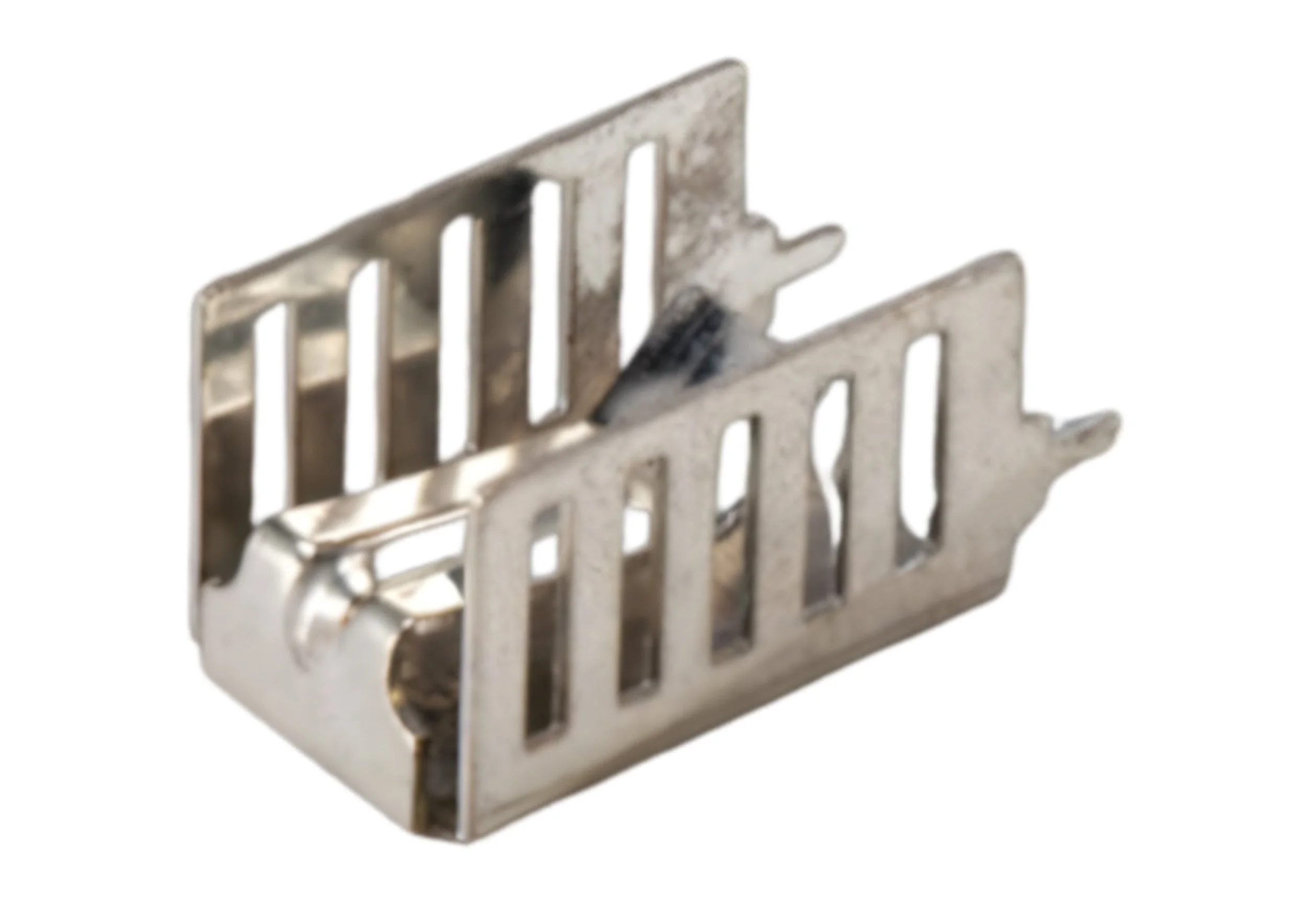

HSS07-C20-P274
21.66 × 13.08 × 13.21 mm

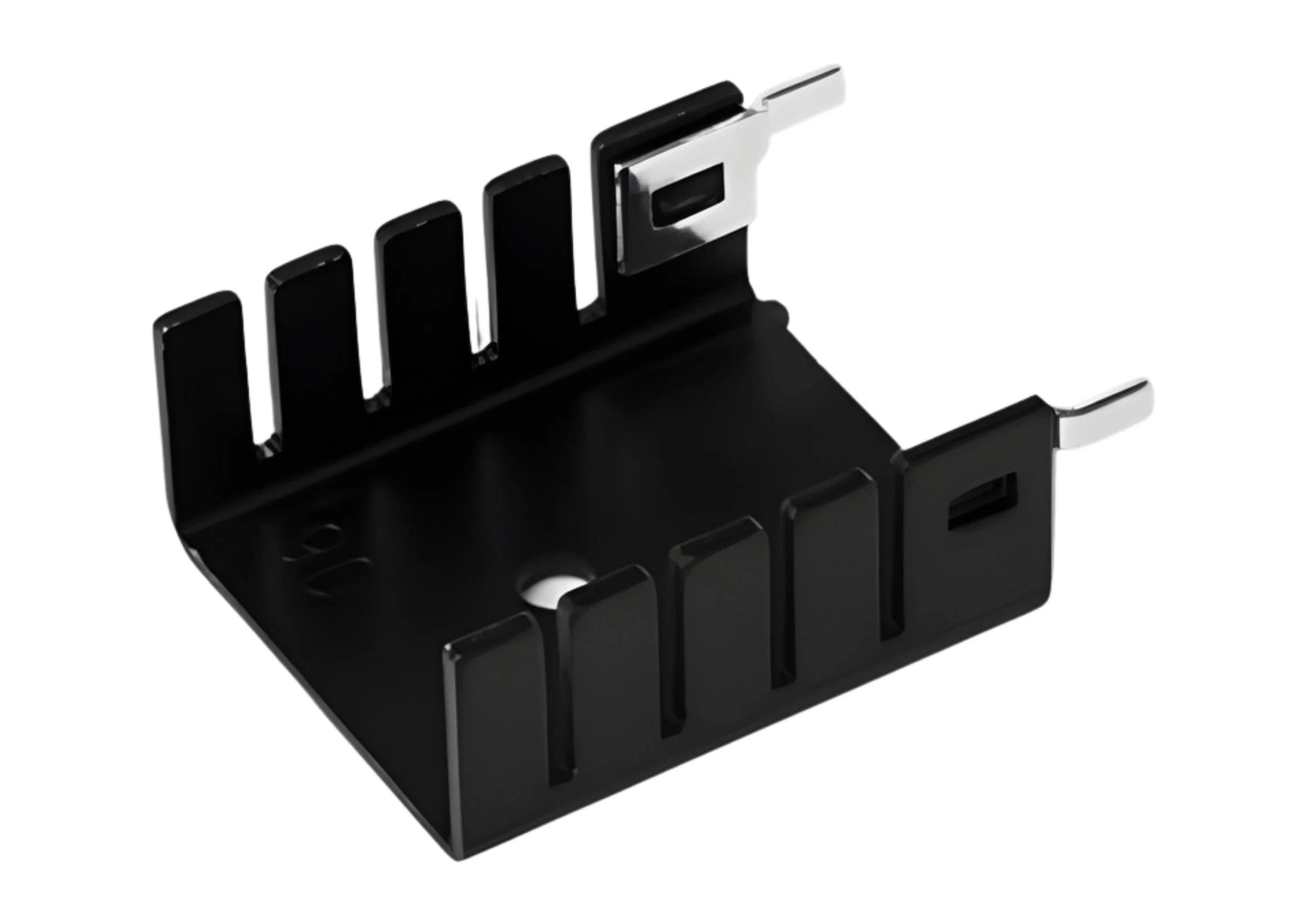

HSS10-B20-P40
29.97 × 25.4 × 12.7 mm

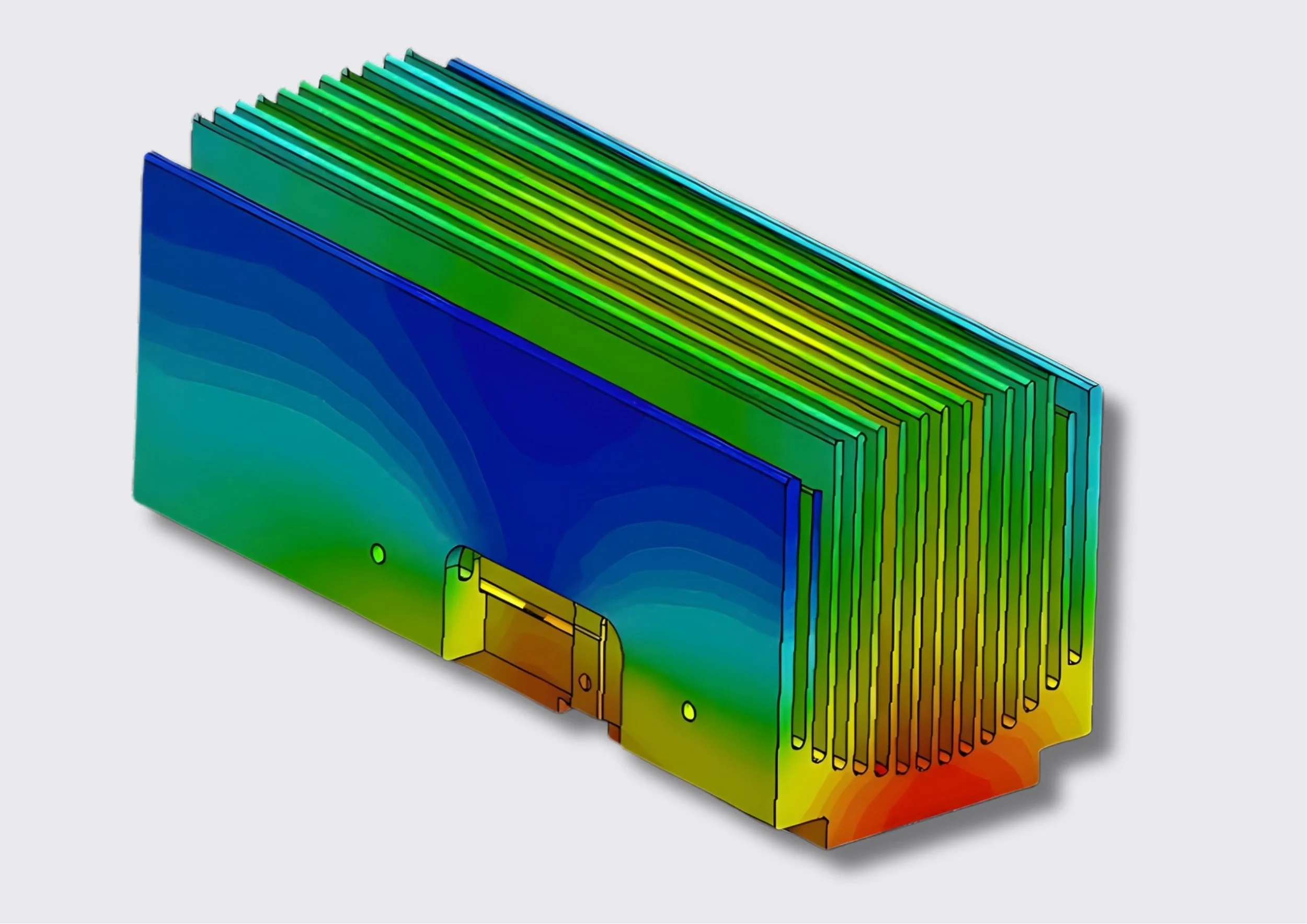

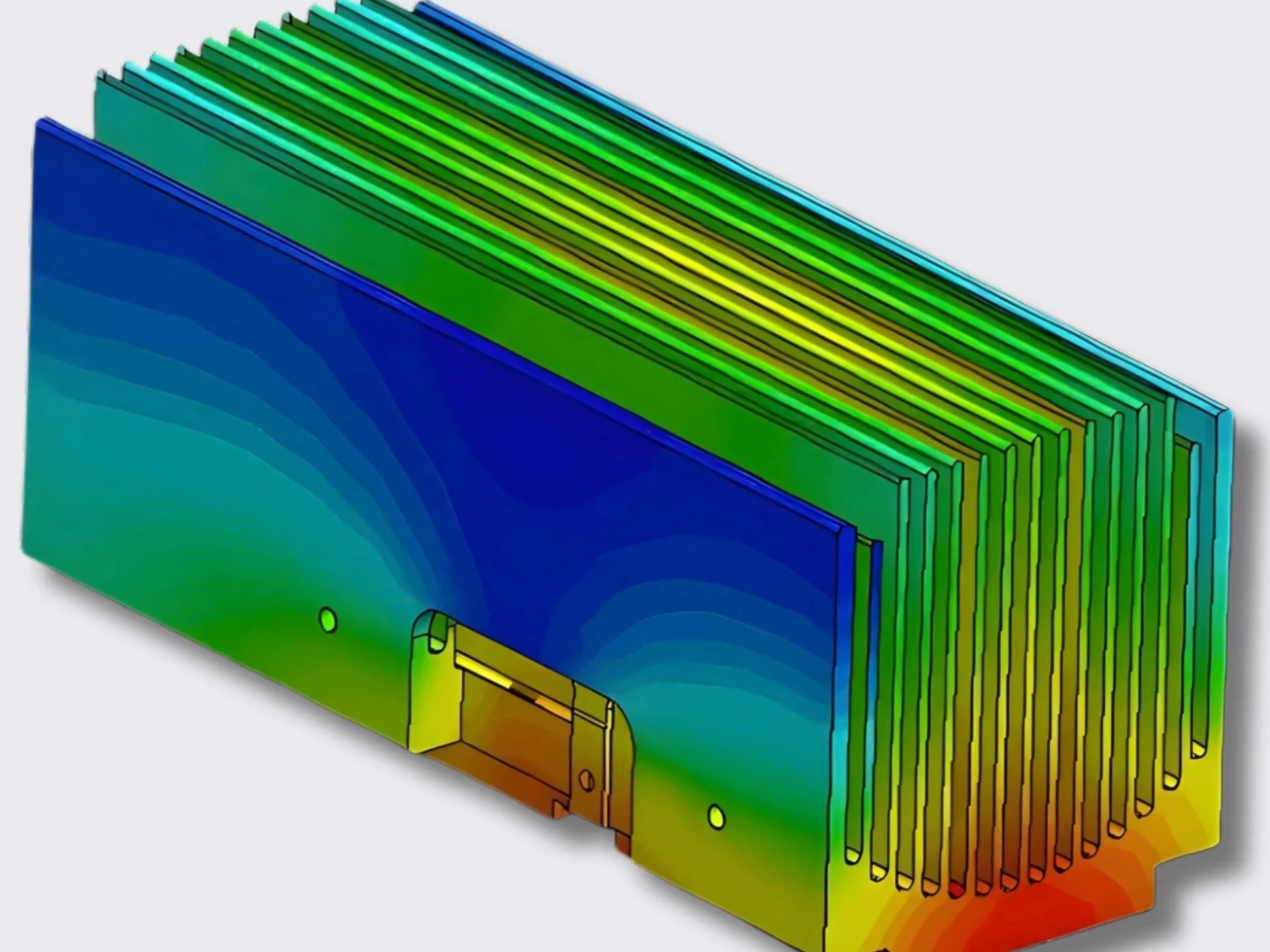

Heatsink Design
Kundenspezifischer Kühlkörper auslegen – in vier Schritten
Thermische Berechnung
Ermittlung des benötigten Wärmewiderstands (Rth) mithilfe geeigneter Berechnungstools.Mechanische Randbedingungen
Ableitung der maximal abzuführenden Leistung aus Konstruktion, Bauraum und Design.Auswahl des Kühlkörpers
Berücksichtigung von Einbaulage, Montage, Wärmeverteilung, Oberfläche und Wärmeabstrahlung – Faktoren, die bis zu 50 % der Kühlleistung beeinflussen können.Validierung mit Mustern
Überprüfung und Optimierung unter realen Betriebsbedingungen anhand von Prototypen.
Kein vernünftiges Resultat mit Katalog Kühlkörper Profile ?
Strangpressprofile sind kundenspezifisch in 6 Wochen lieferbar (auf Anfrage)
Kosten wurden durch optimierte Strangpress Werkzeugherstellung drastisch reduziert. Ab 2’500 USD für ein Alu-Profilwerkzeug möglich.
Werkzeuglose Kühlkörper Herstellung Methode wie: - Skiving, Bonding, Bending, Heatsink Cage Soldering (HCS) können ebenfalls durch die Elinter Gruppe angeboten werden.

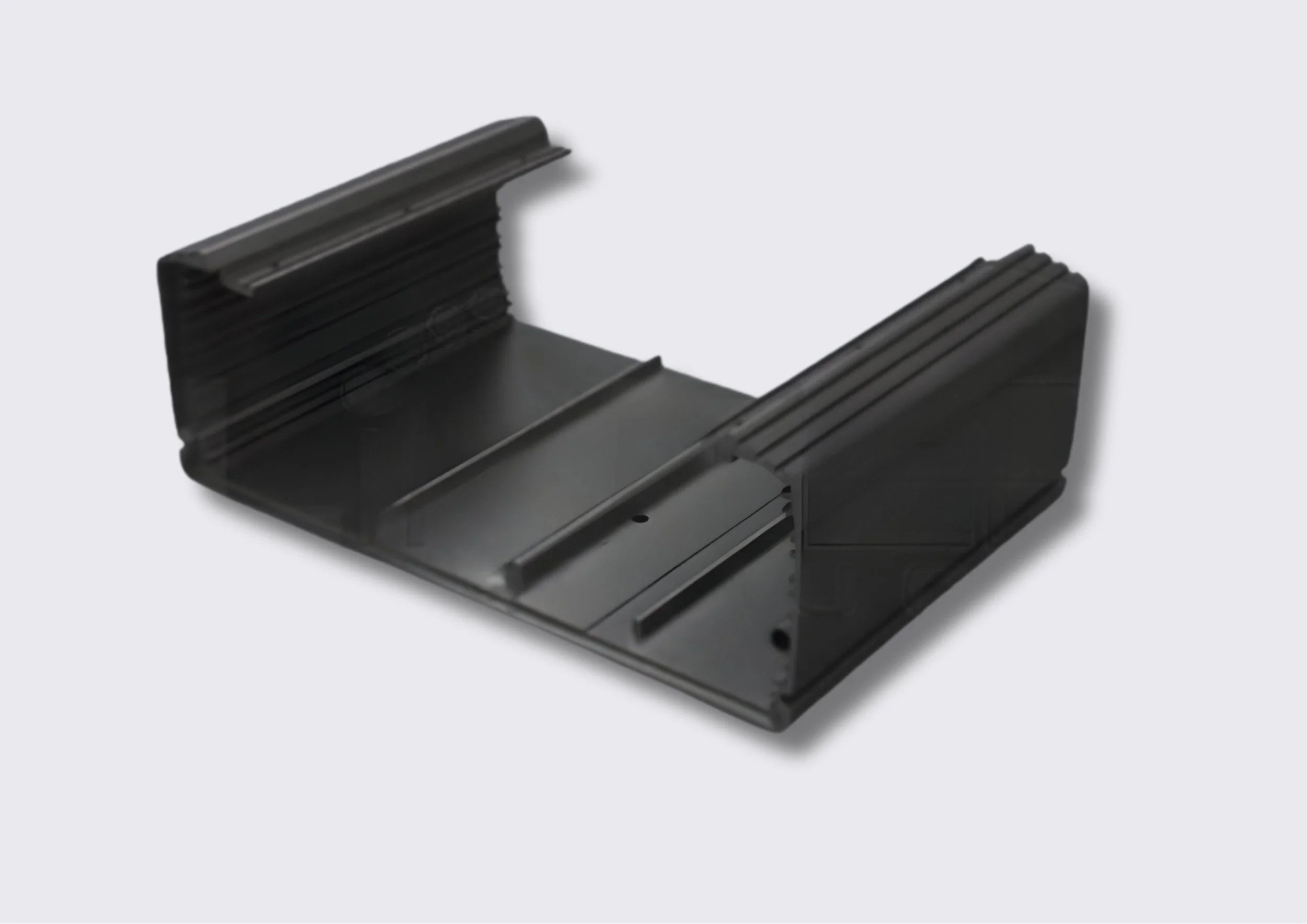

Customized Heatsink

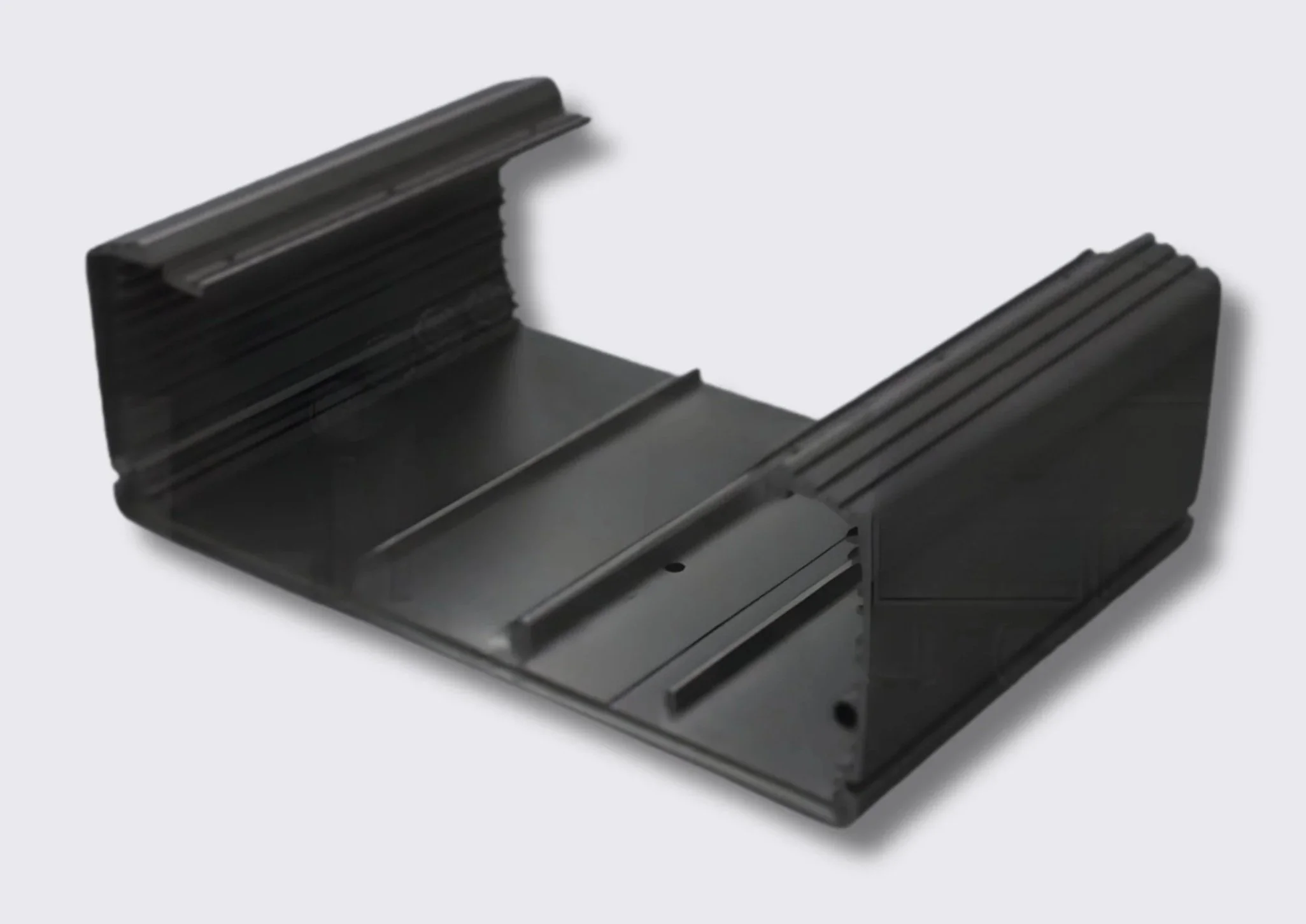

Kundenspezifische Kühlkörper & Aluminiumprofile
Neben unseren Standard‑Kühlkörperprofilen bieten wir eine Vielzahl weiterer Aluminiumprofile und individueller Kühlkörperlösungen an. Senden Sie uns Ihre gewünschte Profilgeometrie oder Abmessung – wir erstellen Ihnen gerne ein unverbindliches und passgenaues Angebot.
Ist ein benötigtes Profil nicht verfügbar, realisieren wir dieses kundenspezifisch über Strangpressverfahren. Alle Geometrien, die innerhalb der Werkzeug‑ und Matrizenlimits liegen, können gefertigt werden. Kundenspezifische Profile sind ab einem Bestellgewicht von 250 kg realisierbar.
Profilerweiterung durch Reibschweisstechnik (Friction Stir Welding)
Einige Kühlkörperprofile lassen sich aufgrund ihrer Abmessungen oder Geometrie nicht in einem Stück pressen. Mit der Reibschweisstechnik fügen wir einzelne Profilsegmente präzise und strukturell hochwertig zusammen.
Ihre Vorteile:
Realisierung sehr großer oder komplexer Profile
Hohe mechanische Festigkeit und thermische Qualität
Saubere Verbindungsstellen ohne aufwändige Nachbearbeitung
So ermöglichen wir Kühlkörperlösungen, die mit konventionellen Fertigungsverfahren nicht umsetzbar wären.

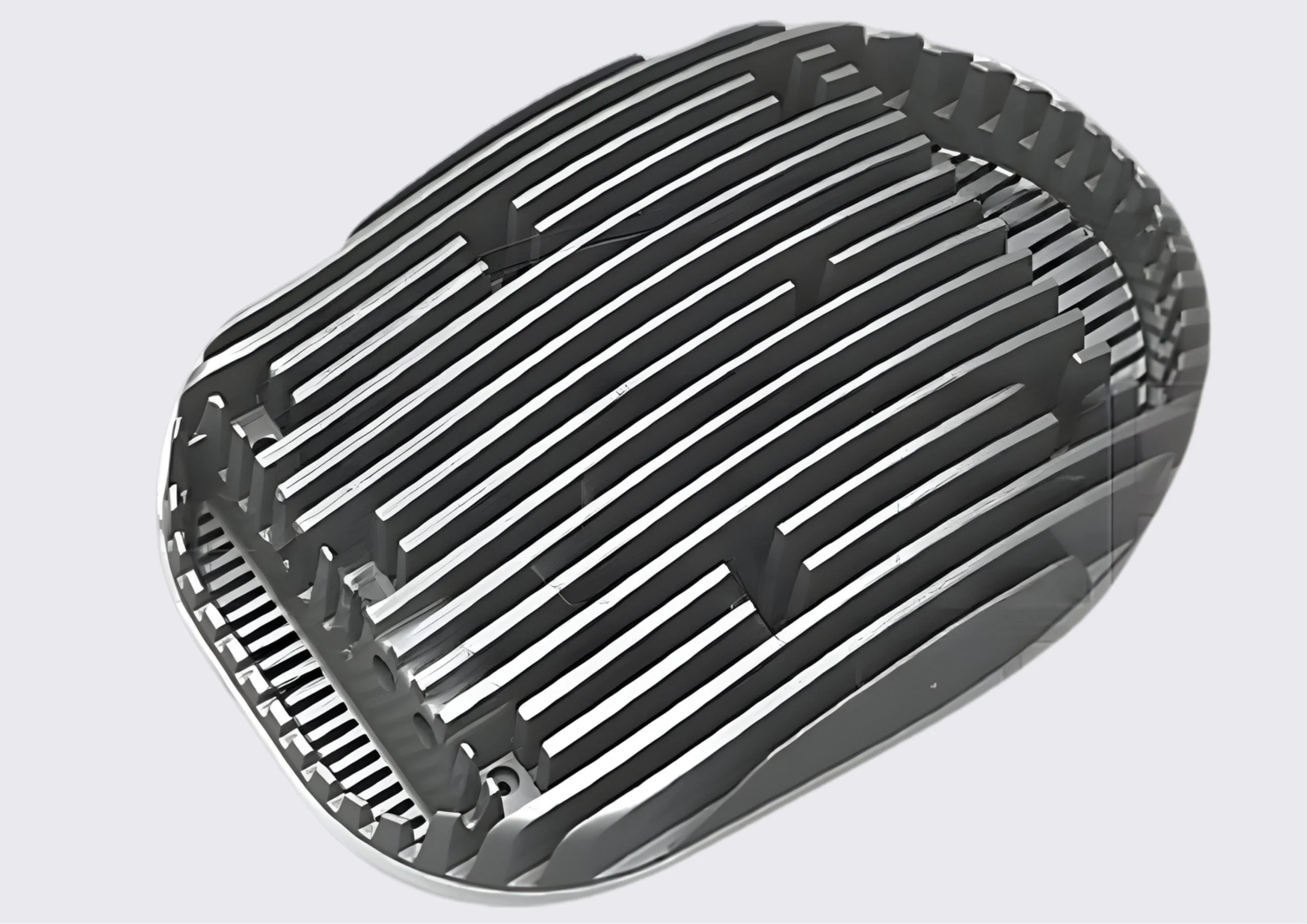

Die Casting Heatsink
Kühlkörper‑Herstellung im Aluminium‑Druckguss
CNC‑gefertigte Vorserienteile
Herstellung erster CNC‑gefräster Bauteile als Basis für die Werkzeugentwicklung
(typische Lieferzeit: 4–5 Wochen)DFM‑Analyse & Herstellungsoptimierung
Design‑for‑Manufacturing‑Report inklusive Simulation zur Optimierung von Geometrie, Prozess und Qualität.Werkzeugnahe Prototypen
Fertigung erster Prototypen unter seriennahen Bedingungen
(typische Lieferzeit: ca. 6 Wochen)Werkzeugfinalisierung & Serienproduktion
Abschluss des Werkzeugs und Übergang in die stabile Serienfertigung.Materialwahl
Wir verwenden thermisch optimiertes Alu-Druckguss material >160W/mkCNC Bearbeitung
Bis 5 Achsen CNC Bearbeitungen können präzise umgesetzt werden.Oberflächenveredelung
Oberflächenbehandlung gemäß RoHS- und REACH‑Richtlinien sowie optionale RAL‑Lackierungen.
