Kundenspezifische Heizfolie / Heater Foil für Industrie
Was ist eine Heizfolie / Heater Foil?
Heater Foils (Heizfolien) sind flache, flexible Heizelemente für die präzise Temperaturregelung. ELiNTER bietet kundenspezifische Lösungen aus Polyimid (Kapton®), Silikon oder Mica für Industrie und Medizintechnik.

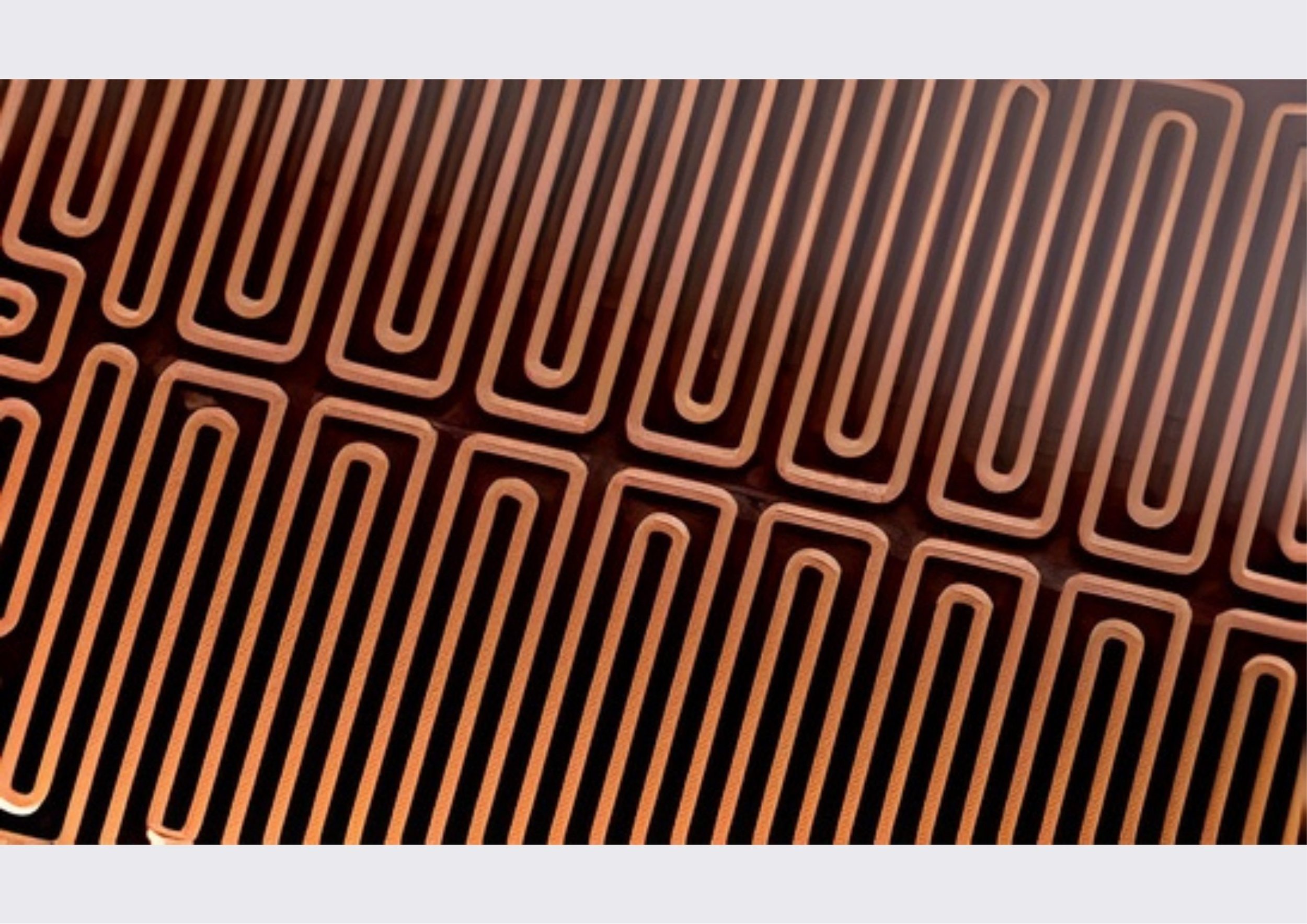

Der Heizfolien‑Katalog bietet einen Überblick über unsere standardisierten Heizfolien‑Typen, die kurzfristig verfügbar sind und sich für viele industrielle Anwendungen eignen.

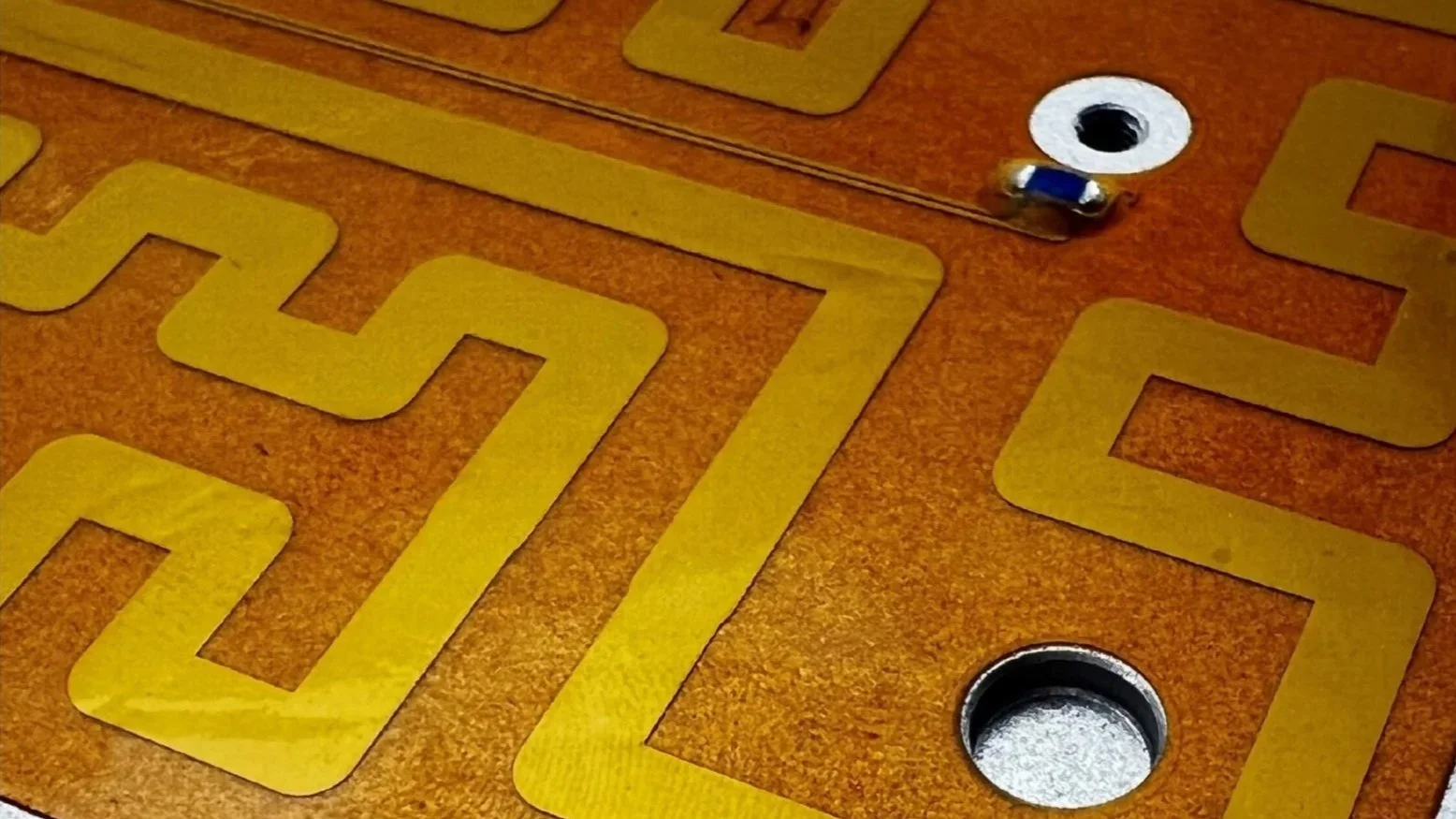

Der Design Guide gibt einen kompakten Einblick in Design‑, Material‑ und Auslegungsmöglichkeiten von kundenspezifischen Heater Foils; für den vollständigen Design Guide kontaktieren Sie uns bitte per E‑Mail.

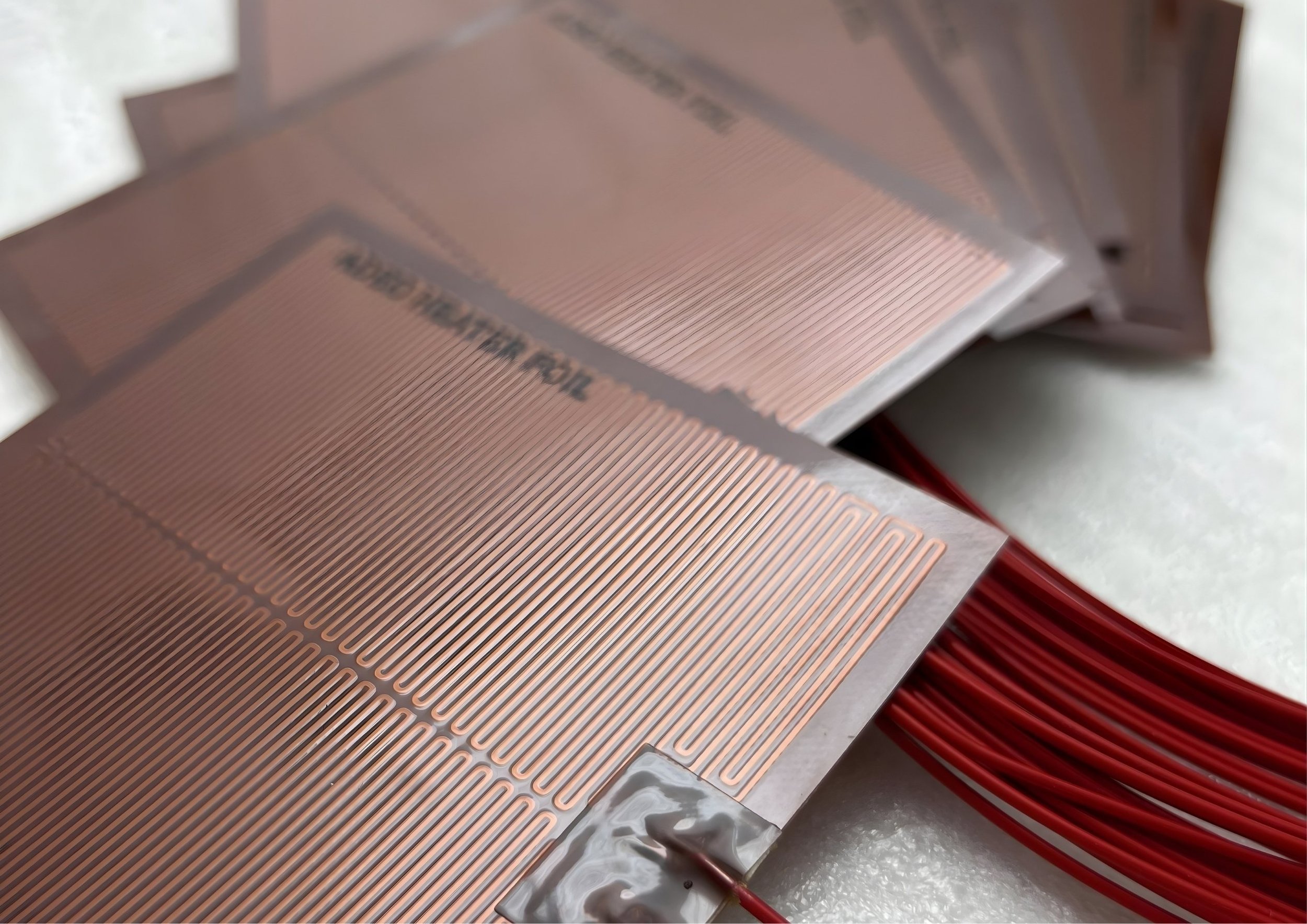

Polyimide / Kapton® Heater Foils
Polyimid‑ bzw. Kapton®‑Heizfolien sind die am häufigsten eingesetzte Heizfolien‑Technologie.
Sie bieten eine sehr hohe Design‑ und Leistungsfreiheit und decken den grössten Marktanteil in industriellen Heizfolien‑Applikationen ab.
Typische Eigenschaften von Polyimid / Kapton®‑Heizfolien:
Sehr geringe Bauhöhe: typ. 0,8 bis 1,8 mm, je nach Ausführung
Hohe Spannungsfestigkeit: > 4 kV
Temperaturbeständigkeit: -40 °C bis +180 °C mit PSA, kurzzeitig bis ca. 350 °C, auf Anfrage
Mehrere Wärmezonen innerhalb einer Form möglich
Standardgrössen als Lagerware verfügbar (Heizfolien‑Katalog)
Kundenspezifische Möglichkeiten:
Kosteneffiziente Herstellung Ihrer Abmessungen mit moderaten Initialkosten
Montagehilfe durch ausbackende High‑End‑Acrylat‑Klebefolien (PSA)
Integration von Sensorik (PTC/NTC) oder IC‑Logik (SMT)

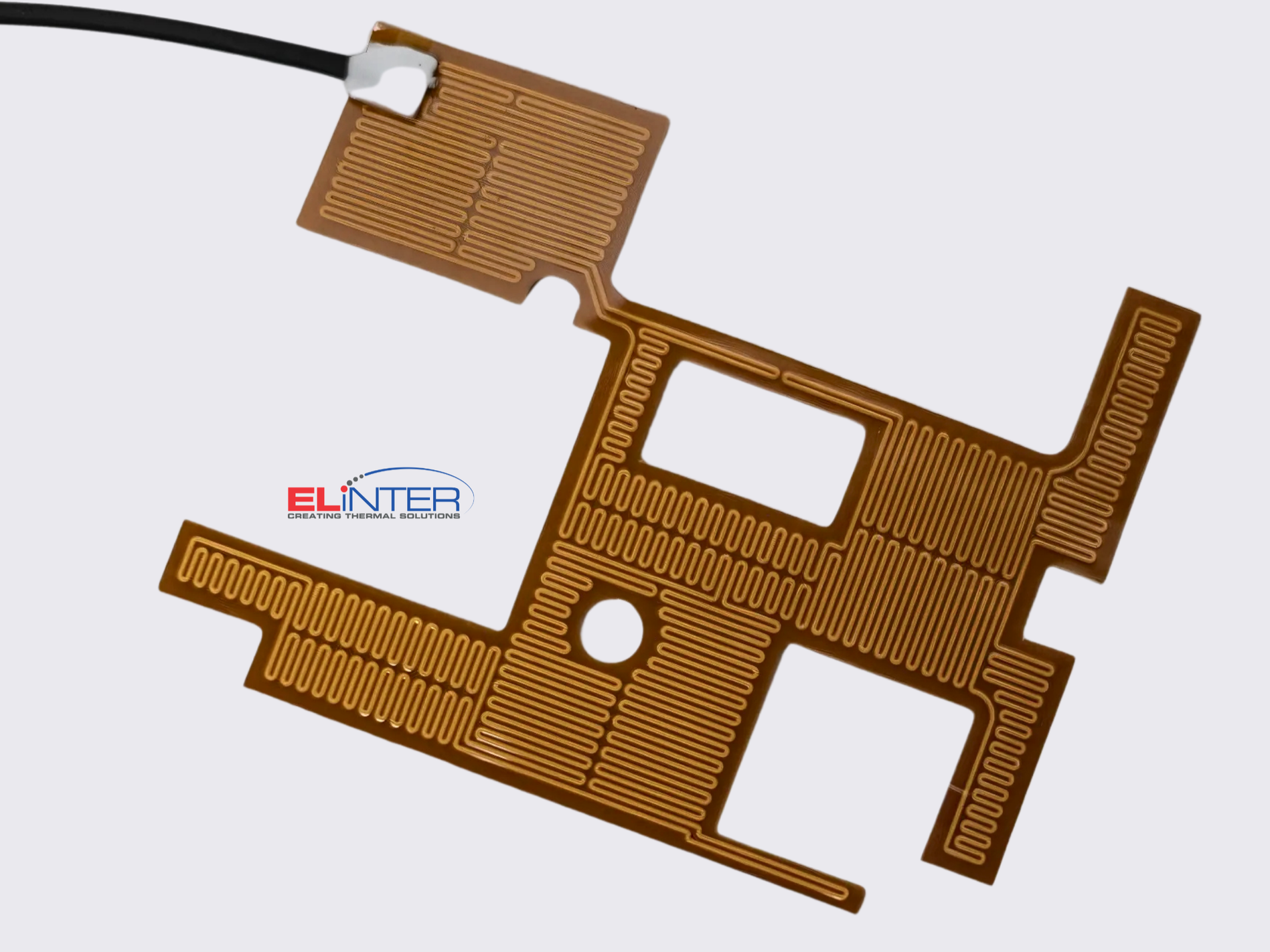

Individuelle Grössen & Formen bis 300 × 450 mm
Micro- Mini Heizfolien sind machbar ab 1.8 VDC

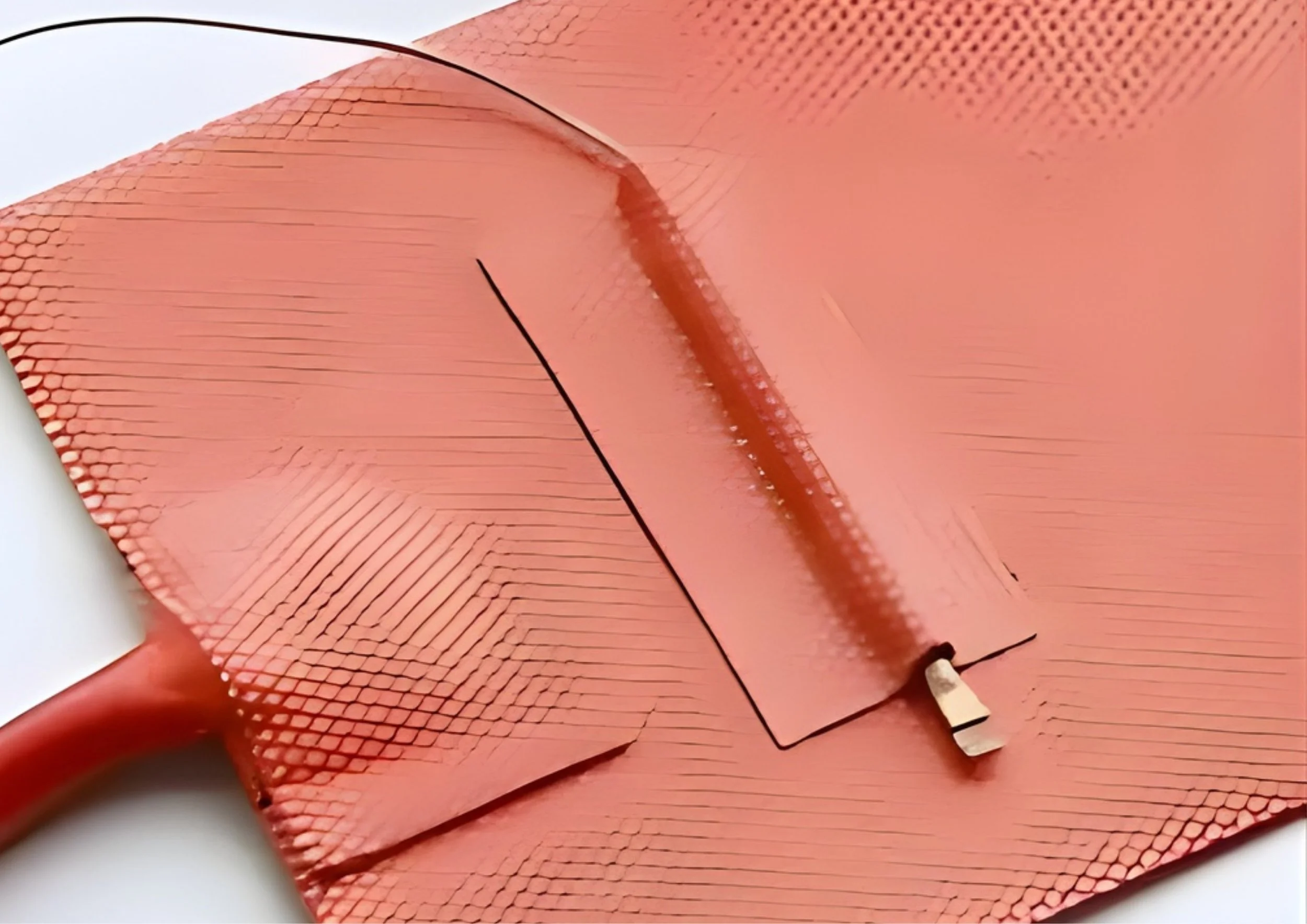

Silikon Heater Foils
Silikon‑ bzw. Silikongummi‑Heizfolien sind besonders widerstandsfähig gegenüber chemischen Einflüssen und Umwelteinwirkungen. Sie eignen sich ideal für Anwendungen mit Feuchtigkeit, konstantem Nässekontakt oder aggressiven Medien wie Öl, Benzin oder Alkohol.
Typische Eigenschaften von Silikon‑Heizfolien:
Materialstärke ab 2 mm, je nach Ausführung
Hohe Spannungsfestigkeit: > 4 kV
Temperaturbeständigkeit: -60 °C bis +235 °C
Mehrere Wärmezonen innerhalb einer Form möglich
Standardgrössen als Lagerware verfügbar (Heizfolien‑Katalog)
Kundenspezifische Möglichkeiten:
Komplexere Herstellung Ihrer Abmessungen, meist als Baugruppe mit industriellen Initialkosten
Montagehilfe durch High‑End‑Acrylat‑Klebefolien (PSA)
Integration zusätzlicher Bauteile z. B. Temperatursensoren (PTC/NTC), Schalter etc
Individuelle Grössen & Formen bis 400 × 600 mm (auf Anfrage)

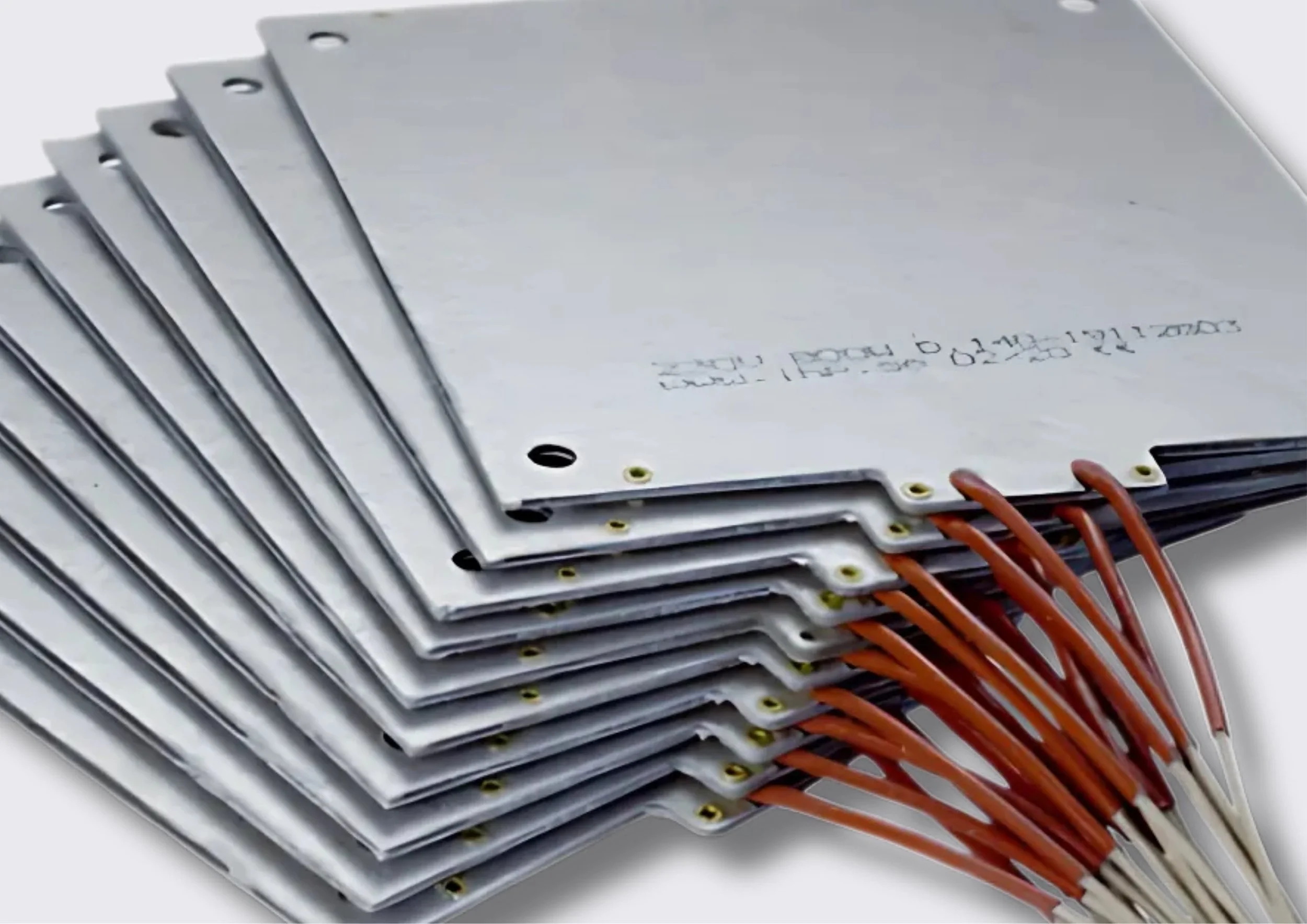

Mica / Glimmer Heater Foils
Mica‑ bzw. Glimmer‑Heizfolien sind die ideale Lösung für Anwendungen mit sehr hohen Betriebstemperaturen.
Da Glimmer ein brüchiger Naturstoff ist und in dünnen Platten verarbeitet wird, ist eine gleichmässige Druckverteilung bei der mechanischen Montage besonders wichtig.
Aufgrund der hohen Temperaturen ist eine Ausstattung mit adhesiven Klebeschichten nicht möglich.
Typische Eigenschaften von Glimmer‑Heizfolien:
Materialstärke ab 2 mm, je nach Ausführung
Sehr hohe Spannungsfestigkeit: > 10 kV
Temperaturbeständigkeit: -30 °C bis +550 °C
Standardgrössen als Lagerware verfügbar (Heizfolien‑Katalog)
Kundenspezifische Möglichkeiten:
Höheres Bruchrisiko in der Herstellung (Ausschuss möglich), jedoch geringe Initialkosten
Rohr‑ und Sonderformen können mit hohen Initialkosten umgesetzt werden
Individuelle Grössen & Formen bis 200 × 300 mm (auf Anfrage)

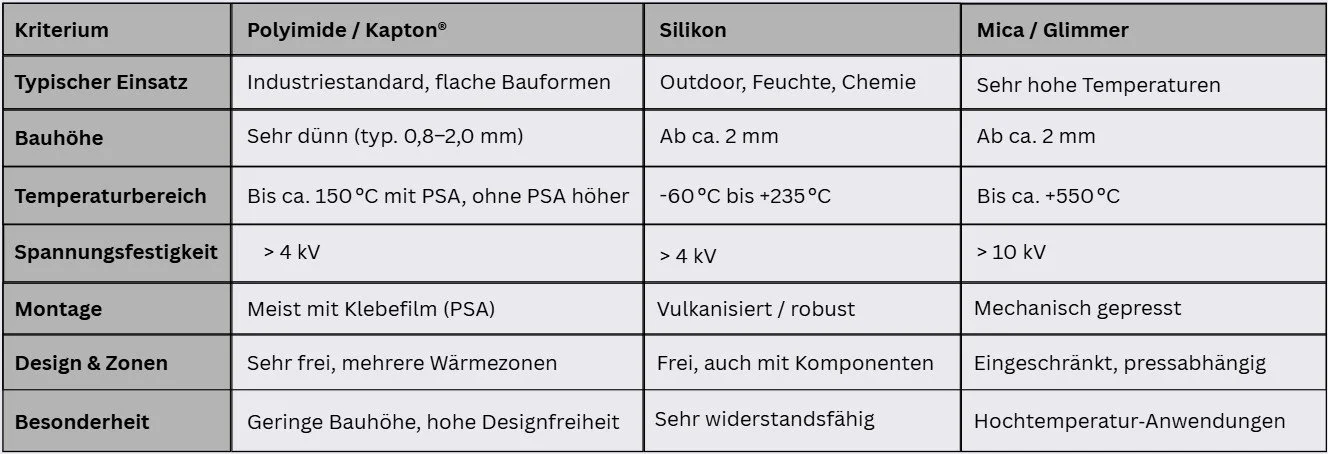

Die folgende Übersicht zeigt die wichtigsten Unterschiede zwischen Polyimide‑, Silikon‑ und Mica‑Heater Foils auf einen Blick.
